柴油机燃油喷射器精密结构三维设计

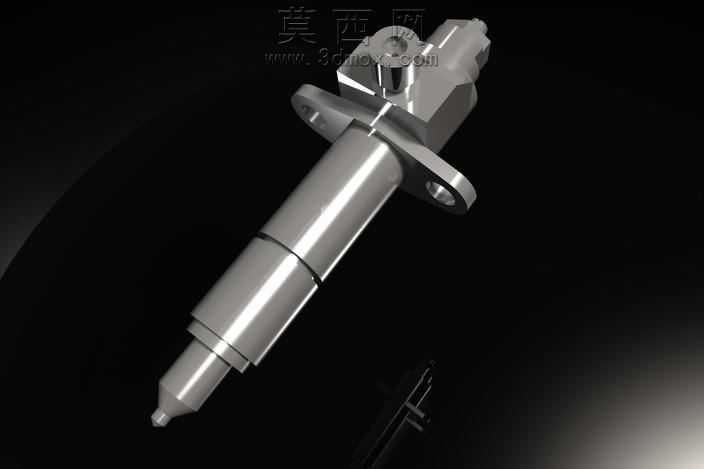

本模型为柴油机核心供油部件喷油器的三维设计成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的公差配合规范与实际加工工艺要求，完整还原了喷油器的真实结构特征。建模阶段首先从核心功能段入手，先构建底部的针阀偶件部分，通过回转特征命令生成针阀与针阀体的配合曲面，严格控制密封锥面的角度参数与配合间隙，保证偶件的密封性能与燃油喷射的启闭响应特性；随后构建中段的喷油器体结构，通过拉伸、旋转命令生成主体轴段，再通过切除特征构建内部的燃油油道、定位台阶结构，保证各段轴径的同轴度公差符合设计要求，同时在主体轴段上设计环形定位槽，用于安装密封垫圈与锁紧结构，避免工作过程中出现燃油渗漏问题。上部的安装法兰结构采用拉伸凸台命令生成，精准定位法兰上的两个安装孔的孔位与孔径，匹配柴油机缸盖的安装定位尺寸，法兰与主体轴段的衔接处做了圆角过渡处理，降低应力集中风险，同时在法兰上部构建进油接头与调压结构的安装位，还原真实喷油器的上部连接结构。材质与渲染阶段，针对喷油器的金属材质特性，为主体结构赋予抛光合金钢材质，调整材质的反射率、粗糙度参数，还原金属零件的机加工表面质感，为密封槽、安装孔等位置赋予稍低的粗糙度参数，区分不同加工面的视觉效果；场景采用深色渐变背景，搭配三点布光方案，主光源从侧上方打亮喷油器主体轮廓，辅光源补全暗部细节，轮廓光勾勒零件边缘，通过渲染输出得到质感真实的展示效果，清晰呈现零件的结构层次与细节特征。设计过程中充分考虑喷油器的工作原理，对内部的燃油流通路径、针阀的运动行程空间做了精准的结构预留，各部件的装配关系完全符合实际产品的装配逻辑，既可以作为柴油机原理教学的演示模型，也可作为相关零部件设计的参考方案，帮助设计人员快速理解喷油器的结构组成与工作逻辑，缩短同类产品的设计研发周期。
