120欧姆24AWG双绞传输线缆三维结构

　　在工业现场总线、车载通讯网络、高精度测试仪器的信号链路搭建中，差分传输线缆的选型与结构合理性，直接决定了整条链路的抗干扰能力与信号保真度，本次呈现的双绞线缆结构，正是针对120欧姆特性阻抗的CAN总线、工业以太网等差分传输场景设计的专用传输载体。不同于普通平行电源线的结构逻辑，这款线缆的核心设计思路围绕差分信号的传输特性展开：两根24AWG线芯采用等节距螺旋绞合结构，绞合节距经过阻抗匹配计算，确保整根线缆的特性阻抗稳定控制在120欧姆±10%的公差范围内，避免信号在传输过程中因阻抗不连续产生反射、驻波等问题，保障高速差分信号的传输完整性。

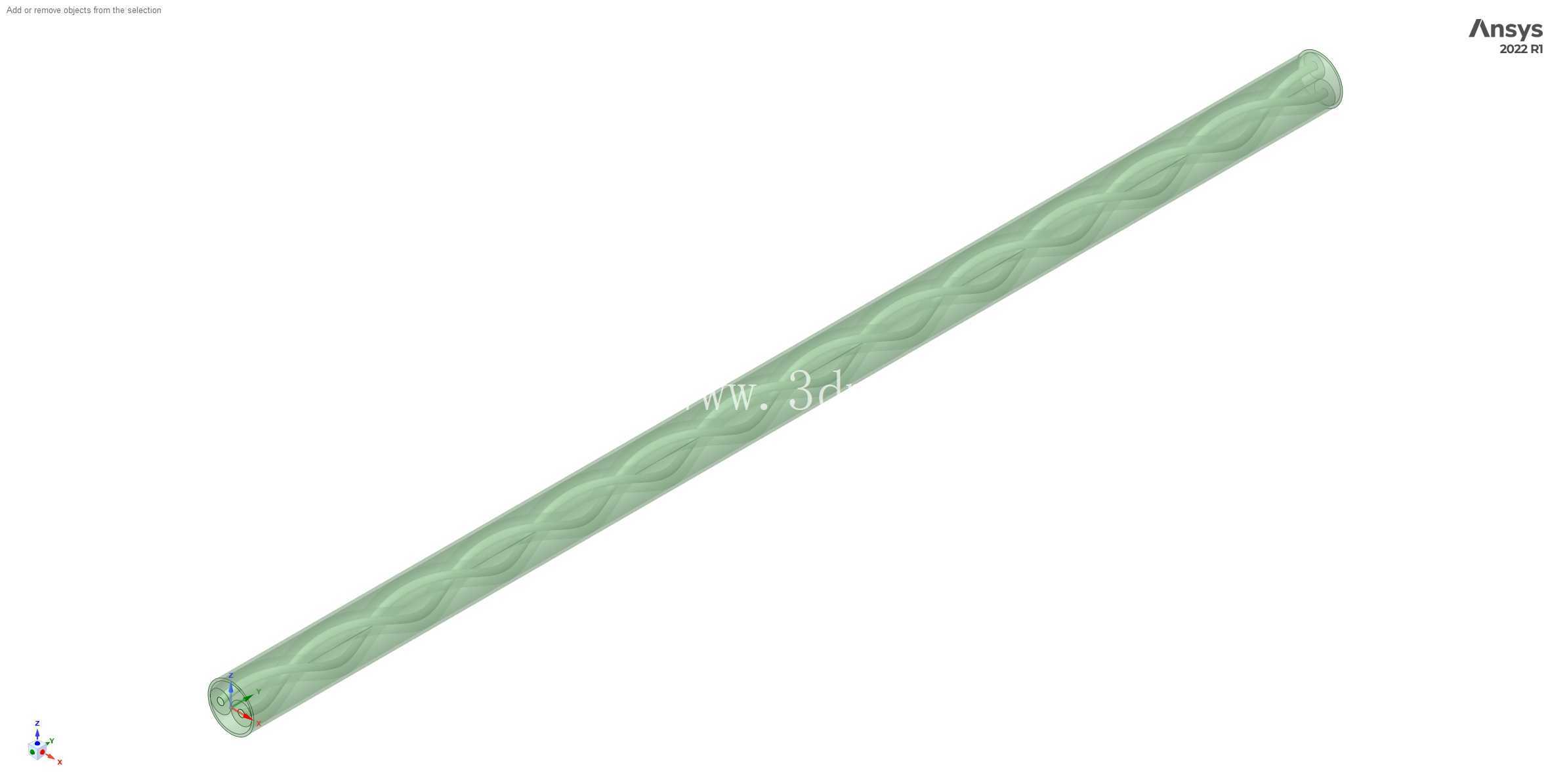

　　从实际工程应用的角度来看，这类双绞线常被用于工业控制柜内部的模块通讯连接、车载CAN总线网络的布线、测试仪器内部的信号链路搭建，在存在强电磁干扰的车间环境、车载电气系统中，双绞结构能够让两根线芯感应到的共模干扰幅值趋近一致，接收端通过差分放大电路即可抵消共模噪声，大幅提升信号传输的抗干扰能力，无需额外增加过多的屏蔽层即可满足多数工业场景的EMC要求。在结构设计层面，这款线缆的三维建模完整还原了实际产品的结构层次：内部两根导体线芯先包覆绝缘层，再按照固定节距进行双绞成型，外部整体包覆浅绿色的外护套，建模过程中精准还原了绞合结构的螺旋升角，没有出现线芯穿模、节距不均的问题，能够直接用于设备布线仿真、装配干涉检查、线缆弯曲半径验证等工程场景。

　　做设备结构设计时，很多工程师容易忽略线缆的实际外形尺寸与安装边界，这款24AWG规格的双绞线成品外径约3.2mm，最小动态弯曲半径为线缆外径的8倍，静态弯曲半径不小于外径的4倍，在进行机柜布线、设备内部走线设计时，需要预留足够的弯曲空间，避免线缆因过度弯曲导致线芯变形、绞合结构被破坏，进而造成特性阻抗偏移、信号传输质量下降的问题。不同于硬连接的电气元件，线缆属于柔性部件，在三维建模时如果仅用简单的圆柱体代替，无法还原双绞结构的外表面纹理与实际弯曲形态，在做装配干涉检查时很容易出现预留空间不足、线缆与周边结构件刮蹭的问题，这款精准还原绞合结构的线缆模型，能够帮助结构工程师在设计阶段就完成布线路径的验证，计算线缆的实际长度需求，避免后期生产装配时出现线缆长度不足、弯曲半径不符合要求的问题。在实际的设备调试过程中，很多现场总线通讯故障都源于线缆选型不当、布线时破坏了双绞结构，比如有些施工人员为了接线方便，会把线缆端部的双绞结构拆开过长，导致端部的阻抗不连续，引发信号反射，造成通讯丢包、延迟等问题，这款模型在端部也还原了线芯的拆分结构，能够用于接线工艺的示意，指导生产现场的接线作业，保障端部拆开的长度控制在合理范围内，兼顾接线便利性与信号传输稳定性。

　　外护套采用的是常规的PVC材质，具备基础的耐磨、耐油性能，能够适应普通工业车间的使用环境，如果是用于户外、有腐蚀性介质的场景，只需要替换外护套的材质参数即可，模型的结构层次清晰，线芯、绝缘层、外护套都是独立的实体，方便工程师根据实际使用需求修改材质、调整线径、更改绞合节距，快速衍生出不同规格的双绞线缆模型，不用从零开始建模，大幅提升结构设计阶段的工作效率。在进行设备的数字孪生搭建、虚拟调试时，精准的线缆模型也能让整个虚拟场景的还原度更高，布线效果与实际生产完成后的状态保持一致，避免虚拟调试与实际生产出现偏差。
