五十千瓦三相纯混合并网逆变器结构设计

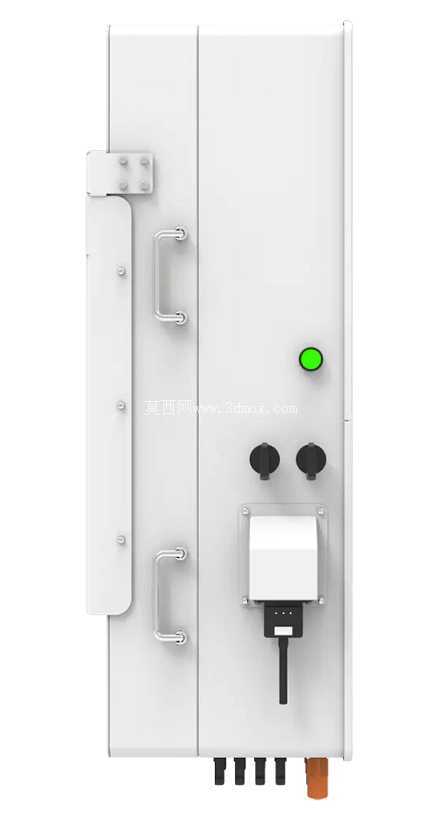

　　在分布式光伏并网、工商业储能电站的现场施工与设备选型环节，三相混合逆变器的结构适配性往往是决定项目落地效率的核心因素之一，这款50kW等级的三相纯混合高压逆变设备，从结构设计之初就瞄准了户外壁挂安装、多场景电网适配的实际需求，没有冗余的装饰性结构，所有外部特征都围绕现场安装、运维操作、环境耐受三个核心维度展开。从外形结构来看，设备采用立式壁挂式钣金箱体设计，整体为封闭金属外壳，左侧设置独立的运维检修门，通过上下两组金属拉手实现门体开合，检修门与主箱体之间采用隐藏式铰链连接，关闭后通过侧边的快装锁扣实现密封压紧，能够满足户外IP65级别的防护要求，避免雨水、扬尘进入箱体内部损伤电力电子器件。

　　主箱体正面的操作区域做了分区布局，上部设置单颗绿色运行状态指示灯，采用内嵌式安装，灯面与箱体表面齐平，避免外力磕碰造成损坏；指示灯下方设置两个黑色旋转操作旋钮，分别对应直流侧分断、交流侧并网切换功能，旋钮采用防滑纹理设计，操作人员佩戴绝缘手套也可完成操作，旋钮下方设置独立的外部接线舱，接线舱通过独立盖板密封，外部线缆通过箱体底部的格兰头接入，底部预留的接线位分别对应直流光伏输入、三相交流并网输出、储能电池接入、通讯信号传输四类接口，不同接口之间设置物理隔离筋，避免现场接线时出现线缆交叉干扰的问题。

　　从安装边界来看，这款设备的背部预留了四个壁挂安装挂点，挂点位置做了加厚钣金处理，单挂点可承受不低于200kg的静载荷，适配常规的混凝土墙面、钢结构支架安装场景，安装时不需要额外加装过渡托架，直接通过膨胀螺栓或钢结构螺栓即可完成固定，设备侧面预留了足够的散热间隙，安装时要求距离周边遮挡物不小于300mm，保证背部散热风道的空气流通，设备运行时的热量通过背部的被动散热鳍片导出，没有外露的散热风扇，既降低了运行噪音，也减少了风扇故障带来的运维点。从功能适配的结构设计来看，这款设备支持馈入当地公共电网，也可适配离网带载运行场景，箱体内部的功率模块、控制模块、滤波模块都做了独立的仓室分隔，功率模块仓靠近背部散热面，能够将IGBT器件工作产生的热量快速传导到外部散热结构，控制模块仓位于箱体上部，远离强电接线区域，减少强电磁干扰对控制信号的影响，滤波模块仓靠近交流输出侧，缩短滤波回路的走线长度，降低线路损耗。在现场运维的细节设计上，检修门打开后内部设置了限位撑杆，可将检修门固定在90度开启位置，方便运维人员更换内部的熔断器、防雷模块等易损件，不需要额外的支撑工具，外部操作的所有旋钮、指示灯都做了清晰的激光标识，不会因为长期户外暴晒出现标识脱落的问题，接线舱内部的端子排采用导轨式安装，不同电压等级的端子排之间设置绝缘挡板，现场接线时可快速完成线缆压接，不需要拆解箱体内部的其他结构。

　　从实际应用场景来看，这款设备主要适配50kW等级的工商业屋顶光伏项目、用户侧储能并网项目，也可作为小型微电网的核心逆变单元使用，结构设计上兼容不同地区的电网接入规范，箱体的钣金厚度达到1.5mm，表面采用户外粉末喷涂工艺，能够适应沿海高盐雾、内陆高粉尘、北方低温等不同的户外环境，不需要额外加装户外防护机柜即可直接安装使用。在三维建模的细节还原上，这款模型完整复现了设备的所有外部结构特征，包括拉手的折弯弧度、旋钮的防滑纹理、指示灯的安装沉台、底部格兰头的排布位置、检修门的锁扣结构，所有安装孔位的位置、尺寸都按照实际设备的安装尺寸做了1:1还原，可直接用于项目前期的安装布局模拟、支架受力校核、管线排布设计，也可作为储能系统、光伏并网系统的三维布局素材使用，帮助设计人员在项目设计阶段就完成设备安装空间的校验，避免现场施工时出现空间不足、管线干涉的问题。设备的整体重心经过优化设计，挂点位置对应设备重心的垂直投影线，安装后不会出现箱体倾斜的问题，底部的接线位距离安装地面的高度符合人体工程学要求，操作人员站在地面即可完成接线操作，不需要登高作业，降低现场施工的安全风险。
