方体结构短管控制阀三维设计作品

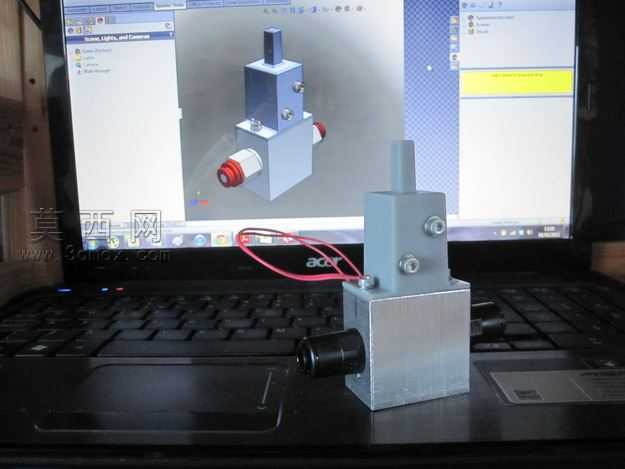

本作品为面向管路流体控制场景设计的短管阀三维模型，整体采用阶梯式方体基座加顶部控制凸台的规整结构布局，建模过程中以SolidWorks为核心工具，先通过基准面定位完成主体块体的草图绘制，利用拉伸凸台命令生成上下两层的方体基体，再对顶部控制端的方形凸台进行同轴定位拉伸，保证控制端与下部阀体的装配同轴度误差控制在建模精度允许范围内。接口部分针对管路连接需求，设计了带红色密封端套的外螺纹连接端头，建模时先绘制六角接头的多边形草图，通过拉伸与倒角命令生成接头的六角拧动结构，再对端头的密封槽进行切除拉伸，匹配密封套的安装尺寸，红色密封端套采用橡胶材质参数设置，渲染时调整漫反射粗糙度与半透明参数，还原橡胶密封件的哑光质感。阀体上的紧固螺丝采用标准件参数化建模，先绘制螺丝头部的沉头孔，再匹配外螺纹螺丝的模型装配，保证螺丝与沉孔的间隙符合实际装配公差，避免出现干涉问题。设计思路上摒弃了传统阀体的不规则曲面结构，采用全方体的规整造型，既降低了阀体加工时的铣削难度，也让整体结构的受力分布更加均匀，顶部的方形控制端可适配手动旋钮、气动执行器等多种驱动部件，提升了阀门的场景适配性。渲染阶段采用工作室渐变深绿背景，添加三点布光系统，主光源从侧上方45度照射，突出阀体金属材质的高光轮廓，辅光源补充暗部细节避免阴影死黑，环境光调整整体亮度让金属漆面的细腻质感得以呈现，材质设置上阀体主体采用哑光铸铝材质参数，调整金属度与粗糙度数值，还原工业铸铝件的细腻磨砂金属质感，接头部分采用亮面不锈钢材质，与红色密封端套形成鲜明的视觉对比，让模型的结构层次更加清晰。建模过程中对所有装配部位进行了干涉检查，确保阀芯安装腔、流体通道、螺丝孔位之间无结构冲突，流体通道采用等径直孔设计，减少流体在阀体内的阻力损失，整体模型结构完整，可直接用于教学演示、产品方案展示以及后续的工程图导出加工参考。
