灌溉系统阀门井及喷淋管路三维设计

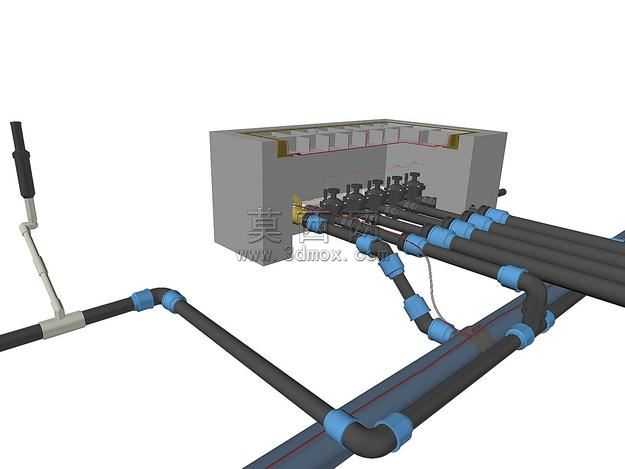

本作品为灌溉系统配套的阀门井及喷淋管路三维设计模型，整体采用三维参数化建模方式完成，完整还原了灌溉阀组井室与外部连接管路的真实结构。建模过程中首先依据农田灌溉管网的常规设计规范，确定阀门井的混凝土腔体尺寸，对井室内的多组控制阀排布做了合理的空间规划，保证阀组操作预留足够的检修空间，同时兼顾管路走向的流畅性，避免出现过度弯折导致的水流阻力过大问题。模型中对管道的连接细节做了精细化处理，不同管径的输水管道通过蓝色的卡箍式管接头实现密封连接，每一处弯头、三通的衔接位置都严格匹配管道工程的安装标准，管路从井室侧壁的预留孔洞穿出后，沿敷设方向延伸，同时预留了喷淋装置的支管接口，可直接对接末端喷淋头完成灌溉系统的整体搭建。材质渲染方面，井室主体采用哑光混凝土材质还原水泥构筑物的粗糙质感，输水主管道采用深灰色硬质塑料材质表现灌溉常用PE管的视觉效果，连接卡箍采用亮蓝色工程塑料材质，既区分了不同构件的功能属性，也让整体模型的结构层次更加清晰，阀组部分采用金属哑光材质还原铸铁阀门的厚重质感，手动操作杆部分做了防滑纹理的细节处理，提升模型的真实度。设计思路上围绕灌溉系统的实际使用需求展开，既保证阀组集中布置便于后期维护操作，也通过合理的管路排布减少不必要的管线耗材，井室的防护结构可以有效避免阀组长期暴露在外出现老化、损坏问题，延伸的管路布局兼顾了灌溉覆盖范围与输水效率，支管接口的标准化设计可以适配不同规格的喷淋装置，满足不同场景的灌溉使用需求。模型整体结构完整，构件之间的装配关系清晰，无干涉错位问题，可用于灌溉系统的方案展示、施工交底以及相关产品的结构参考。
