多功能自动对位陶瓷切割生产设备

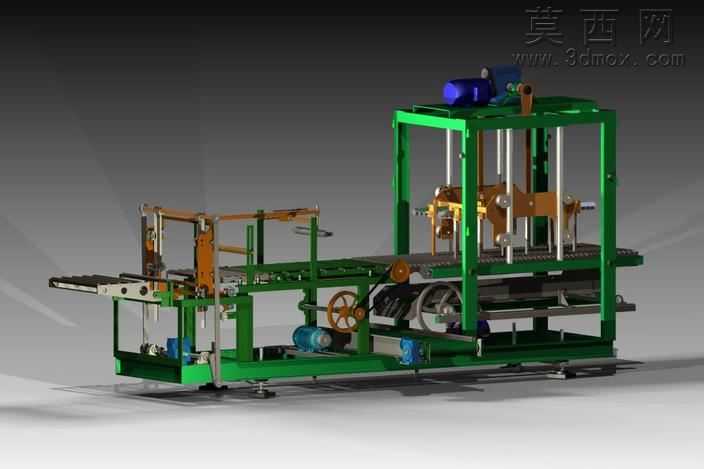

本作品为多功能自动对位陶瓷切割设备的三维建模成果，建模过程中严格遵循工业设备实际设计逻辑，先完成整体机架的框架搭建，采用方管型材拼接的主体支撑结构，通过三维软件的装配约束功能精准定位每根型材的连接位置，还原了设备底部可调脚轮的支撑调节结构，保证整体机架的水平度与承重合理性。在功能模块建模上，依次完成进料输送单元、对位调整单元、多工位切割执行单元、出料输送单元的独立建模后再进行总装，其中输送单元还原了皮带传动、带轮张紧、侧边导向挡条的细节结构，对位单元复刻了多轴联动的调整机构、定位推块的行程轨迹结构，切割执行单元细化了主轴安装座、多组切割刀具的排布、传动齿轮组与手轮调节结构，同时还原了顶部驱动电机、侧边传动带轮、底部动力电机与减速组件的装配关系，清晰呈现各部件的传动链路。材质渲染阶段，为机架主体赋予绿色金属烤漆材质，传动部件赋予金属钢材质，手轮、调节件赋予黄铜金属质感，输送皮带赋予哑光橡胶材质，电机外壳赋予蓝色工业漆材质，通过光影渲染突出设备的立体结构与部件区分度，让各功能模块的视觉辨识度更高。设计思路围绕陶瓷加工的自动化对位切割需求展开，整合了进料输送、自动对位纠偏、多工序切割、出料输送的完整流程，通过合理的机构排布减少设备占地面积，各调节结构的设计预留了加工尺寸调整空间，可适配不同规格陶瓷工件的加工需求，建模过程中对运动部件的活动行程做了干涉检查，确保各机构运行时无碰撞，完整还原了设备的机械结构原理与功能实现逻辑，直观呈现了自动化陶瓷切割设备的整体构造与运行逻辑。
