太阳能电池板自动装框加工设备结构设计

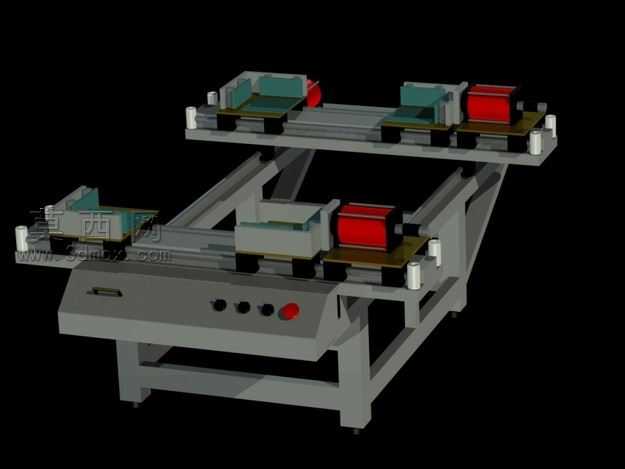

本模型为太阳能电池板自动框架机，采用三维建模软件完成全参数化结构设计，建模过程严格遵循光伏组件生产的实际工艺逻辑，对设备的双层输送工位、定位夹持机构、驱动传动组件、操作控制单元均做了1:1比例的精细化还原。建模阶段先以基准面搭建设备整体机架的框架草图，通过拉伸、切除特征完成方管焊接式机架的主体结构，机架底部设置可调支撑脚，匹配车间地面调平需求，上层与下层平行布置双工位输送平台，可实现电池板边框装配工序的交替作业，提升单台设备的生产节拍。针对核心的装框执行机构，建模时拆分了侧边定位推块、边框预压组件、红色驱动模组等独立子装配体，各运动部件均添加了合理的装配约束，可直观模拟电池板边框推送、对位、压合的完整动作流程。材质渲染阶段，对设备主体机架赋予磨砂金属材质还原碳钢机架的哑光质感，输送平台的工作台面赋予防滑耐磨的工业板材材质，驱动模组的红色外壳赋予亮面工程塑料材质，操作面板上的控制按钮分别做了黑色功能按钮与红色急停按钮的材质区分，白色滚轮类部件赋予尼龙材质的半哑光质感，整体渲染效果贴合工业设备的真实外观，清晰区分不同功能模块的结构边界。设计思路上，该设备采用双工位并行布局，替代传统单工位装框设备的等待间隙，上下层工位可分别完成电池板上料定位、边框涂胶预装、压合固定的工序流转，定位机构采用多向可调的推块设计，可兼容不同尺寸规格的太阳能电池板装框需求，控制单元集成在设备前端的操作面板上，布局符合一线操作人员的操作习惯，急停按钮设置在最易触碰的位置，满足工业生产的安全设计要求。模型各部件间无干涉错位，结构层级清晰，可直接用于光伏生产设备的方案展示、结构优化参考以及相关教学演示场景。
