螺旋弧形钢结构旋转楼梯三维设计

　　做建筑配套结构设计快十二年，经手的楼梯类三维模型少说有上百套，这套螺旋弧形梯的结构逻辑，是我见过兼顾空间利用率与安装容错率的典型方案。先从实际落地场景说，这类梯型大多用在挑高LOFT空间、小型商业复式门店、别墅中庭挑空区，还有部分工业厂区的设备操作平台登高通道，核心解决的是垂直高差连通时，直跑梯占用平面投影面积过大的痛点——常规直跑梯连通3米层高需要至少4.2米的水平投影长度，而这套螺旋梯的水平投影仅需直径2.2米的圆形区域，在狭小空间里的适配性极强。

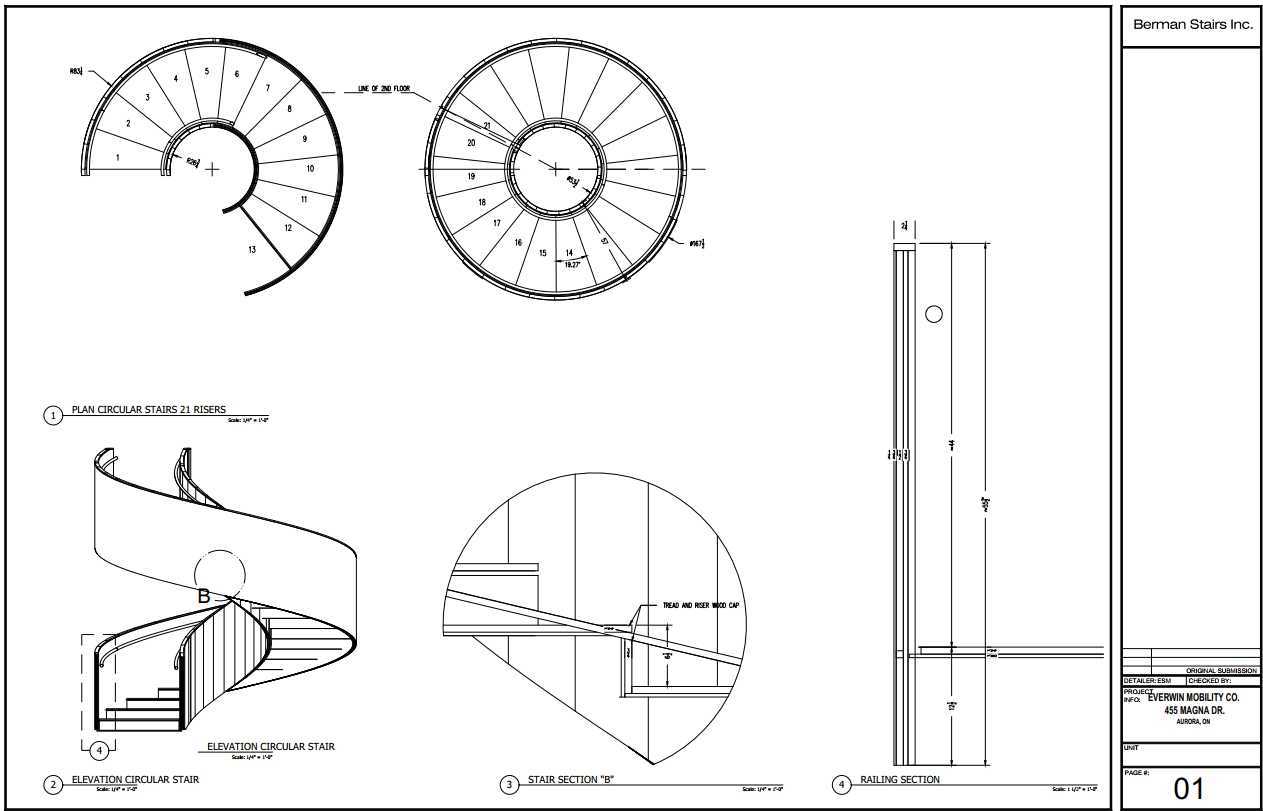

　　从功能特性上拆解，这套梯的踏步采用等扇面布局，每级踏步的内侧宽度控制在120mm以上，外侧踏步宽度不超过320mm，踏面高度统一设置为180mm，完全符合民用建筑踏步尺寸的安全规范，避免行走时出现踩空、绊脚的风险。外侧围护采用一体化弧形围板结构，既可以作为踏步的侧向支撑构件，也能替代传统楼梯的侧边栏杆基座，减少现场安装时的拼接工序；内侧设置连续弧形扶手，扶手高度保持在距踏面900mm的标准安全高度，扶手与踏步之间的竖向栏杆间距控制在110mm以内，防止儿童攀爬时出现坠落风险。

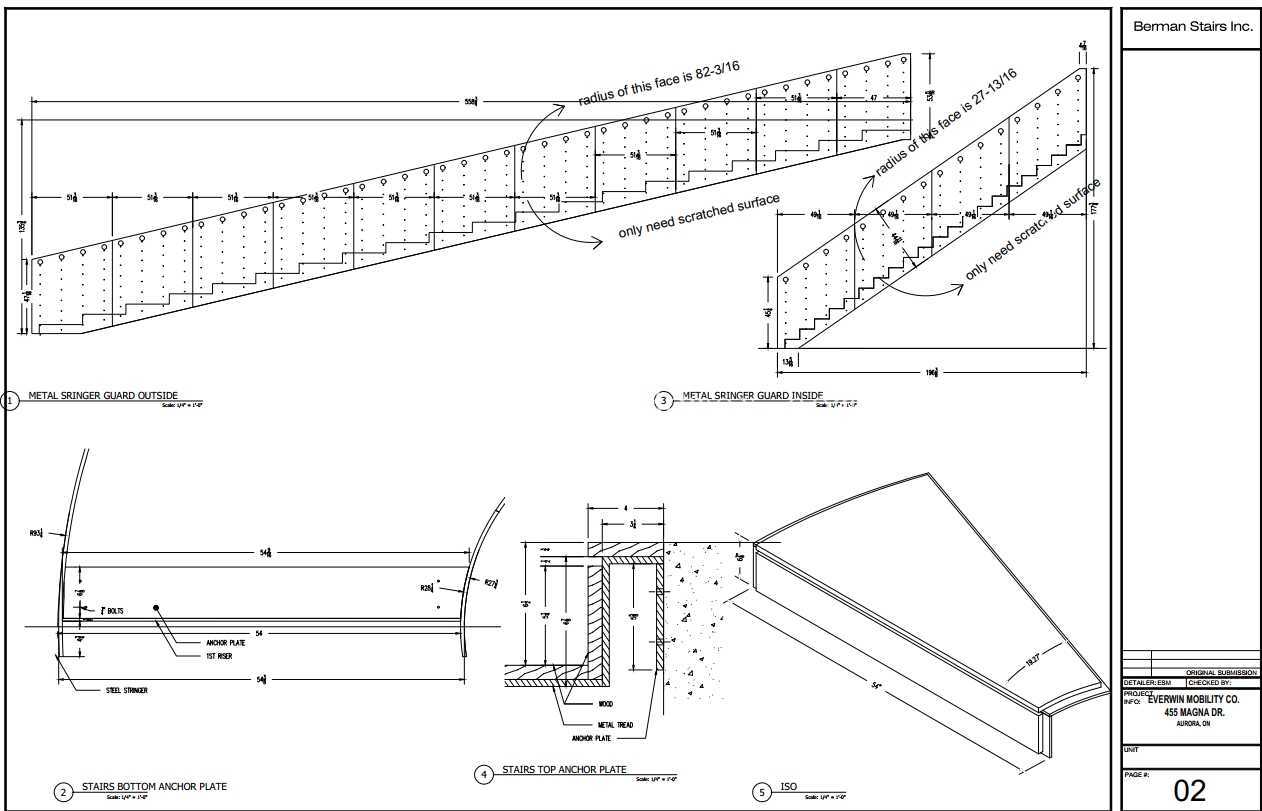

　　设计思路上没有采用常规的中心立柱承重方案，而是选择了外侧围板+底部隐式承重梁的受力结构，这种结构的优势在于楼梯中心区域没有立柱遮挡，视觉上更通透，同时承重载荷可以均匀分散到上下两端的连接预埋件上，单梯的额定承重可以达到每平方米3.5kN，满足公共区域的人流通行载荷要求。建模过程中特意做了安装边界的预留：上端连接平台处设置了150mm长的搭接段，现场安装时可以根据实际地面完成面的高度差做微调，不需要二次切割主体结构；下端与地面接触的位置预留了膨胀螺栓安装孔位，孔位做了长圆孔设计，允许现场安装时有±10mm的位置偏差，降低土建施工误差带来的安装难度。

　　外形尺寸方面，整套梯的总高度适配2.8米到3.6米的常规层高，用户可以根据实际层高需求调整踏步数量，不需要改动外侧围板的弧形曲率参数；水平投影的外轮廓直径为2180mm，安装时只需要保证安装区域的地面平整度误差不超过5mm/m，就可以直接进行固定安装。另外建模时特意做了工艺拆分，所有弧形构件都可以通过数控卷板机加工成型，踏步板采用激光切割下料，不需要复杂的三维弯管工序，普通的金属结构加工厂就可以完成生产，加工成本比定制异形曲面楼梯低近40%。

　　实际选型时需要注意，这类梯型不适合作为消防疏散主楼梯使用，仅能作为辅助通行楼梯，安装前需要确认上下连接点的结构承重能力，上端连接点如果是钢结构平台，需要提前在平台梁上焊接连接预埋板，如果是混凝土楼板，需要采用化学锚栓做固定，锚栓埋深不低于120mm，保证连接强度。另外如果是用在潮湿区域，比如户外露台、卫浴区域，建模时已经预留了防滑条安装槽，现场安装时可以嵌入橡胶防滑条，踏面也可以根据需求做镀锌或者喷塑处理，提升防锈能力。

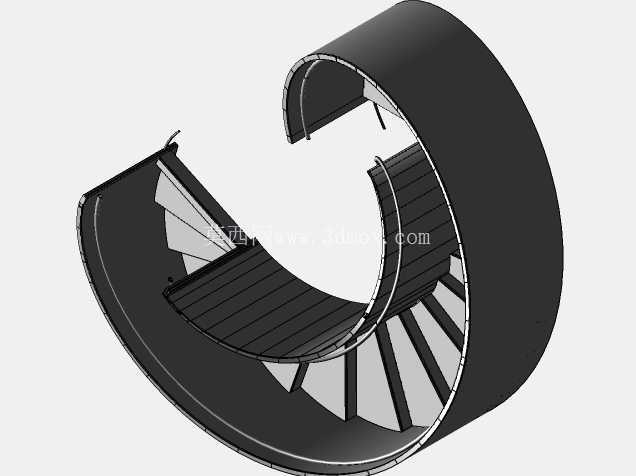

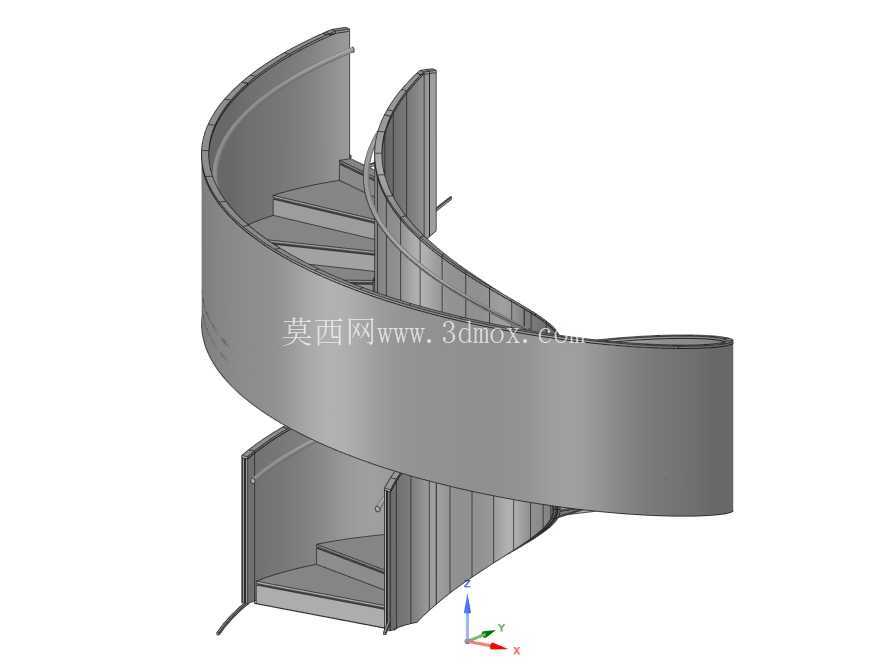

　　从建模逻辑来说，这套模型采用全参数化驱动，调整层高参数时，踏步高度、扶手弧度、围板长度都会自动匹配更新，不需要逐个构件修改，对于结构设计从业者来说，可以直接套用参数调整出不同尺寸的同类型梯型，大幅减少重复建模的工作量。模型里所有的拼接位置都预留了焊接坡口，生产时可以直接根据模型导出的加工图下料，不需要二次深化设计，构件之间的拼接公差控制在0.5mm以内，现场安装时可以实现快速拼装，减少高空作业的时间。
