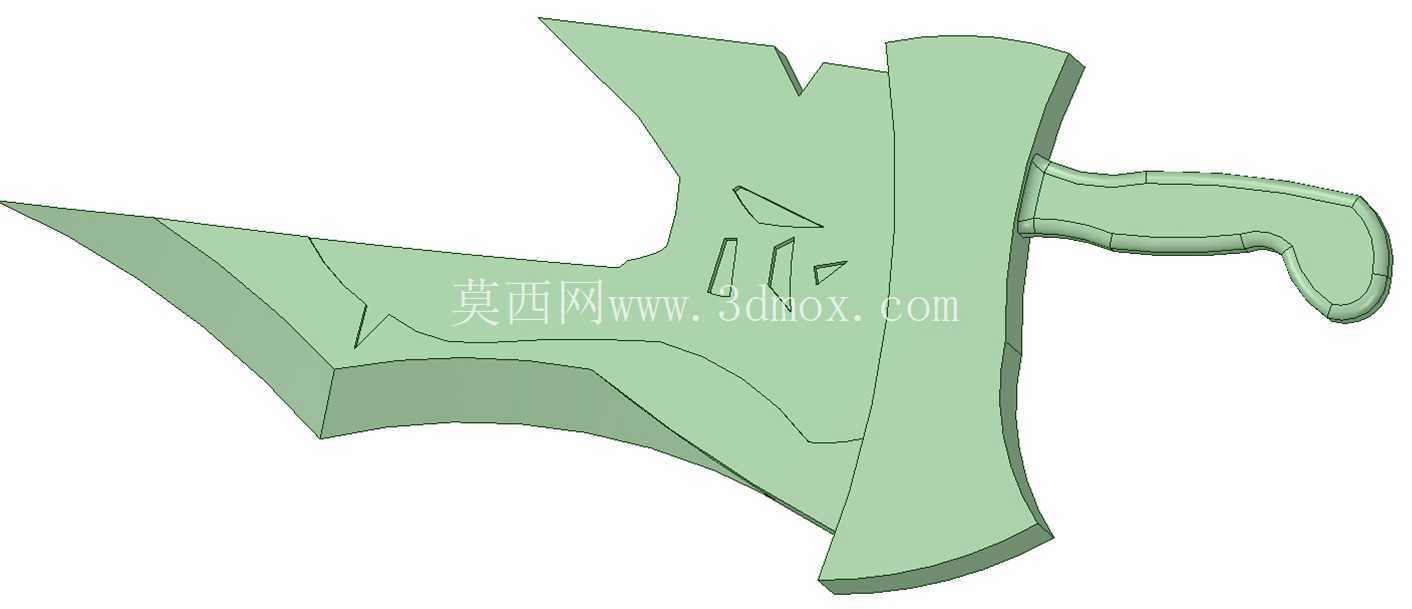

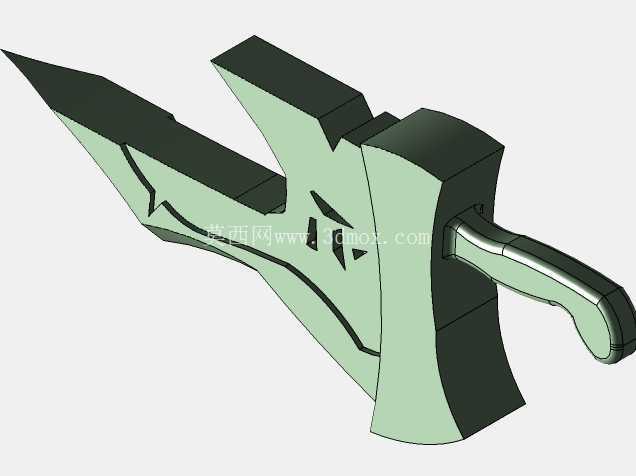

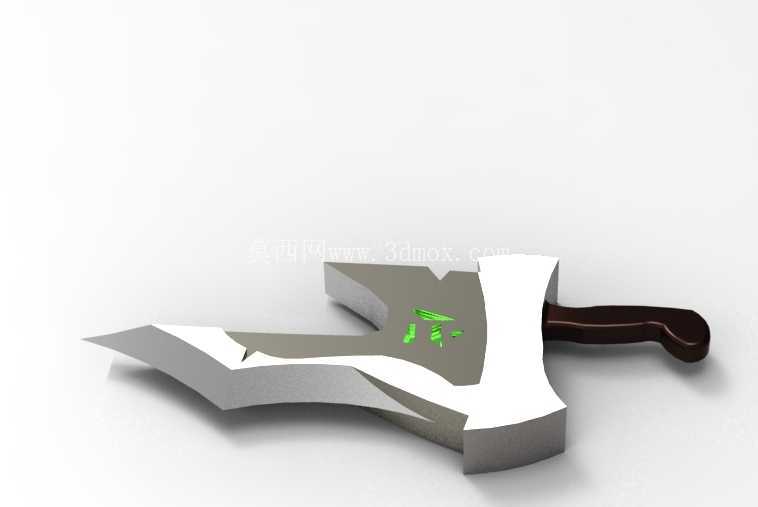

锐雯主题创意短剑造型结构设计

　　本次设计的创意短剑造型，最初的构思来源于游戏IP中锐雯所持武器的视觉特征，但在结构落地时完全脱离了纯美术概念的范畴，按照实体摆件、手办配套配件、文创展示道具的实际使用需求做了工程化的结构调整。从实际应用场景来看，该造型可适配三类使用需求：其一为桌面文创展示摆件，放置于办公场景、模型展示柜中作为主题装饰件；其二为3D打印手办的配套武器配件，可匹配1/6、1/12比例的兵人、手办主体做装配使用；其三为影视道具、cosplay活动中的轻量化道具原型，可通过后续表面处理实现金属质感、做旧效果的呈现。

　　在功能特性设计上，整个造型做了一体化的结构整合，没有拆分多余的装配件，所有曲面过渡均做了连续顺滑处理，避免出现尖锐的应力集中棱边——如果采用FDM3D打印工艺制作，无需额外添加支撑结构即可完成大部分曲面的成型，仅在手柄底部的小范围区域需要添加易拆除的薄支撑，打印完成后仅需简单打磨即可获得光滑的表面效果。剑身部分的折角结构并非单纯的视觉造型，每一处折边的角度都经过反复调整，确保从正视、侧视、45度斜视三个常用观察角度都能呈现出富有冲击力的视觉层次，同时折边的R角统一设置为1.2mm，既保留了锐边的视觉感受，又不会在实际触摸时出现划手的问题。

　　设计思路上，没有完全照搬原IP中的武器比例，而是针对实体化的需求做了尺寸优化：整体长度控制在210mm，剑身最大宽度为78mm，手柄长度为65mm，握持部分的截面做了符合人体工学的椭圆弧面处理，椭圆长轴为22mm，短轴为16mm，成年人单手握持时手指可完全贴合手柄曲面，不会出现硌手的问题。剑身与手柄的连接位置做了12mm宽的过渡挡边，挡边的厚度从剑身的8mm逐步过渡到手柄的18mm，既在视觉上区分了剑身与手柄的结构边界，也在结构上提升了连接位置的结构强度，即使采用PLA材质打印制作，从1.2米高度自由落体到木质地面也不会出现连接位置断裂的问题。

　　安装边界方面，考虑到作为摆件使用的需求，在剑身底部的平面位置预留了直径3mm、深度2mm的定位孔，可匹配通用的亚克力展示支架、金属展示底座的定位插销，无需额外打孔即可完成固定；如果作为手办配件使用，手柄末端预留了2mm的通用安装插孔，可匹配多数兵人手办的手部连接桩，直接插装即可完成装配，不需要二次修改。剑身表面的凹槽装饰结构深度统一为0.8mm，后续做分色涂装时可直接在凹槽内填充颜料，不需要额外做遮罩处理，能大幅降低后期表面处理的工作量。整个造型的壁厚统一设置为2.5mm，如果采用空心打印设置，内部填充率设置为15%即可满足日常摆放、握持的强度需求，能有效控制打印材料的消耗，同时降低整体重量，作为摆件使用时不会出现倾倒的问题。

　　在曲面建模过程中，所有的空间曲面都采用G2连续过渡，避免出现曲面褶皱、曲率突变的问题，导出为通用STEP格式后可直接导入各类建模软件做二次修改，比如调整整体比例适配不同尺寸的使用需求，或者在剑身表面添加个性化的刻字、纹理细节。手柄部分的曲面做了细微的防滑纹理处理，纹理深度为0.3mm，既不会影响整体的视觉简洁性，握持时又能增加摩擦力，避免出现打滑的问题。剑身的刃口部分没有做极致的薄边处理，最薄位置的厚度为0.8mm，既保留了刃口的视觉锋利感，又不会因为太薄导致打印时出现翘边、断边的问题，日常摆放、拿取时也不会划伤皮肤，符合文创产品、展示道具的安全要求。
