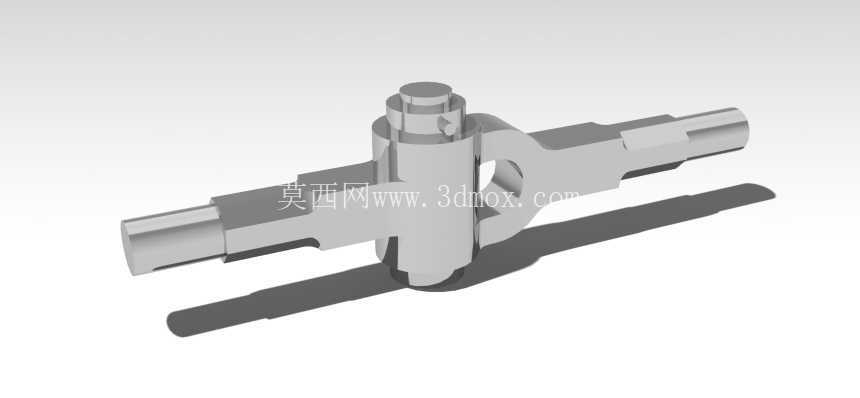

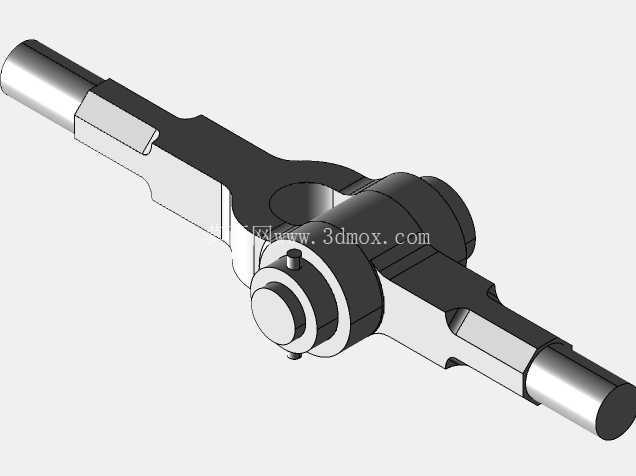

机械传动用肘节式转向连接接头结构

　　在各类需要实现变角度动力传递、杆件铰接联动的机械结构场景中，这类肘节式转向接头是十分常见的连接构件，它不需要复杂的紧固件组合，就能快速实现两个不同轴线杆件的活动连接，适配多类需要临时铰接或者小角度摆动传动的工况。从实际应用场景来看，这类接头最早在自行车链条的应急链接、梯杆的活动接头结构中大量使用，后续逐步拓展到屋顶桁架的临时杆件连接、阀门与偏心杆的动力传递衔接、泵杆的活动连接端，甚至桥梁结构中的拉杆对接、杠杆与连杆的铰接位置，都能看到这类结构的身影，它的核心作用是在两个存在一定角度偏差的杆件之间，传递拉力或者小扭矩的同时，允许连接端存在一定范围的摆动自由度，避免杆件因为安装误差或者工作中的形变出现卡滞、应力集中断裂的问题。

　　从功能特性上看，这类接头属于可活动的铰接式连接件，中间的销轴结构是核心受力部件，两端的插接轴段可以分别插入对应杆件的安装孔内，通过销轴实现两个轴段的相对转动，转动范围可以根据实际安装需求调整销轴的配合间隙，常规工况下可以实现±15°范围内的自由摆动，完全覆盖多数连杆机构的角度补偿需求。和固定式的刚性接头相比，它不需要在安装时严格保证两个连接端的同轴度，能够补偿一定的安装位置误差，同时在设备运行过程中，可以吸收杆件传动带来的小幅振动，降低连接位置的疲劳应力，延长整套连杆机构的使用寿命。在临时搭建的桁架结构中使用这类接头，可以快速完成杆件的拼接，不需要焊接或者额外的螺栓固定，拆卸也十分便捷，适合需要快速拆装的临时支撑结构使用。

　　从设计思路层面分析，这类接头的结构设计完全围绕受力均衡与转动灵活性展开，中间的铰接销轴采用阶梯轴结构，和两侧的接头本体采用间隙配合，配合公差选择H8/f7的间隙配合等级，既保证转动时不会出现卡滞，也不会因为间隙过大导致传动过程中出现冲击异响。两端的连接轴段设计为等直径圆柱结构，轴端做了倒角处理，方便插入对应杆件的安装孔内，轴段上预留的销孔可以在插入安装孔后穿入开口销或者定位销，防止接头在工作过程中从杆件内脱出。接头本体的受力截面做了圆弧过渡处理，避免直角位置出现应力集中，在承受拉力载荷时，应力可以均匀分布在整个接头本体上，不会在转角位置出现断裂风险。中间铰接位置的接触面做了减摩处理，建模时可以根据实际使用场景选择是否添加耐磨衬套，在频繁摆动的工况下，添加铜质衬套可以大幅降低铰接位置的磨损速度，延长接头的维护周期。

　　关于外形尺寸与安装边界，这类接头的整体尺寸可以根据适配的杆件直径做系列化调整，常规适配直径10-30mm的圆杆件，中间销轴的直径不小于连接轴段直径的0.6倍，保证铰接位置的抗剪切强度满足传动载荷要求。安装时需要注意，两端连接轴段插入杆件安装孔的深度不小于轴段直径的1.2倍，保证插接位置的接触面积足够，避免出现轴段脱出或者杆件端部被撑裂的问题。铰接位置的两侧需要预留不小于5mm的间隙，保证接头摆动时不会和周边的结构件发生干涉，摆动范围内不能有其他硬质构件阻挡，否则会导致机构卡滞无法正常动作。如果用于长期固定的传动结构，可以在销轴的两端加装防尘圈，避免外界的粉尘、泥沙进入铰接配合面，加剧配合位置的磨损；如果是临时使用的场景，可以不做密封处理，降低加工成本，使用完成后直接拆卸收纳即可。

　　在三维建模过程中，需要重点关注铰接位置的配合间隙模拟，不能将两个转动部件做成干涉的实体，要按照实际配合公差预留合理的间隙，同时要模拟接头的极限摆动角度，检查在最大摆动角度下，两个接头本体之间是否会出现结构干涉，两端的轴段和连接的杆件之间是否会出现碰撞。建模时可以将销轴和两个接头本体分别做成独立的零件，在装配体环境下添加同轴配合和角度限制配合，真实还原实际工作时的运动状态，方便后续做运动仿真，验证整套连杆机构的运动行程是否满足设计要求。这类接头的结构虽然简单，但是受力状态相对复杂，在做有限元分析时，需要重点校核销轴的剪切强度、接头本体转角位置的拉应力，确保在额定载荷下不会出现塑性变形或者断裂，尤其是在承受冲击载荷的工况下，需要适当加大销轴直径和接头本体的截面厚度，提升结构的安全系数。
