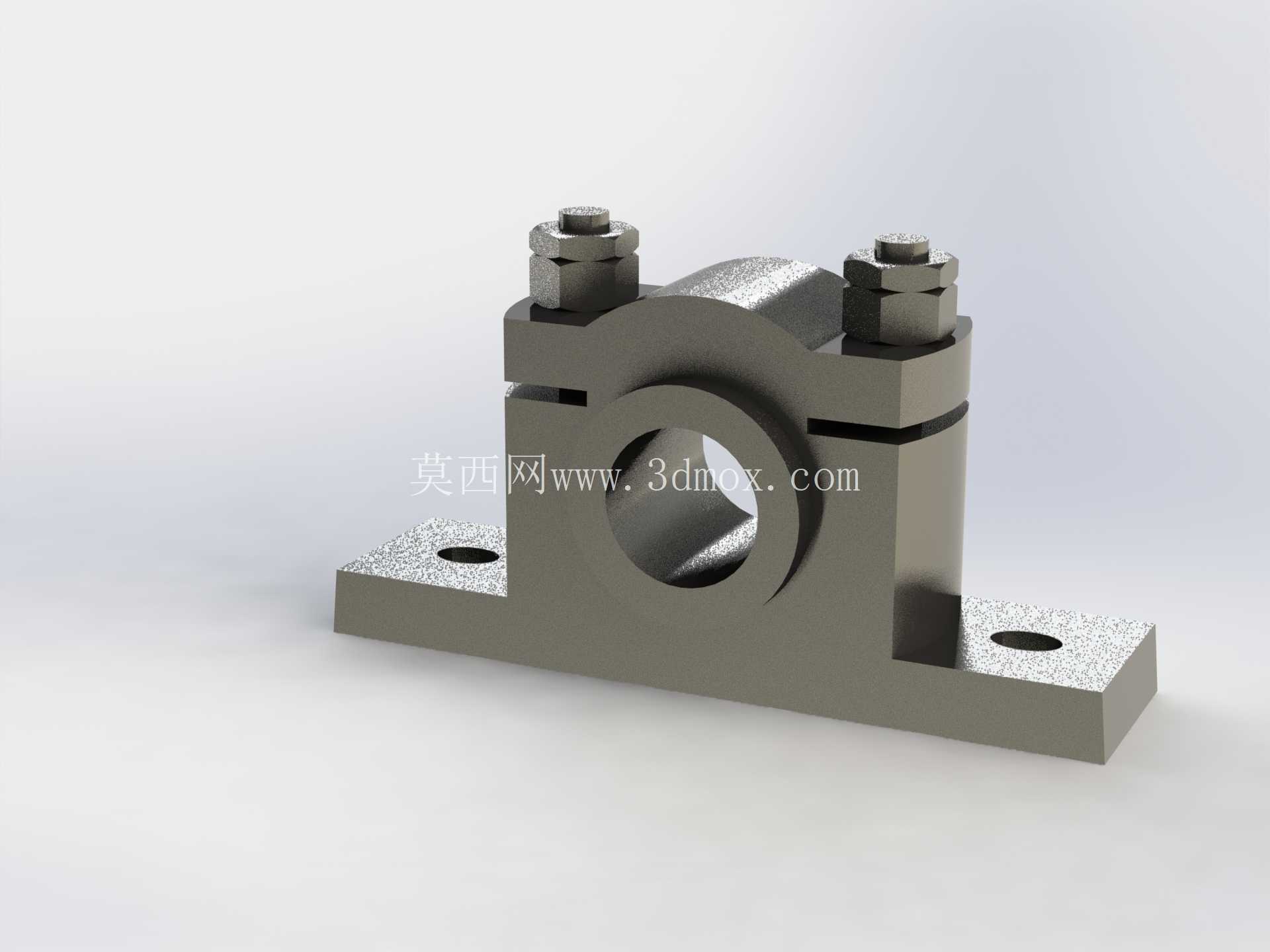

对开式安装固定基座轴承结构

　　在常规的轻载传动工位布局中，这类对开式基座轴承的应用场景覆盖了从小型输送线辊筒支撑、非标设备传动轴定位到小型动力输出端的径向承载需求，区别于一体式带座轴承，对开结构的设计初衷就是解决轴系装配后无法从轴端穿装轴承的痛点，尤其是在长轴、多支撑点的轴系布局中，不需要拆解整根轴上已装配的齿轮、链轮等传动件，就能完成轴承的安装与更换，大幅降低设备运维阶段的拆装工作量。

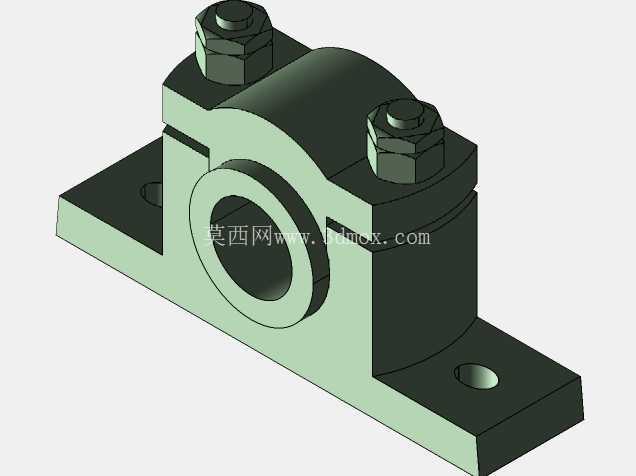

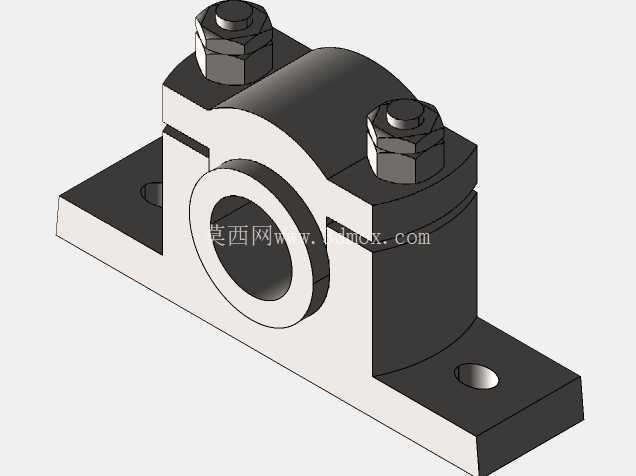

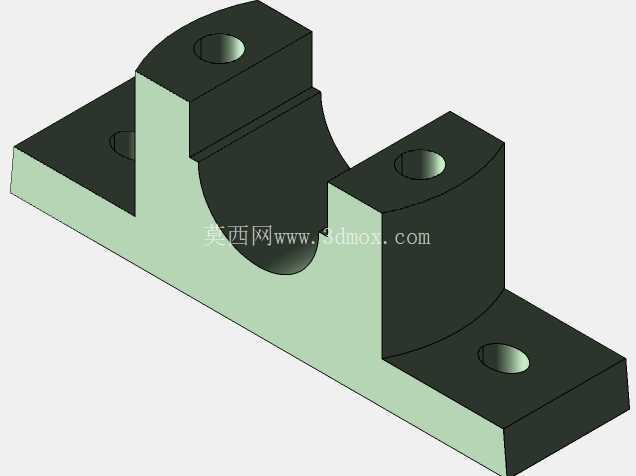

　　从实际功能来看，这个部件的核心作用是为旋转轴提供稳定的径向支撑，限制轴在运转过程中的径向窜动，同时通过底座的安装孔将轴系运转产生的载荷传递到设备安装机架上，两个对称布置的螺栓锁紧结构，能够将上盖与底座牢牢压紧，确保轴瓦或者内嵌的轴承外圈不会在运转过程中出现移位，配合轴上的定位台阶，可以将轴的轴向窜动量控制在设计允许的范围内。从设计思路上拆解这个结构，首先底座采用了带两个安装耳的一体式铸造或者机加工结构，安装耳上预留的通孔是为了穿装固定螺栓，将整个轴承座锁定在设备的安装基准面上，底座的下半部分加工出半圆形的轴承配合弧面，和上盖的半圆弧面共同组成完整的轴承安装腔，这种对开分型的设计，让装配时可以先把下半部分固定在机架上，放入已经预装在轴上的轴承内圈与滚动体组件，再扣合上盖锁紧螺栓，整个装配流程不需要对轴进行大范围的轴向挪动，非常适合现场改造、设备维修以及多支撑长轴的装配场景。

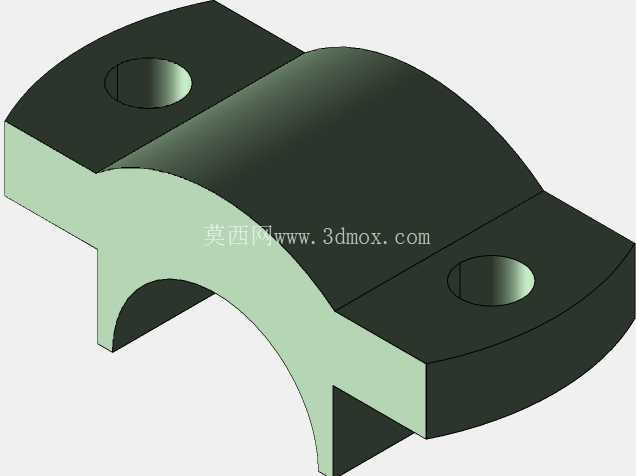

　　外形尺寸方面，底座的两个安装孔中心距是安装时需要重点核对的边界参数，直接决定了这个轴承座能不能适配现有设备的安装孔位，底座底面的平面度要求较高，需要和安装基面完全贴合，避免锁紧后出现底座变形导致轴承内圈卡滞的问题；轴承安装腔的内径尺寸和适配的轴径直接对应，选型时需要根据实际承载的轴径、径向载荷大小来确认配合公差，通常轻载工况下选用间隙配合方便拆装，重载有冲击的工况则会选用过渡配合避免跑外圈。上盖部分的两个螺栓孔位和底座的螺纹孔位置严格对中，螺栓锁紧时需要按照对角线顺序分次拧紧，避免单侧受力导致上盖偏斜，造成轴承腔圆度超差，引发轴运转时的发热、异响问题。

　　在实际使用中，这类基座轴承通常会在轴承腔两侧预留密封件的安装槽，部分工况下还会在底座上加工注油孔，方便定期加注润滑脂，延长轴承的使用寿命，安装时需要注意轴承腔的轴线和配合轴的轴线保持同轴，两个相邻支撑座的同轴度误差需要控制在允许范围内，否则会导致轴运转时产生附加弯矩，加速轴承和轴的磨损。不同于重型滑动轴承座，这类小型对开基座轴承更多应用在载荷不大、转速中等的传动场景，结构紧凑，安装维护便捷，不需要复杂的专用工装就能完成拆装，在非标自动化设备、小型输送设备、轻工机械的传动结构中十分常见，设计时除了要考虑承载能力，还需要预留足够的扳手操作空间，确保锁紧螺栓时工具不会和周围的结构件产生干涉，底座的安装孔通常会设计成长圆孔或者比螺栓直径大一定余量，方便安装时微调轴承座的位置，补偿机架加工时的位置误差，降低整个轴系的装配精度要求。
