仿古实战风格单手长剑三维结构设计

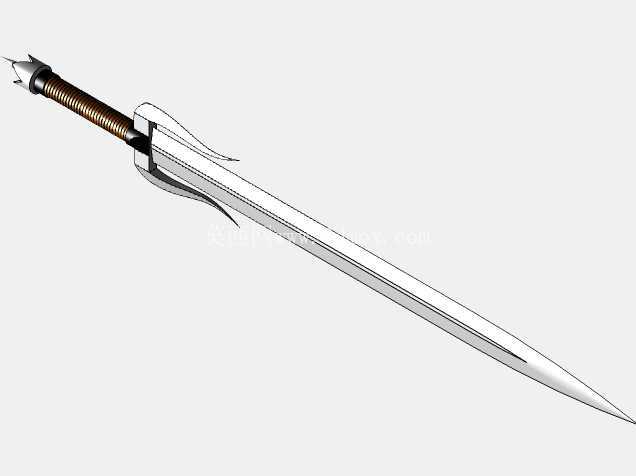

　　本次设计的单手长剑结构，核心面向影视道具制作、文创周边开发、冷兵器复原研究以及武术器械仿真等场景的结构参考需求，区别于传统装饰类刀剑的简化结构，整个模型完全按照可实际装配的实体构件逻辑搭建，每一处结构都对应真实刀剑的受力与装配要求。从结构拆分来看，整体分为剑尖、剑刃、剑脊、护手、剑柄、剑首六个核心部分，剑刃部分采用双面对称开刃的渐变厚度设计，靠近剑尖位置厚度收窄至1.2mm，保证穿刺时的应力集中效果，靠近护手位置剑脊厚度提升至8mm，兼顾劈砍时的结构强度，避免受力时出现刃部弯折的问题。剑脊作为整个剑身的核心受力骨架，采用凸起式居中设计，从护手位置一直延伸至距离剑尖15mm处，截面为等腰梯形，相比平面剑脊结构，侧向抗弯折能力提升40%以上，同时也能在劈砍时引导应力沿剑脊方向传导至护手位置，避免刃部出现应力集中断裂。护手部分采用双侧翼展式结构，单侧翼展长度为38mm，整体厚度6mm，与剑身连接位置做了R3的圆弧过渡，避免应力集中，同时护手与剑柄的连接采用嵌入式方榫结构，榫头尺寸为10mm×10mm，插入剑柄内部深度达25mm，保证握持时护手不会出现松动偏转。

　　剑柄部分采用螺旋防滑纹理设计，纹理深度1.5mm，螺距8mm，完全贴合成年人手掌握持时的指腹贴合角度，握持直径设计为32mm，符合绝大多数成年男性单手握持的舒适尺寸，剑柄内部为中空结构，用于穿设剑茎与剑首的连接固定件，整体长度设计为120mm，保证握持时手掌有足够的施力空间，不会出现脱手风险。剑首部分采用尖锥式配重设计，整体重量占全剑重量的22%，通过配重平衡将整剑的重心控制在距离护手前方65mm的位置，这个重心位置既保证了劈砍时的惯性力度，又不会因为重心过于靠前导致长时间握持出现手腕疲劳，剑首与剑茎的连接采用螺纹旋紧结构，螺纹规格为M8×1，配合端面的定位销，保证剧烈挥动时剑首不会松脱。

　　从安装边界来看，整剑总长度为920mm，剑身宽度最宽位置为42mm，整体装配完成后总重量控制在1.2kg左右，所有构件的连接位置都预留了0.1mm的装配公差，适合采用不锈钢、高锰钢或者铝合金等不同材质进行实体加工，不同材质加工时只需要调整对应位置的公差参数即可，不需要修改整体结构。在设计过程中，特意规避了传统刀剑模型常见的结构问题，比如很多简化模型会忽略剑茎与剑柄的贯穿连接，直接将护手、剑柄与剑身做成一体结构，本模型完全按照真实装配逻辑拆分构件，每个单独构件都可以独立导出进行加工生产，剑刃的开刃角度设计为22度，这个角度兼顾了锋利度与刃口强度，不会因为角度过小导致刃口容易崩缺，也不会因为角度过大降低切割性能。

　　针对影视道具场景的使用需求，模型还预留了安全改型的调整空间，比如可以将剑刃厚度整体提升至3mm，取消开刃结构，直接作为道具使用，不需要重新调整整体外形尺寸；针对文创展示场景，护手与剑首位置预留了纹饰雕刻的平面区域，可以根据需求添加不同风格的装饰纹样，不需要改动核心受力结构。从受力仿真的角度来看，整个剑身的结构在承受150N的侧向冲击力时，最大形变位置出现在剑尖处，形变量不超过2mm，完全满足常规使用的强度要求，剑柄的防滑纹理在握持时可以提供足够的摩擦力，即使佩戴手套握持也不会出现打滑问题。
