多形态镂空结构涡轮叶片三维设计

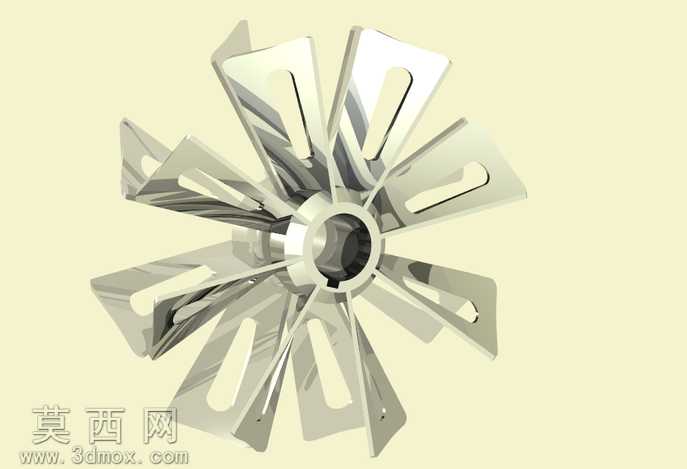

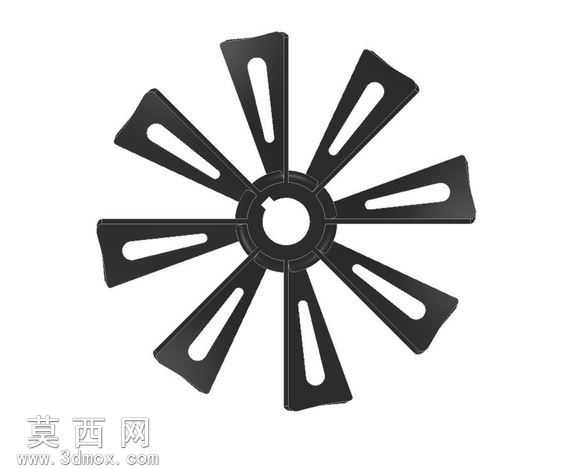

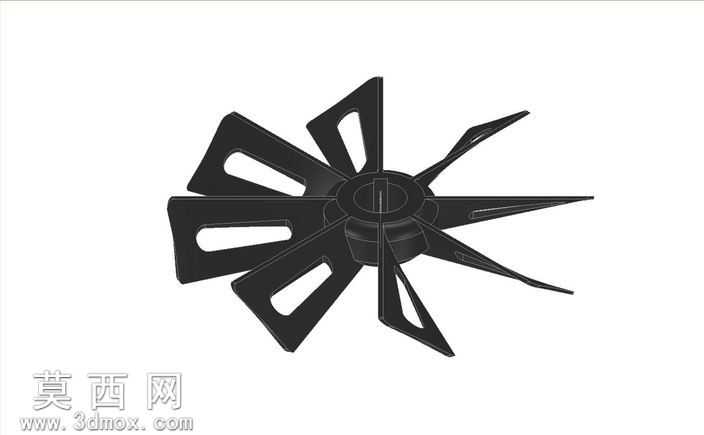

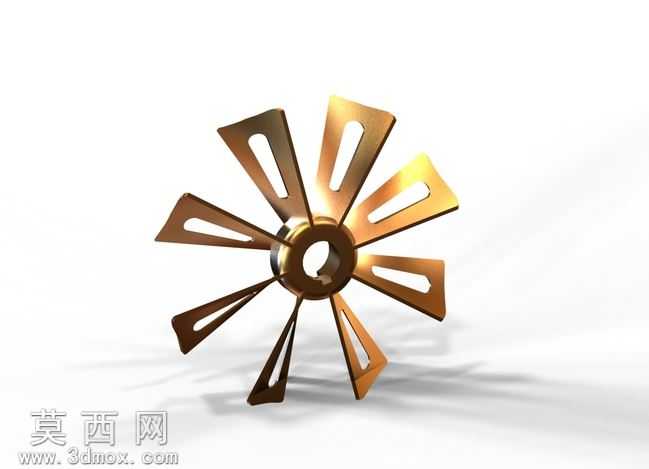

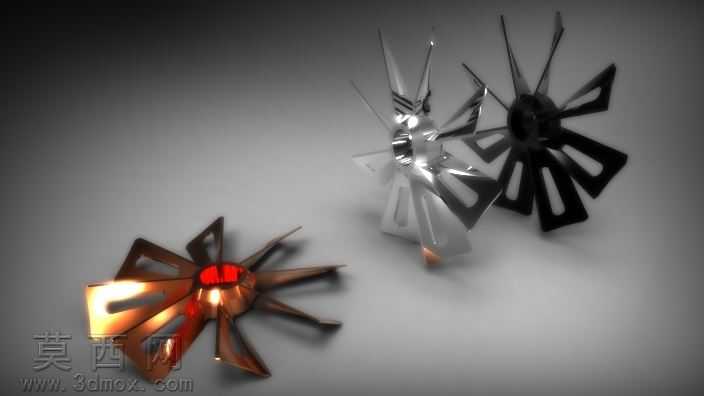

本涡轮叶片模型采用三维参数化建模方式完成整体结构搭建，建模过程中以中心轮毂为基准定位，围绕中心轴完成多组差异化叶片的阵列排布与形态调整，兼顾结构合理性与视觉辨识度。模型中心轮毂设计为带中心定位孔的圆柱结构，孔位与轮毂外圆保持严格同轴度，可适配标准轴类零件的装配需求，轮毂表面做了分层台阶处理，既强化了轮毂与叶片根部的连接强度，也为后续装配限位预留了结构基础。叶片部分采用差异化形态设计，部分叶片为宽幅带长圆形镂空的结构，镂空区域沿叶片长度方向居中布置，在保证叶片结构刚度的前提下有效降低整体转动惯量，减少动力输出过程中的能耗；另一部分叶片为窄幅尖尾流线型结构，叶片截面做了渐变厚度处理，从根部到尖部厚度逐步收窄，优化流体穿过时的导流效果，降低转动过程中的流体阻力。建模阶段对叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中问题，提升零件实际使用过程中的结构耐用性。材质渲染阶段采用哑光黑色工程塑料质感，模拟玻纤增强尼龙材质的视觉效果，表面添加细微的颗粒质感提升真实度，渲染时采用侧上方主光源搭配底部补光的布光方式，清晰呈现叶片镂空结构的通透感与叶片表面的结构转折，让整体模型的结构细节能够完整展现。设计过程中兼顾了涡轮的动平衡需求，不同形态的叶片围绕中心轴做等角度配重排布，避免转动过程中出现偏震问题，叶片的倾斜角度经过反复调整，可适配小功率动力场景下的流体导流或送风需求，整体结构无冗余特征，所有结构特征均可直接对接后续的3D打印或注塑开模流程，具备实际生产参考价值。
