立式无人机地面配套补给设施结构

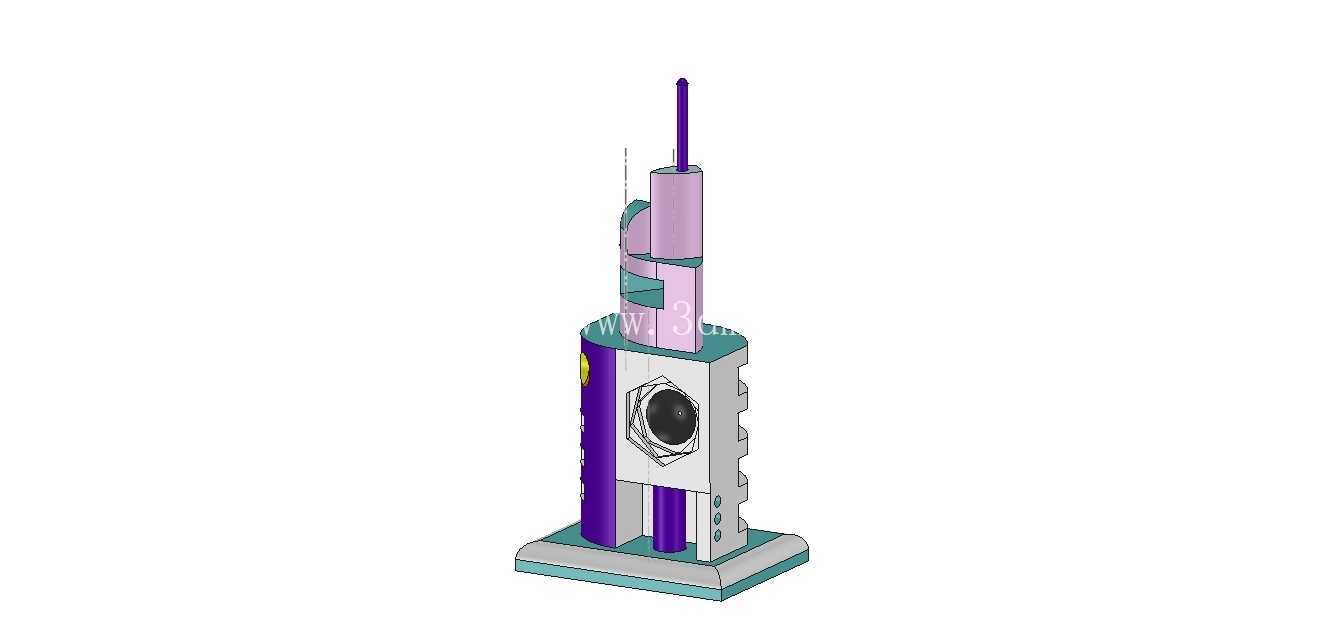

　　基座上方的主体舱段采用多腔体结构设计，其中一侧的紫色密封舱段可内置电池快充模块、小型气象传感单元，舱体侧面设置的快开检修口采用卡扣式密封结构，日常运维无需额外工具即可开启，舱体接缝处预留密封胶条安装槽，可满足户外露天部署的防雨、防尘要求，适配IP54以上的防护等级需求。主体舱段正面的六边形内嵌结构，是无人机精准降落的视觉定位标识安装位，周边的凹凸结构一方面可作为降落时的物理导向限位，避免无人机降落偏移后滑落，另一方面也能强化舱段的结构刚性，减少户外大风环境下的结构形变。在低空无人机常态化作业的场景下，地面配套设施的结构合理性直接决定了无人机出勤效率与运维稳定性，这套立式结构的地面设施，核心定位是面向小型多旋翼无人机的户外驻点补给载体，可适配城市楼宇顶层、郊野作业点位、应急通讯布控点等多类部署场景。从结构布局来看，整体采用立式塔状构型，底部设置方形安装基座，基座边缘预留了标准地脚螺栓安装孔位，可直接固定在混凝土硬化平面或者预制钢结构平台上，基座整体厚度控制在合理范围，既保证整体结构的抗倾覆能力，也不会过度增加运输与现场安装的工作量。

　　向上延伸的螺旋爬升段结构，并非单纯的造型设计，其内部可布设通讯天线的馈线、补给管路，螺旋结构的曲面走向可减少风阻，在高海拔或者沿海多风区域部署时，能有效降低横风对整体结构的冲击力，顶部伸出的紫色柱状结构是通讯天线的安装载体，高度设计经过测算，可避开周边低矮遮挡物，保证与空中无人机的信号传输稳定性，同时柱体根部设置了防折弯加强筋，避免极端天气下天线倒伏。设计过程中没有采用常规的方正箱体构型，而是结合随机结构生成的思路做了功能化优化，所有曲面结构都对应实际的功能需求，没有冗余的造型部分：比如舱体侧面的竖向凸起筋条，既可以作为结构加强筋提升舱壁抗形变能力，也能作为线缆布设的外置走线槽，方便后期加装传感设备时快速布线，无需在舱壁上额外开孔破坏密封性能。

　　从安装边界来看，整体结构的占地尺寸仅为常规立式充电桩的三分之二，对部署场地的面积要求极低，哪怕是楼宇顶层的狭小设备平台、山区杆塔旁的硬化点位都能完成安装，整体重量控制在单人可借助简易工具搬运的范围内，无需大型吊装设备即可完成现场组装，非常适合应急布控场景下的快速部署。在功能拓展性上，结构预留了多个标准安装接口，可根据实际使用需求加装自动换电池机构、药液补给接口（面向植保无人机场景）、应急照明模块等不同组件，不需要对主体结构做破坏性改造。结构的材质适配方面，所有外露部件都可采用工程塑料注塑或者铝合金钣金加工，不同材质的拼接位置预留了公差补偿间隙，避免不同材质热胀冷缩系数差异导致的结构开裂问题。

　　实际使用中，这套设施可作为无人机的固定驻点，承担自动降落引导、电池补给、数据中继、环境参数采集等多重功能，相比传统的平面停机坪，立式结构可减少地面杂物、积水对无人机停靠的影响，同时更高的天线安装位置也能大幅提升信号覆盖范围，在城市物流无人机配送、山区电力巡线无人机驻点、应急救援现场临时通讯中继等场景下，都能匹配对应的使用需求。结构设计时充分考虑了加工工艺性，所有曲面部分都可通过常规的3D打印、注塑或者钣金折弯工艺实现，没有特殊的异形加工需求，小批量试制阶段可直接采用FDM3D打印完成样件验证，批量生产时开模成本也处于较低区间，适合不同规模的落地应用。
