六旋翼无人机整机结构及零件设计方案

　　这套六旋翼无人机结构方案，核心面向低空近景作业场景设计，可适配航拍测绘、农林植保小样试验、低空环境监测等多种轻量化作业需求，整体结构围绕多旋翼飞行器的气动平衡、载荷适配、维护便捷性三个核心维度展开设计。从结构布局来看，六组机臂采用中心对称式放射排布，相邻机臂夹角保持60度均匀分布，相比常规四旋翼布局，单组旋翼的动力负载更低，单支机臂出现动力异常时，剩余五组动力可通过飞控参数调整维持短时姿态稳定，抗故障冗余度有明显提升，适合对飞行可靠性有一定要求的作业场景。

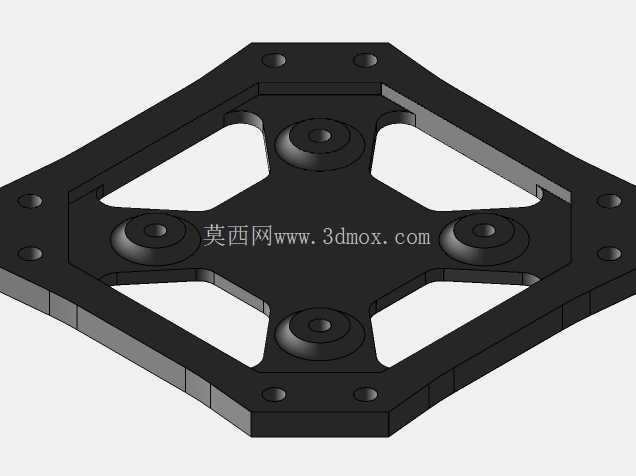

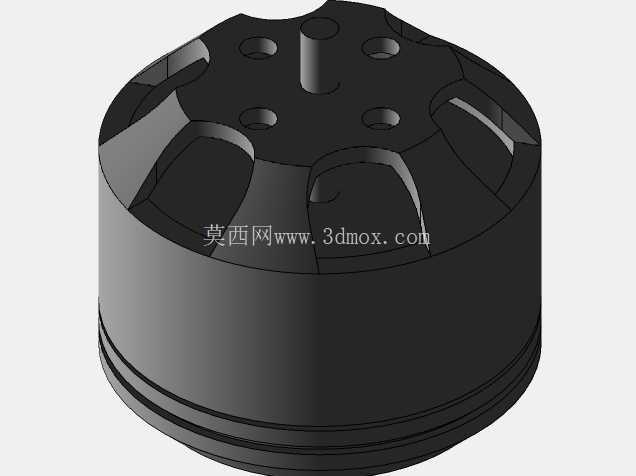

　　动力组件的安装位设计在机臂末端，每组安装位预留了标准的电机固定孔位，可适配常用规格的外转子无刷电机，旋翼采用快拆式安装结构，日常转运时可快速拆卸桨叶减少收纳体积，作业前的桨叶检查更换也无需拆解整机结构。中心机架部分采用分层堆叠设计，最上层为飞控系统安装舱，预留了飞控板、GPS模块、数传天线的安装位与走线槽，中间层为电池挂载位，可根据作业续航需求适配不同容量的动力电池，挂载点设置在整机重心正下方，可避免电池重量偏移带来的姿态配平问题，最下层为任务载荷挂载位，预留了通用的快装接口，可根据作业需求更换航拍相机、小型播撒装置、环境监测传感器等不同任务模块。

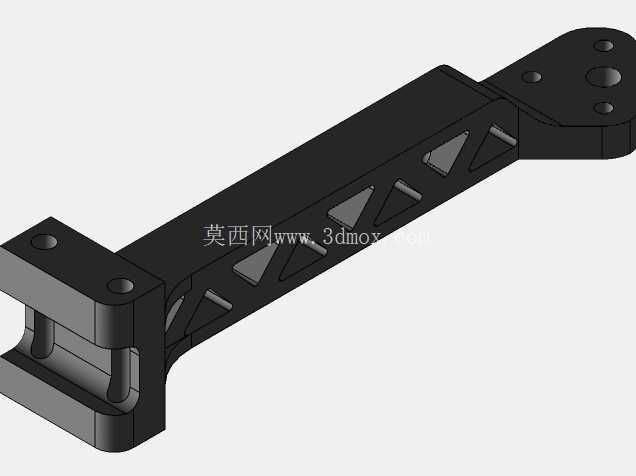

　　从零件设计细节来看，机臂与中心机架的连接部位采用快拆式锁紧结构，无需额外工具即可完成单支机臂的拆卸更换，日常维护时若出现机臂碰撞损坏，可快速替换备件减少外场作业的停机时间。机臂本身采用中空结构设计，既可以降低整机自重，也可将电机供电线、电调信号线内置在机臂空腔内，避免线材外露带来的气动阻力增加与飞行过程中线材剐蹭风险。起落架部分采用高置式设计，安装在中心机架下方，预留了足够的离地间隙，可避免下方挂载的任务载荷在起降过程中与地面发生剐蹭，起落架支脚采用弧形缓冲结构，可吸收降落时的冲击载荷，减少硬着陆对机架内部电子元件的震动影响。

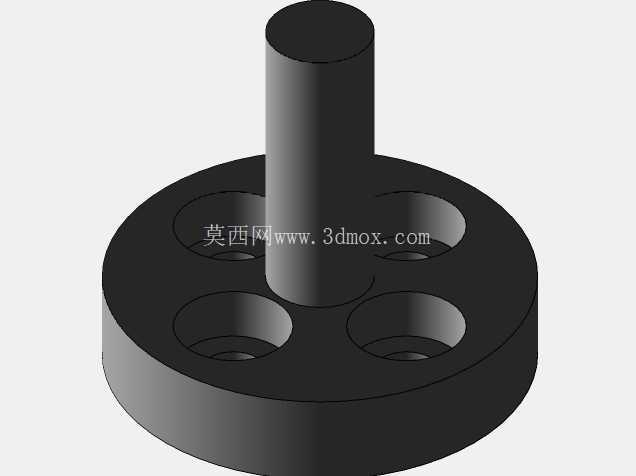

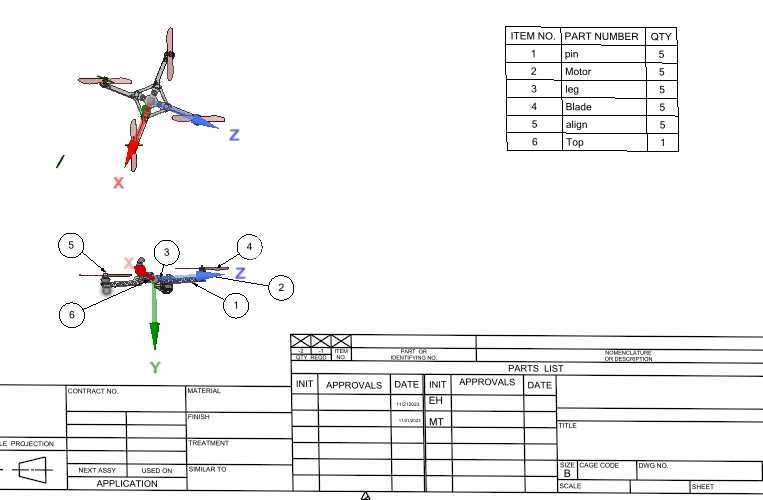

　　设计过程中对整机的安装边界做了明确约束，机臂展开状态下，整机最大回转直径控制在合理范围内，可满足常规车载运输的尺寸要求，机臂折叠（若选配折叠结构）或拆卸后，收纳尺寸可适配常规的设备防护箱，方便外场作业转场携带。各零部件的装配公差经过反复校核，机臂安装面的平面度、电机安装位的同轴度都控制在合理范围内，可避免装配误差带来的旋翼动平衡问题，减少飞行过程中的异常震动。零件清单中对销钉、机臂、电机、桨叶、定位件、顶盖等核心组件做了明确的数量匹配，每个连接部位都预留了对应的紧固件安装位，装配逻辑清晰，可直接指导实物的加工与组装调试。

　　从气动设计角度，六旋翼的布局让整机的姿态调整更细腻，在悬停作业时的姿态稳定性优于同量级四旋翼机型，适合需要定点悬停作业的场景，比如低空测绘时的定点拍摄、环境监测时的定点数据采集。整机的重心设计严格控制在旋翼升力的中心轴线上，各零部件的重量分配经过配平计算，飞行过程中无需额外的配重调整即可保持姿态平稳，可降低飞控系统的运算负载，提升飞行控制的响应速度。结构选材方面，机臂可采用碳纤维管材或高强度工程塑料加工，中心机架可采用航空铝合金或高强度尼龙材料，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷能力与续航表现。
