三角履带全地形无人侦察概念载具

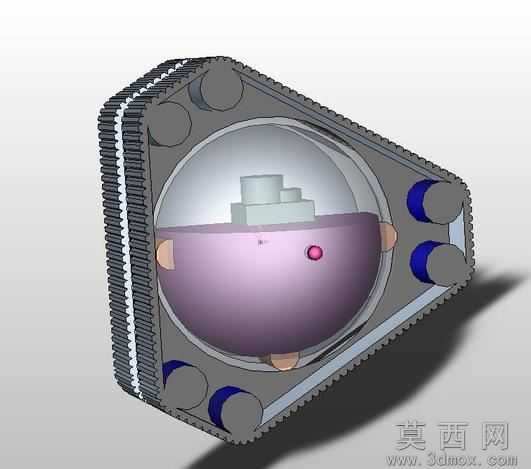

该概念载具采用SolidWorks完成全参数化三维建模，整体以正三角形为核心布局基准，单组三角履带行走机构集成于三角框架的三个边角位置，建模过程中先绘制等边三角形的基准草图，约束三个轮组安装位的相对角度与中心距，保证三个触地点在任意地形姿态下都能形成稳定的支撑三角面。行走机构部分单独完成子装配体建模，对履带板的啮合齿形、负重轮的轴承安装位、驱动轮的传动接口都做了精细化的结构还原，履带与轮组之间添加了符合机械运动逻辑的配合约束，可模拟履带在起伏地形上的自适应摆动效果。载具中部的球形功能舱采用旋转凸台特征生成，舱体外壳做了半透明材质的渲染设置，可直观展示内部预留的侦察传感器、数据记录模块的安装空间，舱体与三角框架之间设置了多自由度的连接结构，保证在车身倾斜时功能舱可始终保持水平姿态，避免侦察设备的视角偏移。外观渲染阶段，三角主框架采用哑光军绿色硬质合金材质，履带部分添加橡胶材质的粗糙纹理与磨损质感，球形舱体使用半透磨砂紫的特种防护材质，地面场景模拟了起伏的硬质裸土地形，通过光影调整突出载具三角结构的稳定性与履带的贴地特性。设计思路围绕全地形通过性与前线侦察需求展开，摒弃传统无人车的四轮或双履带布局，利用三角形的几何稳定性搭配单组环绕三角的履带结构，让载具在遇到沟壑、陡坡、碎石障碍时，可通过三角轮廓的滚动配合履带传动完成越障动作，不会出现传统载具的托底、打滑侧翻问题，整体定位为前线战术侦察用途的概念无人平台，虽未进入量产落地阶段，但结构逻辑完整，为小型全地形无人载具的结构创新提供了清晰的参考方向。
