用于CFD流体研究的乘用车简化几何模型

　　在汽车空气动力学研发流程中，CFD仿真环节对计算域内的车身几何质量有着极高要求，几何面的连续性、曲面平滑度、小特征的处理方式，会直接影响网格划分质量，最终决定流场计算的收敛速度与结果精度。这套简化车身几何，正是针对CFD仿真场景做了专项处理的计算模型，完全适配整车外流场仿真的全流程需求。

　　日常开展整车气动阻力、气动升力、侧风稳定性、车身表面压力分布这类仿真计算时，原始量产车的数模往往包含大量细碎特征，比如车门缝隙、雨刮结构、门把手凸起、底盘管线、格栅细密结构，这些小尺寸特征在面网格划分时会产生大量低质量单元，不仅会让整体网格量级陡增，拉长计算周期，还容易在特征边角处出现流场计算发散的问题，很多时候工程师拿到原始数模后，要花费数天时间做几何清理、补面、平滑处理，才能得到符合计算要求的几何。这套模型在构建阶段就跳过了所有对流场影响极小的细碎结构，保留了整车外轮廓的核心气动特征，包括车头进气区域的大致型面、A柱与C柱的过渡曲率、车顶的溜背线条、车尾的上翘角度、轮拱的基本轮廓，甚至保留了轮胎与车身的相对位置关系，完全满足外流场计算的几何精度要求。

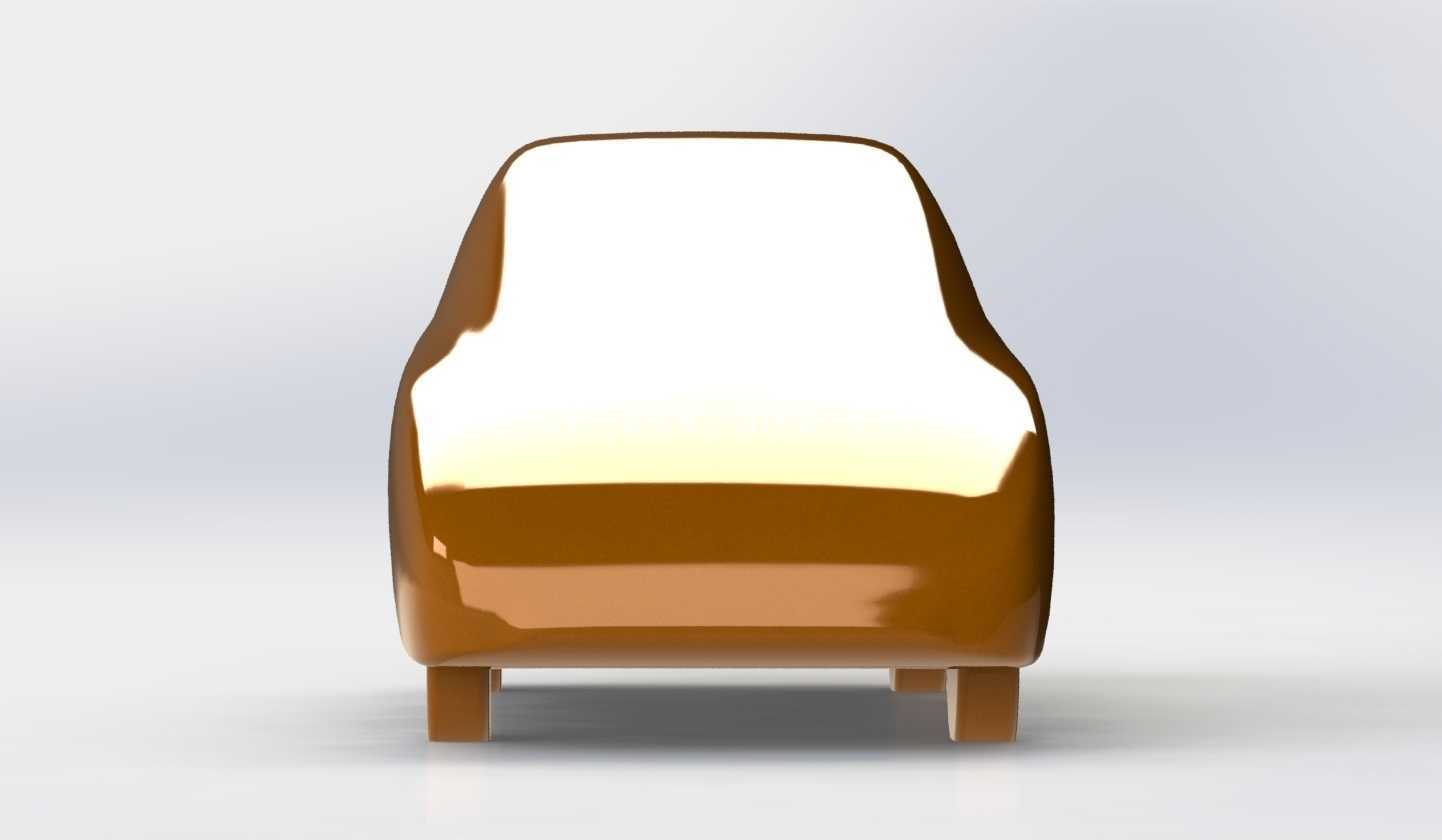

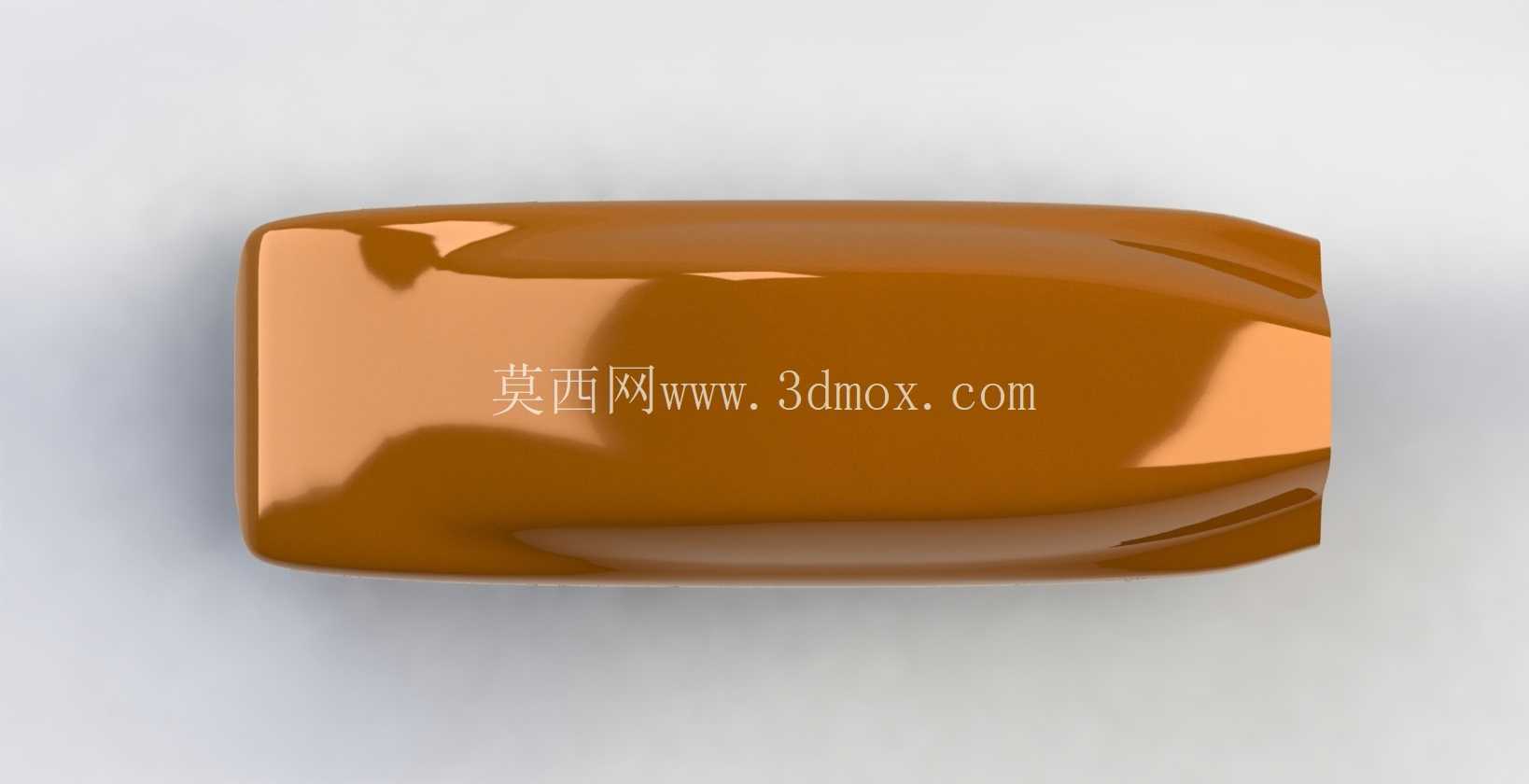

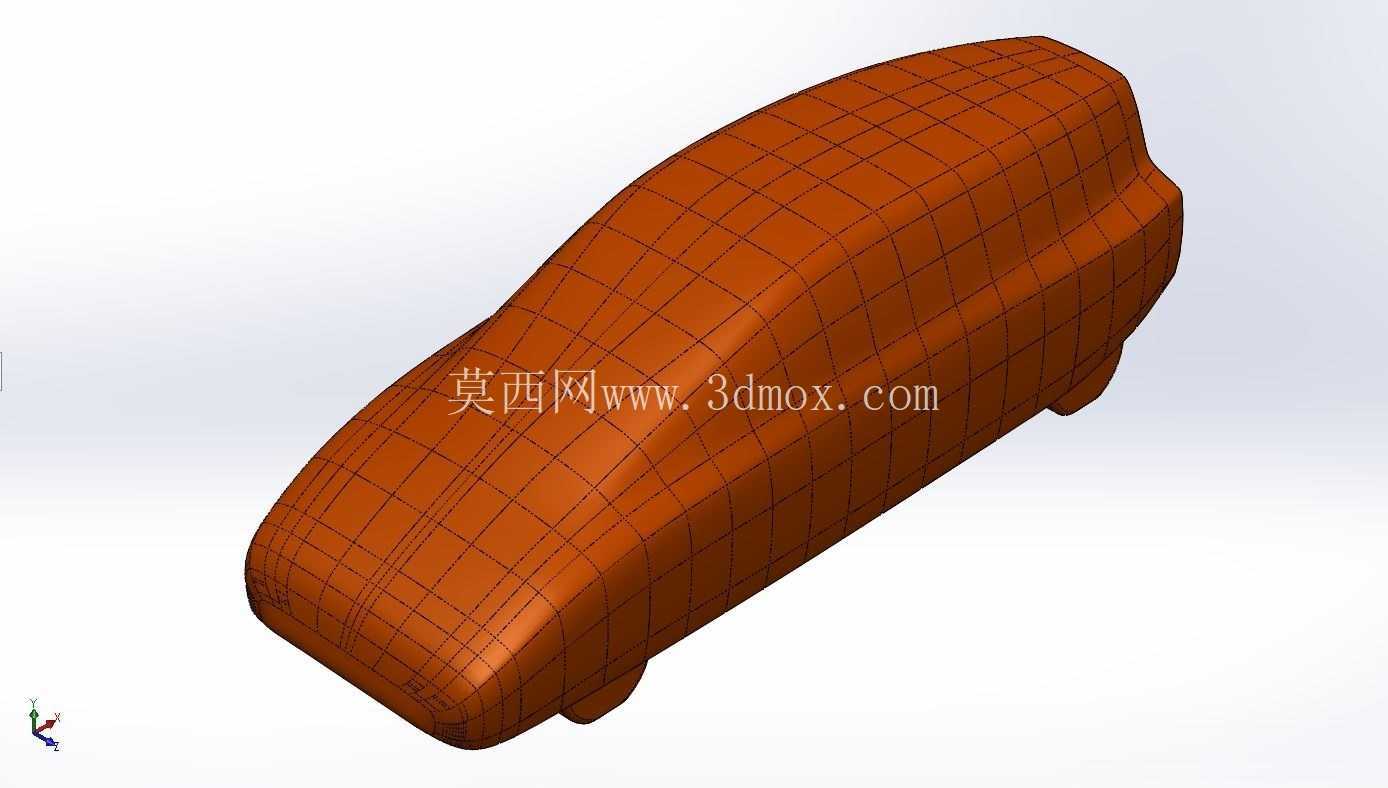

　　从几何构建逻辑来看，整个车身外表面全部采用连续G2连续曲面拼接，没有出现碎面、重叠面、自由边这类常见的几何缺陷，导入前处理软件后可以直接进行面网格划分，不需要额外做几何修复工作。模型的整体比例严格按照常规三厢乘用车的尺寸比例构建，车长、车宽、车高的比例符合常规家用轿车的尺寸边界，轮距、轴距的相对位置也和实车比例一致，在搭建计算域的时候，可以直接按照常规整车仿真的边界要求设置计算域尺寸：计算域入口距离车头3倍车长，出口距离车尾7倍车长，左右侧面距离车身侧面各3倍车宽，顶部距离车顶4倍车高，不需要额外调整模型比例或者位置。

　　在实际仿真应用中，这套模型可以覆盖绝大多数整车气动研发的基础仿真场景：做基础气动阻力系数计算时，平滑的车身表面可以准确捕捉车身表面的附面层发展规律，不会因为局部小特征的干扰导致附面层计算失真；做侧风稳定性仿真时，车身侧面的连续曲面可以准确反映侧风作用下的车身压力分布变化，计算得到的气动侧力、横摆力矩结果具备工程参考价值；甚至可以基于这个基础模型做局部改型验证，比如调整车尾上翘角度、修改A柱过渡曲率、增加不同造型的尾翼结构，快速对比不同改型方案的气动特性差异，不需要从零开始搭建基础车身几何，能大幅缩短前期方案验证的周期。

　　和很多公开渠道能获取的同类简化车身模型不同，这套几何在处理曲面过渡的时候，特意规避了很多简化模型常见的曲率突变问题，比如车头与前挡风的过渡区域、C柱与车尾的衔接区域、轮拱与车身侧面的过渡区域，都做了平滑处理，不会出现局部曲率突变导致的流场计算异常。很多公开的简化车模往往为了追求极致简化，把很多关键的气动过渡特征做了过度简化，比如把A柱做成直角过渡、把车尾做成垂直切面，这样计算出来的结果和实车气动特性偏差极大，根本不具备工程参考价值，而这套模型在简化的同时保留了所有影响气动性能的关键型面特征，计算得到的气动系数区间和常规三厢轿车的实车风洞测试结果处于同一区间，完全可以用于方案阶段的气动性能预判。

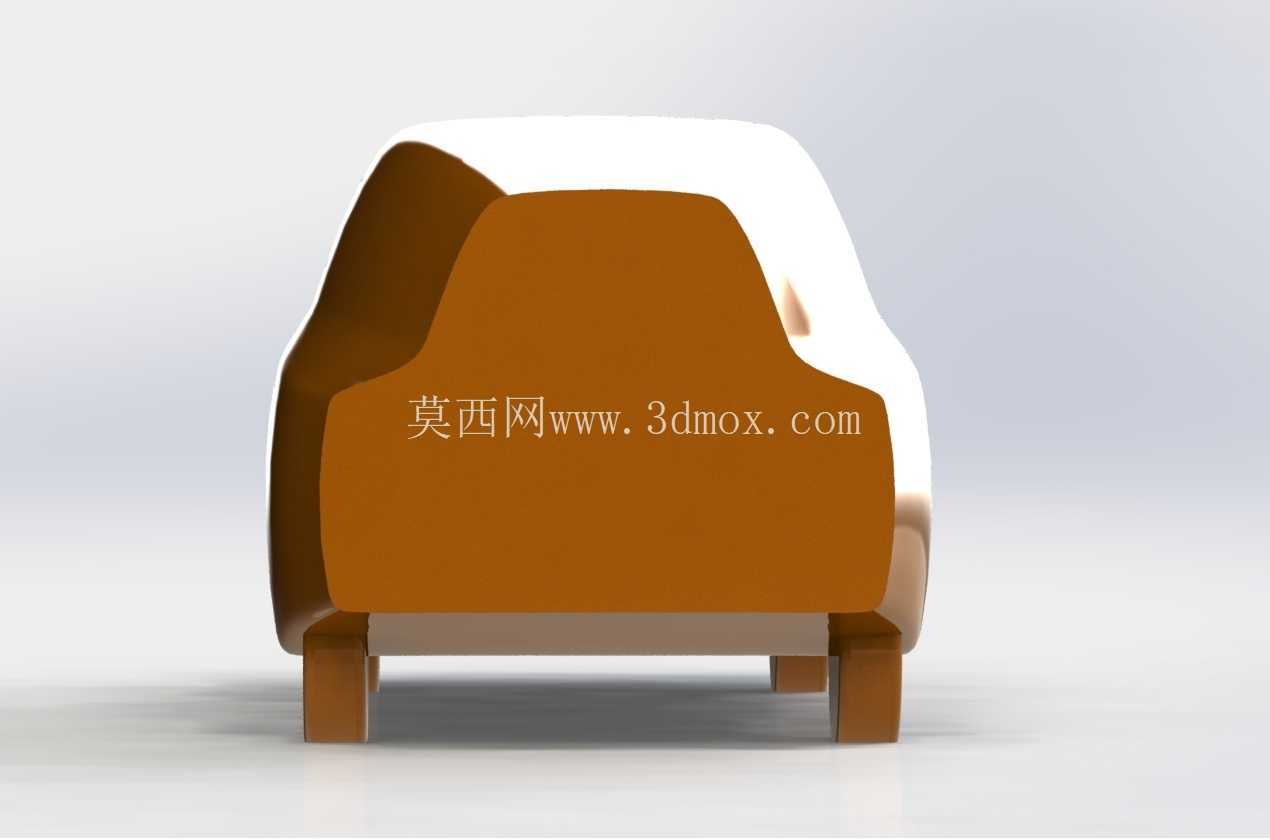

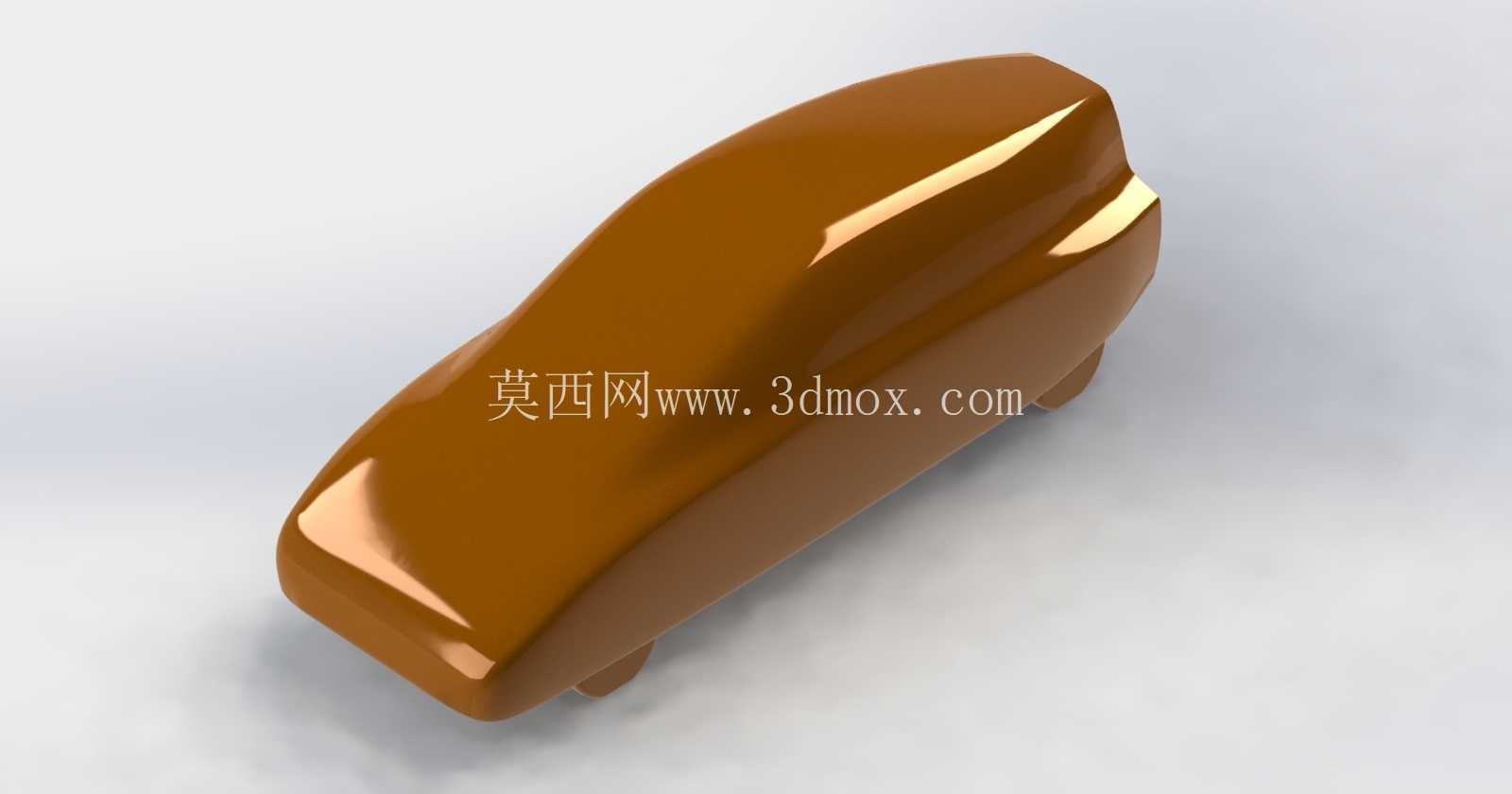

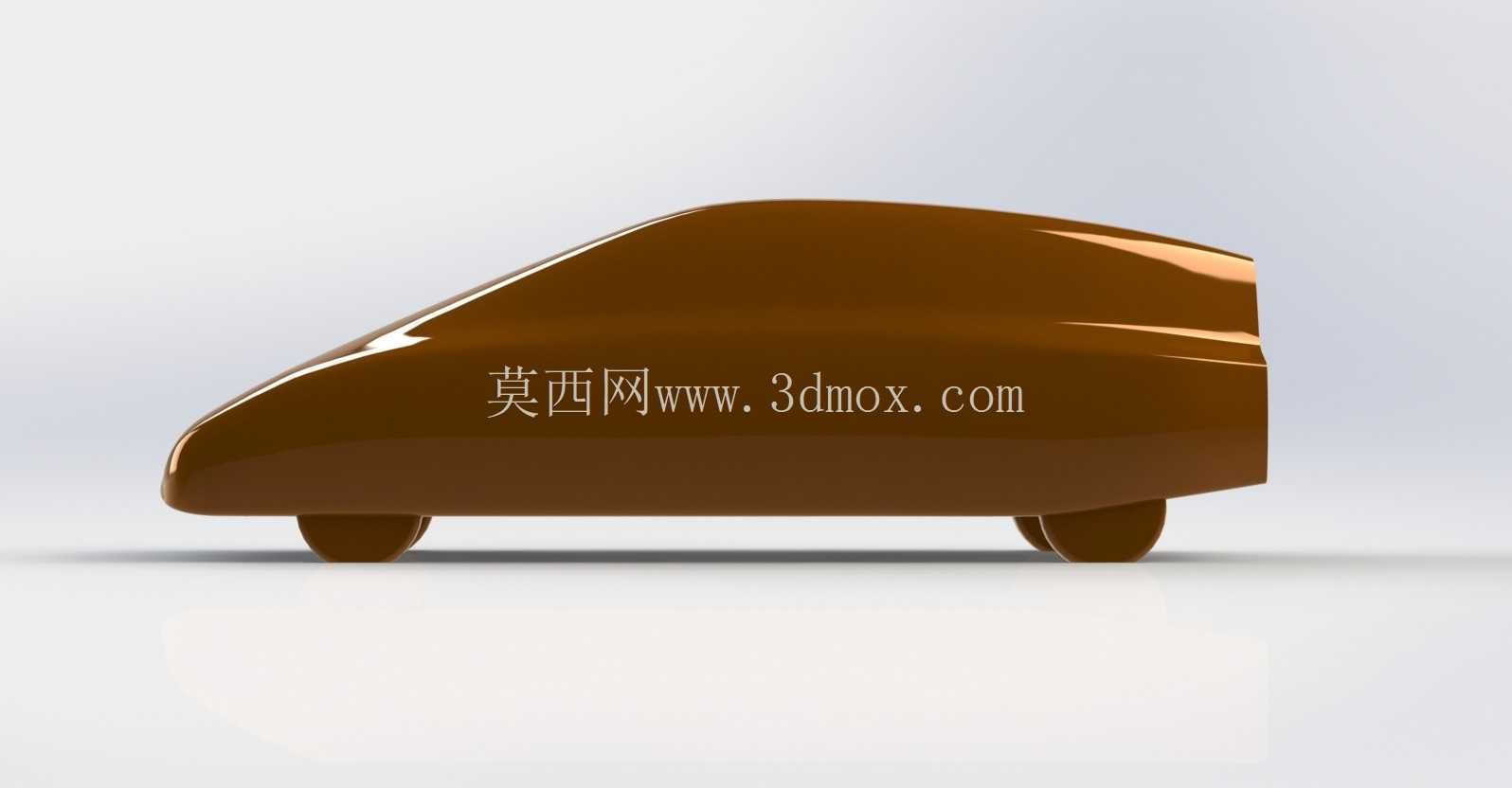

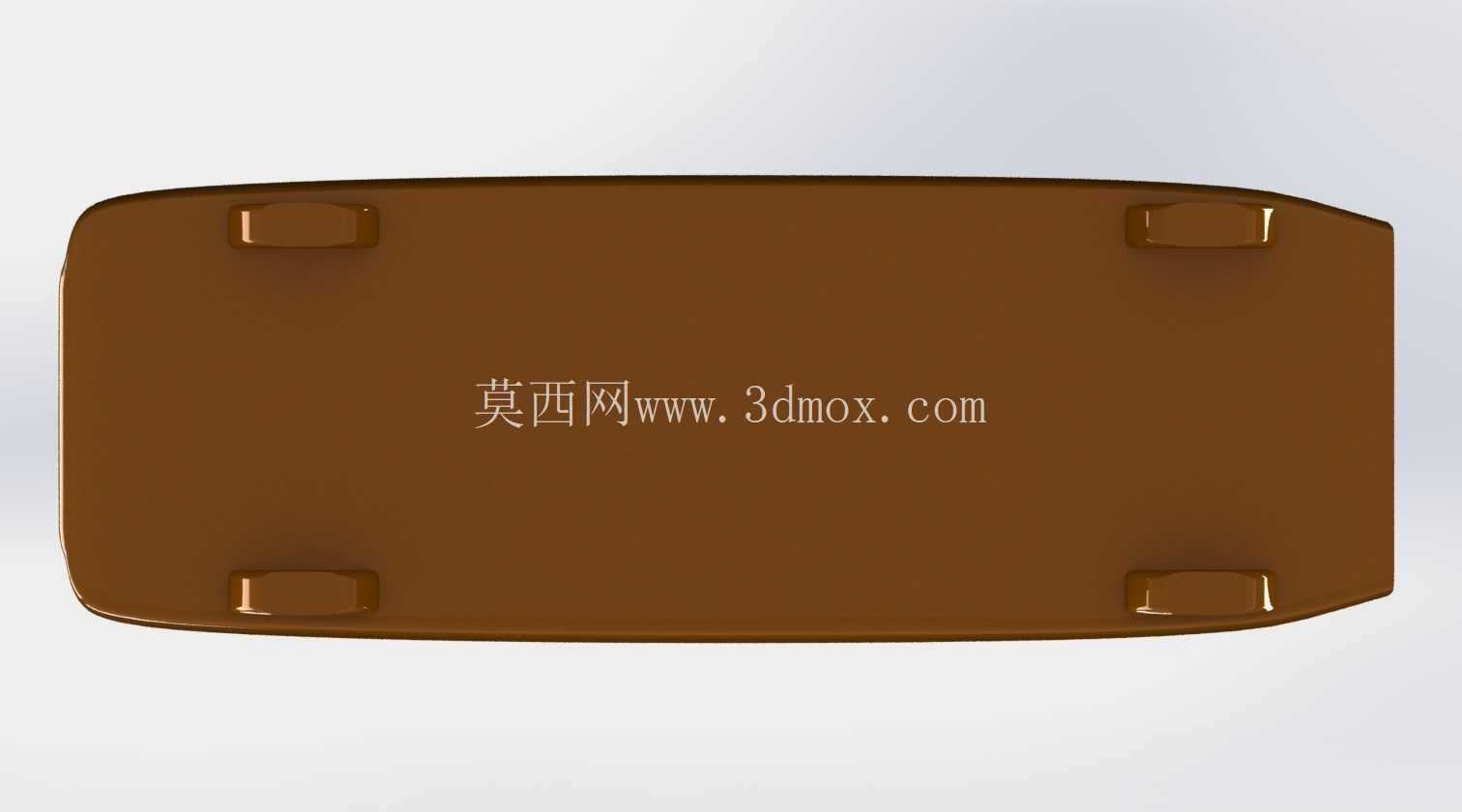

　　对于底盘区域的处理，模型采用了平整化的底盘结构，这也符合CFD仿真中前期方案验证的常规处理方式——在项目早期阶段，底盘结构还未完全定型的时候，通常会先采用平整底盘模型做基础气动性能评估，等到后期底盘结构确定后，再补充底盘细节做精细化仿真，这种处理方式既能保证前期仿真的效率，也能反映车身主体结构的气动特性。轮腔区域也保留了基本的凹陷结构，能够模拟轮腔内部的气流流动对整车气动阻力的影响，不会像很多极简模型那样完全忽略轮腔结构，导致阻力计算结果比实际值偏低。

　　在网格划分环节，这套几何的连续曲面可以很好地支持附面层网格的生成，在车身表面可以顺利生成多层正交性良好的附面层网格，满足不同湍流模型对y+值的要求，不管是采用k-epsilon模型做初步方案筛选，还是采用LES模型做精细化的瞬态流场计算，这套几何都能提供稳定的网格基础，不会因为几何质量问题导致附面层网格出现负体积或者高度突变的情况。
