福特F-150卡车CFD模拟流体域网格模型

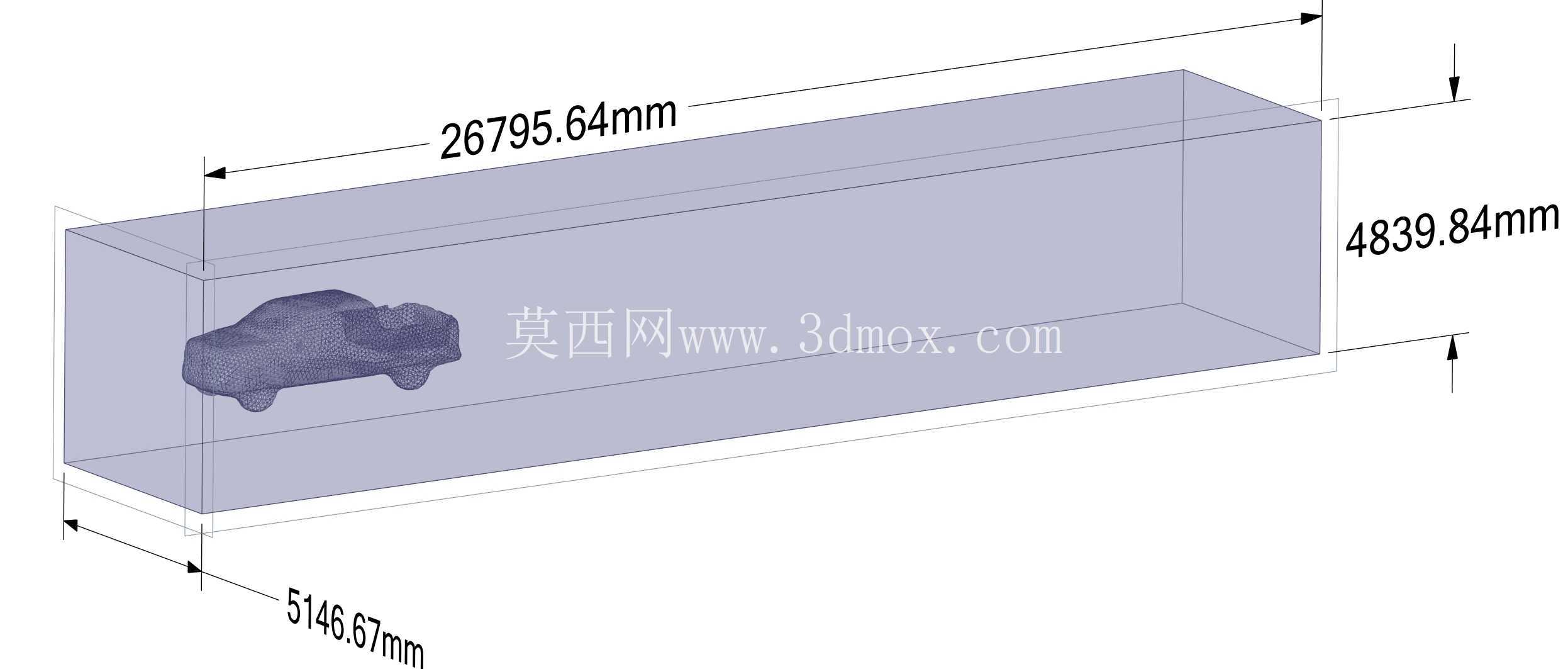

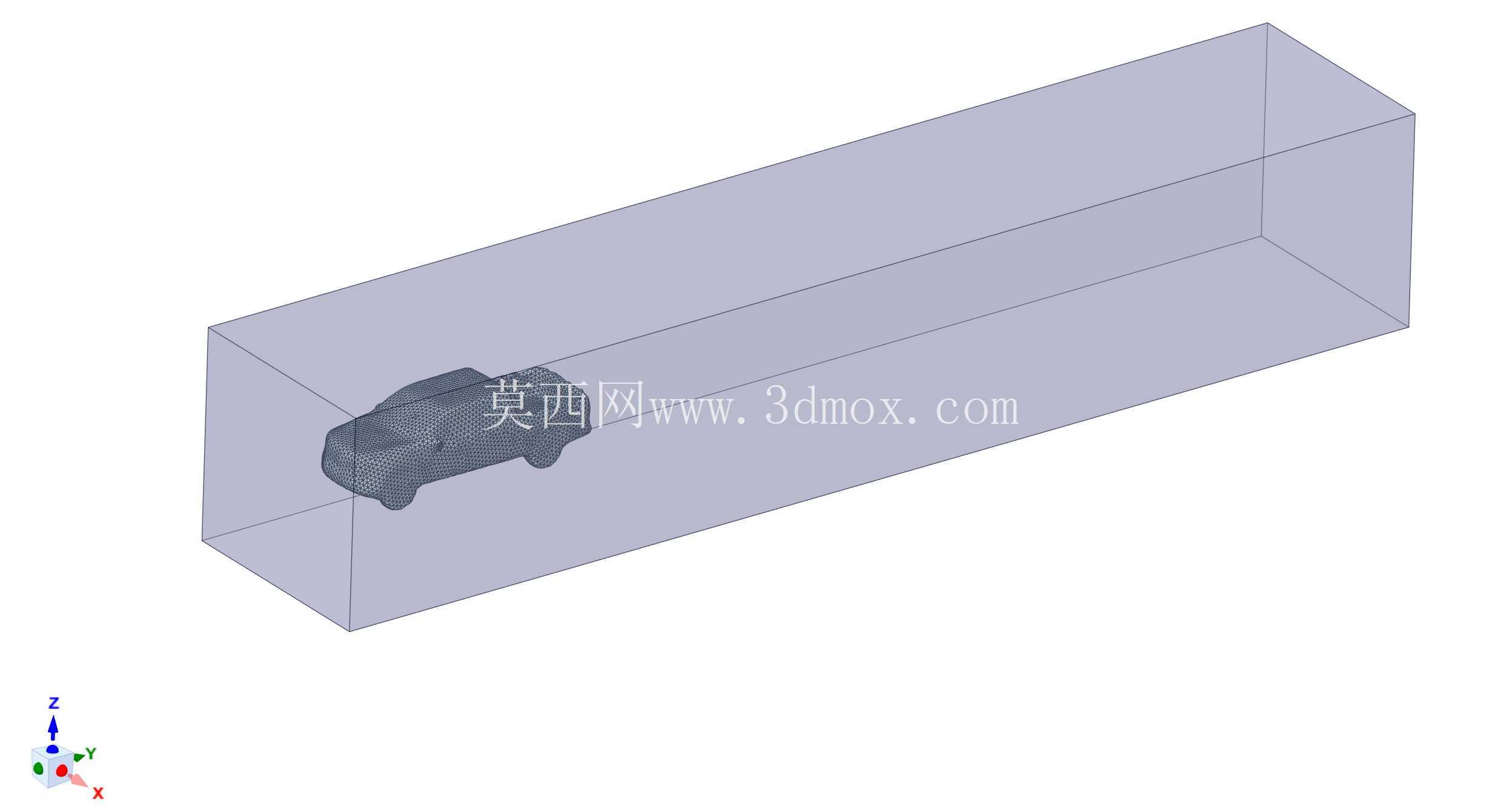

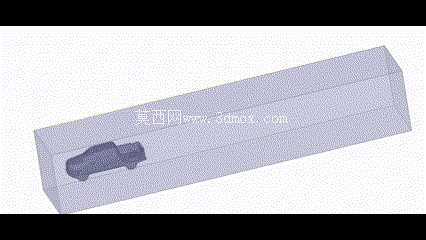

　　在商用车气动性能开发环节，外流场CFD分析是优化风阻系数、提升燃油经济性、验证高速行驶稳定性的核心手段，本次构建的福特F-150卡车流体域及网格模型，正是服务于整车气动性能仿真的前置基础载体。不同于常规零部件建模的尺寸约束逻辑，流体域的边界设定首先要规避计算域过小带来的流场发展不充分问题，实际建模过程中，取车头前方3倍车长、车尾后方7倍车长、车身上方5倍车高、车身两侧各4倍车宽的长方体空间作为计算域，确保气流在接触车身前能够充分发展，尾流区的涡旋结构不会被出口边界截断，同时避免壁面效应对车身周边流场的干扰。

　　模型构建阶段首先完成车身外表面的几何清理，剔除对宏观流场影响极小的细节特征，比如车门缝隙、雨刮结构、轮毂螺栓等微小几何，这类特征尺寸远小于边界层网格的最小尺度，保留反而会导致网格质量下降、计算残差波动，清理后的车身曲面保证G1连续，避免出现尖角、自由边、重叠面等网格划分缺陷。流体域的几何布尔运算需要严格保证车身曲面与流体域实体的拓扑一致性，避免出现负体积网格，尤其是货厢与驾驶室衔接的台阶区域、后视镜安装座、轮拱内侧这些流场分离高发区，几何处理时要保证过渡顺滑，不能出现人为的几何台阶干扰流场分离位置的判断。

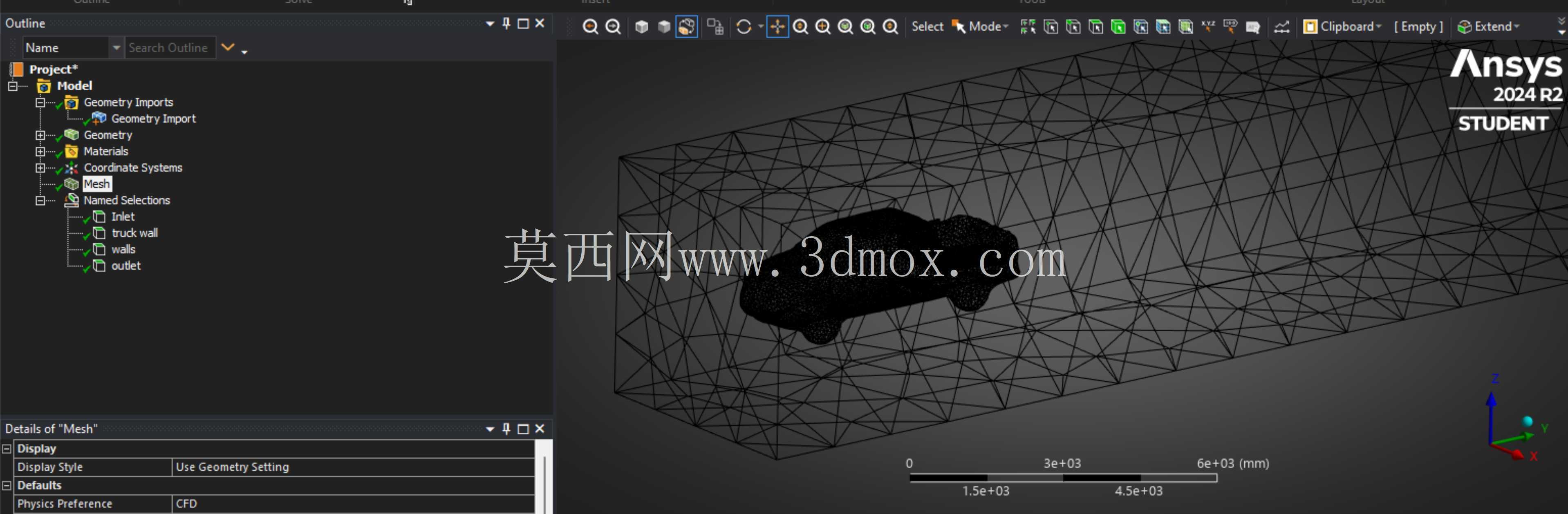

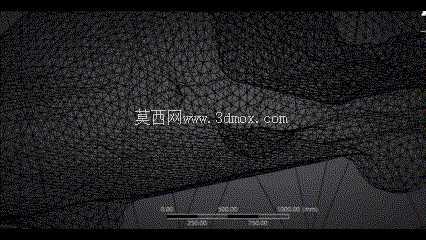

　　网格划分环节采用混合网格策略，车身近壁面区域生成棱柱层边界层网格，第一层网格高度根据目标y+值设定，匹配高雷诺数k-epsilon湍流模型的计算要求，边界层总厚度覆盖车身表面的粘性底层区域，确保壁面剪切力、表面压力的计算精度；远离车身的主流区采用结构化六面体网格，在保证计算精度的前提下降低整体网格数量，提升求解效率；车身周边的尾流区、后视镜尾迹区、轮拱流动区设置网格加密区，加密梯度控制在1.2以内，避免网格尺寸突变带来的数值耗散，准确捕捉这些区域的涡旋脱落、流动分离现象。

　　从实际工程应用场景来看，这套模型可直接用于多工况的气动性能计算：高速匀速行驶工况下，可输出车身表面压力分布云图，识别正压区、负压区的分布范围，为前脸造型优化、货厢导流罩选型提供数据支撑；侧风工况下，可计算不同侧风角下的气动侧力、横摆力矩，验证高速行驶时的侧风稳定性，为底盘调校、ESP控制策略标定提供气动载荷输入；还可通过流场迹线分析，观察货厢区域的涡流结构，优化货厢尾门、侧踏板的设计，降低货厢区域的气动阻力，减少高速行驶时的尘土吸附问题。

　　建模过程中需要特别注意轮腔区域的几何处理，轮胎与地面的接触位置不能出现尖角缝隙，否则会导致局部网格质量极差，实际处理时采用轮胎接地面小幅切平的方式，保证与地面计算域边界的贴合，同时轮腔内部的流动是整车气动阻力的重要来源，网格加密区需要完整覆盖轮腔及轮胎尾迹区域，准确模拟轮胎转动带来的泵吸效应、轮腔内部的涡旋流动。另外地面边界的设定要匹配实际风洞试验的移动地面效应，建模时保证地面与车身底部的距离符合实车离地间隙要求，避免地面边界对流场的不合理干扰。

　　不同于面向生产制造的零部件建模，CFD仿真用的几何模型不需要严格匹配所有生产工艺特征，核心是在保证流场计算精度的前提下，平衡网格数量与计算效率，所有几何简化操作都要围绕不影响核心流场结构的原则开展，比如底盘的管线、悬挂部件如果是做整车宏观气动分析，可以做适当的包覆简化，但如果是研究底盘部件的气动干扰，则需要保留关键结构的几何特征，根据具体的仿真目标调整几何清理的尺度。这套模型的流体域与网格拓扑结构具备良好的复用性，调整车身曲面后可快速完成新造型方案的网格划分，大幅缩短气动性能迭代的周期，支撑造型阶段的多方案快速比选。
