RC模型车用Neu无刷电机三维结构设计

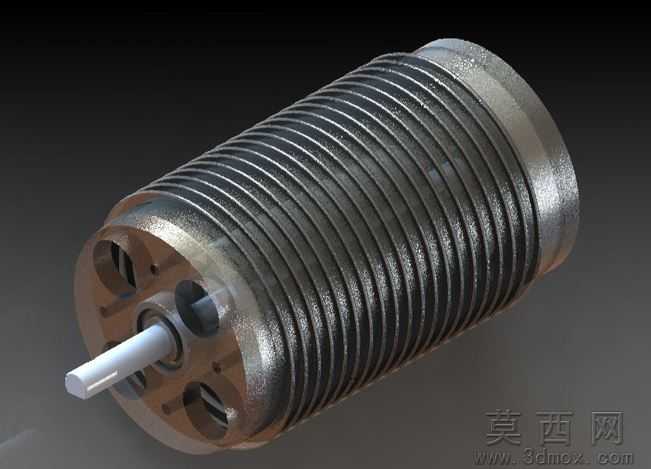

本作品为适配RC平原竞速、1/8 truggy车型的无刷电机三维建模设计，建模过程围绕无刷电机的实际运行结构与外观特征展开，首先基于小型外转子无刷电机的通用尺寸比例搭建基础参数框架，在三维软件中先完成电机输出轴的建模，输出轴采用带扁位的圆柱结构设计，精准还原扁位的铣削平面尺寸，确保与模型车传动接杯的装配匹配度。随后完成电机前端盖的结构建模，前端盖设置有均匀分布的镂空散热孔，同时预留轴承安装位，建模时严格把控孔位的圆周分布角度与安装位的同轴度，保证后续装配的合理性。电机外转子壳体部分采用带密集环形散热鳍片的结构设计，建模时通过阵列特征完成等距分布的散热鳍片绘制，还原壳体表面的金属切削纹理质感，同时对壳体的壁厚做合理设定，兼顾轻量化与结构强度需求。材质渲染阶段，电机壳体与端盖部分赋予金属铝材质，调整材质的粗糙度与金属度参数，还原阳极氧化或切削加工后的金属哑光质感，输出轴部分赋予不锈钢材质，表现出金属轴件的光亮耐磨质感，散热鳍片的缝隙处做轻微的阴影处理，强化结构的层次感。设计过程中充分考虑该款无刷电机的使用场景，针对RC模型车大电流、高转速的运行需求，在结构上预留了足够的散热面积，前端盖的镂空孔位既可以降低整体重量，也能引导气流穿过电机内部带走绕组热量，外转子的鳍片结构随转子转动时可形成主动散热气流，提升电机持续运行的稳定性。建模时对电机各部件的装配关系做了严谨的干涉检查，确保输出轴与端盖轴承位、转子磁钢与定子的间隙符合无刷电机的设计规范，整体模型完整还原了该款小型无刷电机的外观特征与核心结构，可用于RC模型车的动力系统装配仿真、结构展示或相关教学演示使用。
