电动自行车中置电机安装固定结构设计

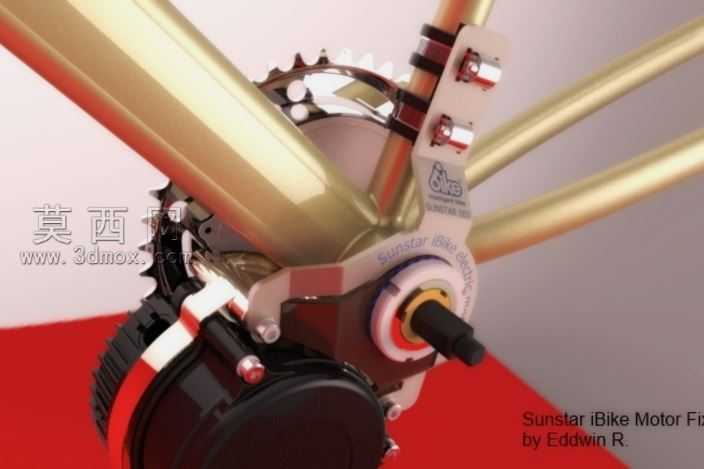

本作品为电动自行车配套的中置驱动电机安装固定结构三维建模成果，建模过程中严格遵循电动自行车五通部位的装配尺寸规范，对电机本体、安装固定支架、车架连接点位、传动输出轴等核心部件进行1:1等比例还原。建模阶段优先采用参数化特征建模逻辑，先搭建电机主体的基础轮廓，通过拉伸、旋转特征完成电机壳体的基础造型，再对安装支耳的螺栓过孔、定位卡槽、轴系避让槽等细节特征进行精细化切除建模，确保所有安装配合面的尺寸公差预留符合机械装配要求，避免后续装配环节出现干涉问题。材质渲染环节针对不同部件的实际材质属性进行参数调校，电机外壳采用哑光黑色工程塑料材质，调整粗糙度参数模拟注塑件的细腻磨砂质感；金属安装支架采用阳极氧化银色铝合金材质，添加细微的金属颗粒纹理与环境反射效果，还原金属机加工后的真实质感；车架管材采用香槟金色金属烤漆材质，调整高光反射参数模拟漆面的光滑透亮效果；传动齿盘、紧固螺栓等钢制部件采用镀锌亮面金属材质，添加轻微的磨损痕迹提升渲染真实感。结构设计上充分考虑中置电机的受力特性，安装支架采用双侧对称固定结构，通过多组螺栓点位将电机与自行车车架五通、后下叉、上管部位牢固连接，有效分散骑行过程中电机输出扭矩带来的载荷，避免支架出现应力集中变形问题；输出轴部位预留了牙盘安装的定位台阶与锁紧螺纹，同时设计了对应的防水密封结构，阻挡骑行过程中泥水、灰尘侵入电机轴系内部，提升部件的耐用性。整体建模过程中对所有相邻部件的装配间隙进行了反复校验，既保证各部件安装后无硬干涉，也避免间隙过大导致装配后出现晃动异响，渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，补光源弱化阴影区域的死黑问题，轮廓光勾勒金属部件的边缘轮廓，最终呈现的渲染效果清晰展现了该电机固定结构的装配关系与细节特征，可直接用于电动自行车动力系统的方案展示、装配模拟以及后续的工程出图参考。
