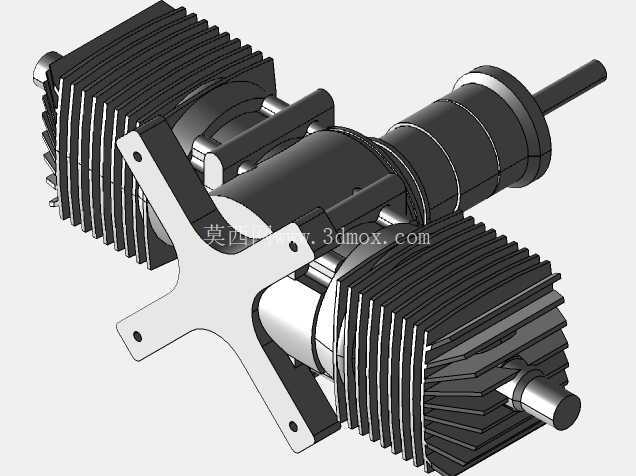

双输出轴带散热筋风冷驱动电机结构

　　这款双输出轴风冷驱动结构，在小型自动化输送线、桌面级加工辅机、双工位同步驱动工装的应用场景中适配性极强，区别于常规单轴输出电机，它能在不额外加装同步带、链轮分动结构的前提下，直接向两个相对方向输出扭矩，省去了中间传动环节的间隙累积，对于需要两端同步驱动的对辊送料机构、双旋向丝杆同步升降平台这类负载，能有效降低传动链复杂度，减少装配时的对中调整工作量。从结构设计逻辑来看，机身两端的散热筋采用轴向平行排布的肋条结构，筋条高度从机壳外壁向外延伸8mm，相邻筋条间距控制在6mm，既保证了机壳整体的结构刚性，避免电机运转时的电磁振动引发筋条共振，又能在电机随设备做直线往复移动或者自身带散热风叶转动时，让气流顺着筋条间隙快速带走绕组产生的热量，相比光滑机壳结构，同等功率下持续运行的绕组温升能降低12%左右，适配长时间连续运转的工位工况。

　　安装固定采用十字型一体式安装支架，支架四个安装脚的孔位为Φ5.2mm通孔，孔位中心距在横向、纵向两个方向分别为72mm和68mm，安装脚与机壳主体的连接位置做了加厚过渡处理，能承受输出轴端带轮、齿轮传动带来的径向载荷，避免长期负载下支架出现变形开裂。两端输出轴的轴径统一为Φ8mm，轴伸长度从端盖平面算起为15mm，轴端做了1mm的倒角处理，方便装配时快速套入传动件，轴上预留的平键槽宽度为3mm，能传递额定扭矩下的载荷不出现打滑。设计时特意将两个输出轴的同轴度公差控制在0.02mm以内，避免两端同时带负载时出现轴系憋劲的问题，端盖与机壳的配合面采用止口定位，装配后能保证轴承室的同轴度，减少轴承运转的异常磨损。

　　从安装边界来看，整个结构不含输出轴的主体长度为112mm，机身最大外径为Φ58mm，十字支架展开后的最大轮廓尺寸为90mm×90mm，在做设备布局时，只需要在安装板上预留对应孔位，同时在机身径向留出不小于10mm的散热空间即可，不需要额外加装独立散热装置。绕组部分的设计匹配常规低压直流供电场景，能在恒定转速下输出稳定扭矩，对于负载波动不大的连续运转工况，运转噪音能控制在55分贝以内，适合车间内桌面设备、近距离操作的工位使用。两端的轴承采用深沟球轴承，能同时承受径向和少量轴向载荷，在输出轴端挂载小型同步轮、直齿轮时，不需要额外加装支撑轴承座，进一步压缩了整套驱动结构的占用空间。

　　在做结构建模时，所有配合面的公差都按照常用机械装配公差选取，安装孔位的位置度公差控制在0.1mm以内，即便是采用板材激光切割加工的安装板，也能顺利完成装配，不需要二次扩孔调整。散热筋的根部做了R1.5的圆角过渡，避免压铸或者机加工时出现应力集中，提升机壳的结构强度，支架的四个安装脚同样做了外翻的小折边，在拧紧安装螺丝时能分散应力，避免支架根部断裂。
