工业用5.5kW三相感应电动机结构设计

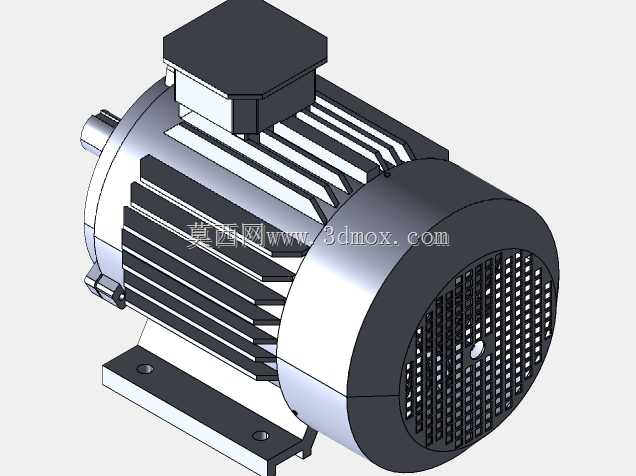

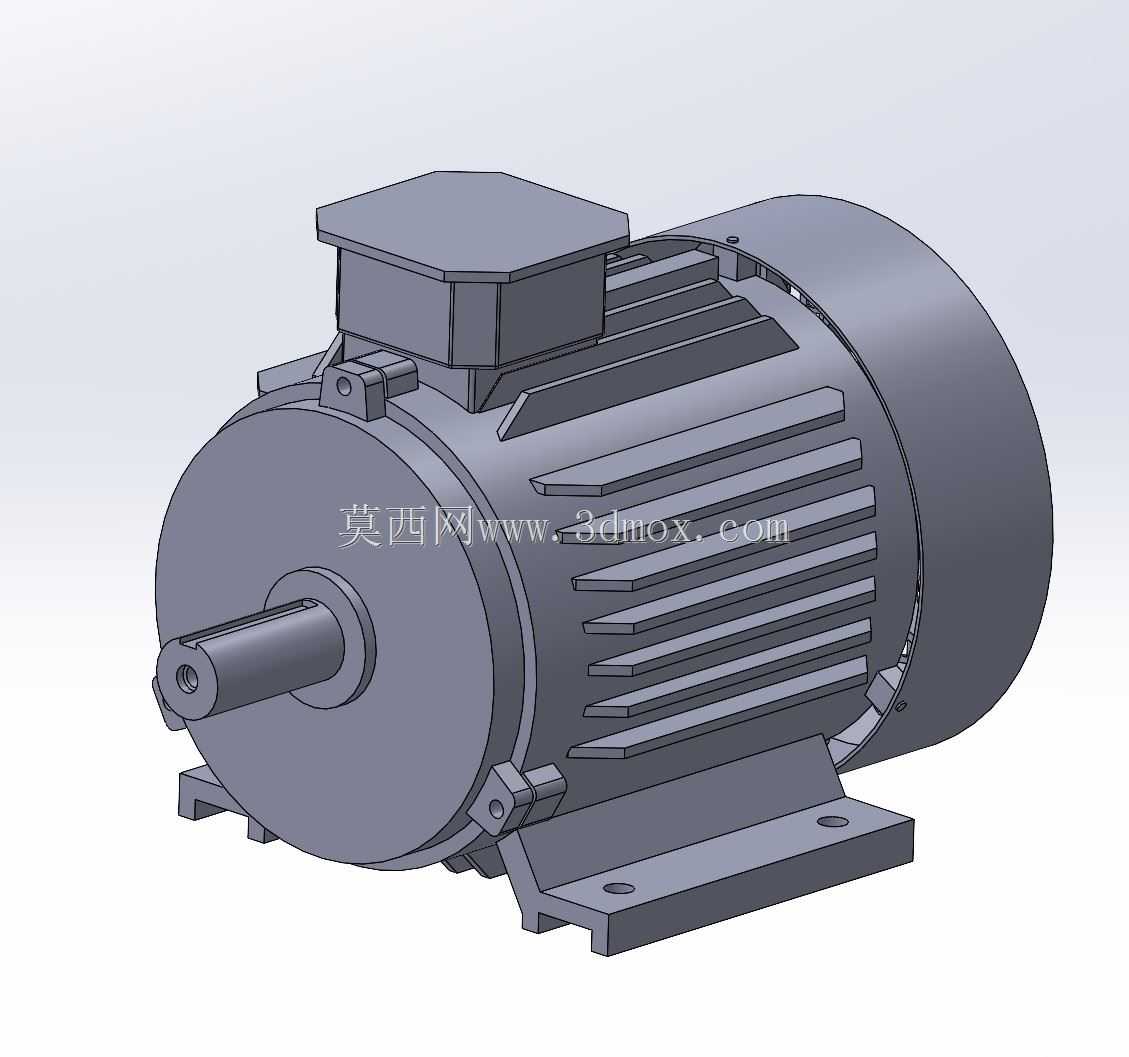

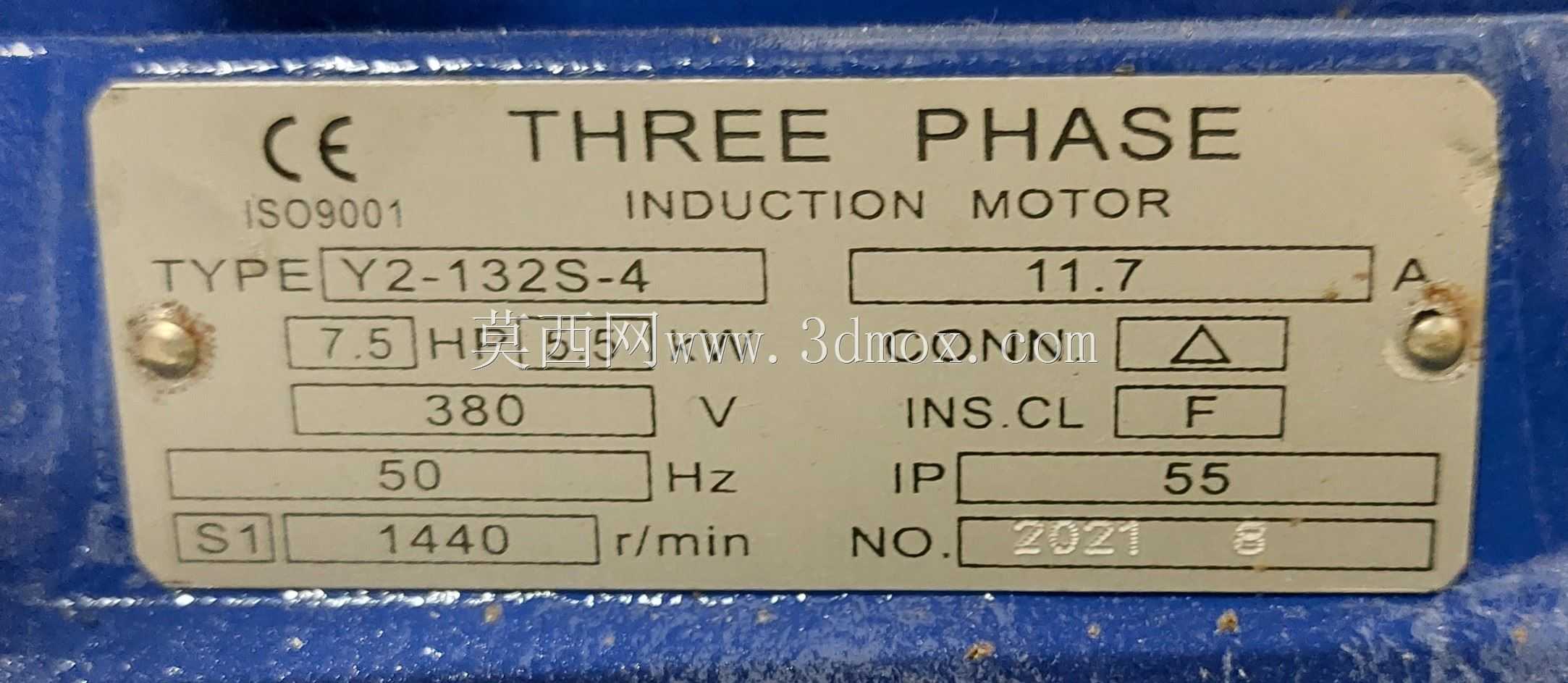

　　在各类工业生产场景中，三相感应电机是产线动力输出的核心部件，从输送线辊道驱动、机床主轴进给、风机水泵负载，到小型自动化设备的动力源，5.5kW这个功率段覆盖了绝大多数中小型工业设备的动力需求，也是机械设计选型中接触频率极高的一款动力单元。做这款电机的三维结构时，首先要考虑的是现场安装的适配性，底脚安装的孔位间距、轴伸直径、键槽尺寸都严格遵循通用工业标准，保证用户替换同功率段电机时不需要额外修改安装机架，轴伸端的配合公差选k6过渡配合，能兼顾传动件的装拆便利性和运转时的同轴度，避免长期运转出现轴头磨损、键槽滚键的问题。

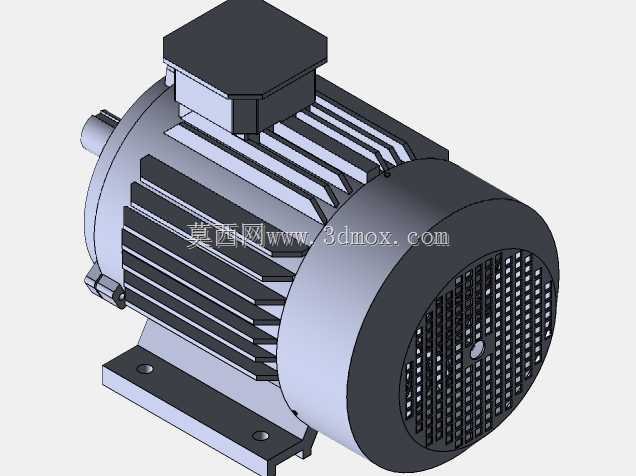

　　机身的散热筋结构是设计时反复调整的部分，沿轴向均匀分布的平行散热筋，既增加了机壳的散热面积，又能在电机自带的风叶转动时形成顺畅的轴向风道，把定子绕组产生的热量快速带走，避免夏季满负载运行时出现绕组温升超标的情况。接线盒布置在机身上方，预留了足够的线缆弯曲空间，进线口的密封结构适配常见的格兰头规格，不管是走镀锌钢管布线还是波纹管防护，都能方便现场电工接线操作，接线盒内部的接线柱间距满足电气安全间隙要求，避免三相接线之间出现爬电、短路的隐患。

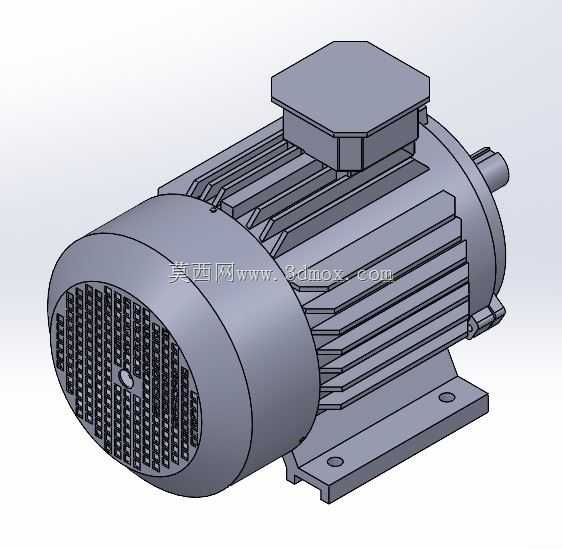

　　后端的风罩采用格栅式通风结构，格栅的开孔尺寸做了优化，既保证足够的进风面积，又能防止车间内的较大铁屑、杂物被吸入风叶打坏风叶或者磕碰散热筋，风罩和机壳的连接采用卡扣加螺栓的双重固定，设备运行时的振动不会导致风罩松动移位。前端盖和后端盖的轴承室位置，设计时考虑了轴承的轴向定位，选用深沟球轴承承受径向负载，同时预留了少量的轴向窜动间隙，补偿电机运转时轴受热伸长的量，避免轴承出现抱轴、过热烧毁的问题。

　　做三维建模的时候，所有的安装边界尺寸都做了参数化关联，比如底脚的安装孔距、轴中心高、轴伸长度这些关键尺寸，都和选型样本上的通用尺寸保持一致，结构工程师在做整机组装的时候，可以直接把这个电机模型调入装配体，不需要反复核对安装尺寸，也不用担心和实际采购的电机出现干涉问题。机壳的材质默认按铸铁件建模，壁厚均匀，过渡位置都做了铸造圆角，符合铸造工艺的要求，不会出现壁厚突变导致的铸造缺陷，散热筋的厚度从根部到顶部逐渐减薄，既保证散热效果，也兼顾铸造时的拔模便利性。

　　在实际设备选型中，5.5kW三相感应电机常搭配变频器使用，实现转速调节，所以建模时也考虑了加装独立散热风机的扩展空间，用户如果需要做变频低速运行，可以直接在后端风罩位置替换独立风机，不需要改动电机主体的安装结构。定子和转子的内部结构虽然在整机装配时不需要完全展示，但建模时也预留了绕组、铁芯的位置参考，方便做电机性能仿真的时候直接调用结构模型，做电磁场、温度场的耦合分析。

　　很多刚入行的结构工程师做设备设计时，经常会忽略电机的安装维护空间，这款模型在接线盒侧、风罩侧都预留了足够的操作空间参考，调入装配体后可以直接检查周边结构是否会挡住接线操作、是否有足够的空间拆装风罩清理杂物、是否预留了轴承加注润滑脂的操作位置，避免设备加工组装完成后才发现维护空间不足，需要重新拆改机架的问题。底脚的安装孔做成长圆孔的形式，方便现场安装时调整电机的位置，张紧皮带或者调整联轴器的同轴度，安装孔的沉台深度足够容纳标准螺栓的头部，不会出现螺栓头凸出来影响电机放平的问题。

　　从实际应用的角度看，这款电机的结构覆盖了B3底脚安装的最常用形式，后续如果要做B5法兰安装、B35立卧两用的衍生型号，只需要修改前端盖的结构，机壳、定子、转子、轴、风叶、风罩这些通用部件都可以直接借用，能大幅减少系列化设计的重复建模工作量。建模时所有的配合面都做了简化处理，去掉了不必要的工艺倒角、小圆角，保证装配体运行时的流畅度，不会因为模型过于细碎导致大型装配体打开卡顿，同时关键的配合尺寸、安装尺寸完全准确，不会影响整体的装配干涉检查和工程图导出。
