弯通式快接管路接头三维结构设计

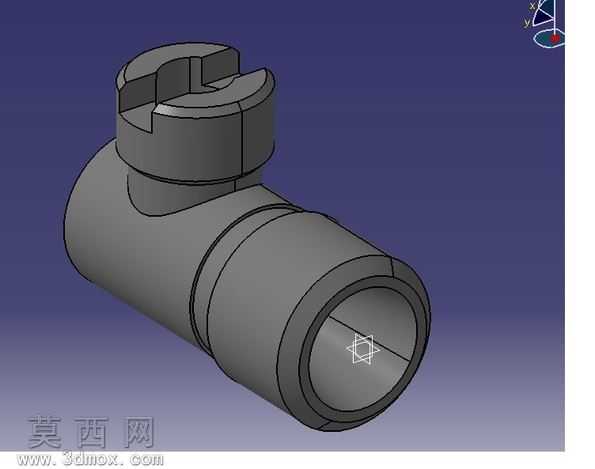

本作品为弯通式管路快接接头的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上与特征建模结合的设计思路，先梳理接头的功能逻辑：该构件用于管路系统的直角转向连接，一端为承插式管路对接端，另一端为顶部开槽的快接锁紧端，可实现管路的快速装拆与转向导通。建模阶段首先绘制主体回转截面草图，通过凸台拉伸、回转特征生成接头的主体弯通基体，对承插端做等壁厚抽壳处理，预留管路插入的内腔空间，同时在承插端外壁设计多道环形止退槽，用于安装密封胶圈与锁紧卡环，保障管路连接后的密封性与防脱性能。针对顶部的快接锁紧结构，通过切除拉伸生成对称的锁紧开槽，再对开槽边缘做圆角过渡处理，避免应力集中导致的结构开裂，同时在快接端与弯通主体的衔接位置设计加强凸台，提升构件整体的结构强度。材质渲染阶段采用哑光金属质感的工程材质，模拟实际五金接头的铸钢或硬质铝合金材质表现，对内腔壁、开槽配合面做精细的面处理，还原零件加工后的表面粗糙度效果，整体结构无冗余特征，所有壁厚、倒角、槽位尺寸均参考通用管路接头的行业规范设定，各特征参数可编辑调整，能够直接对接后续的工程图生成、装配干涉检查以及3D打印样件验证，可用于流体管路系统的装配设计演示、五金配件的结构教学参考，也可作为管路系统虚拟装配的标准构件调用，模型的结构细节完整还原了快接弯通接头的核心功能结构，兼顾了设计合理性与建模规范性。
