多通接口式流体喷嘴结构三维设计

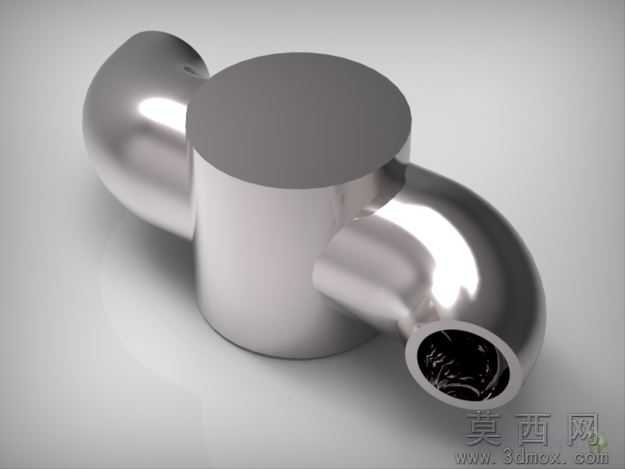

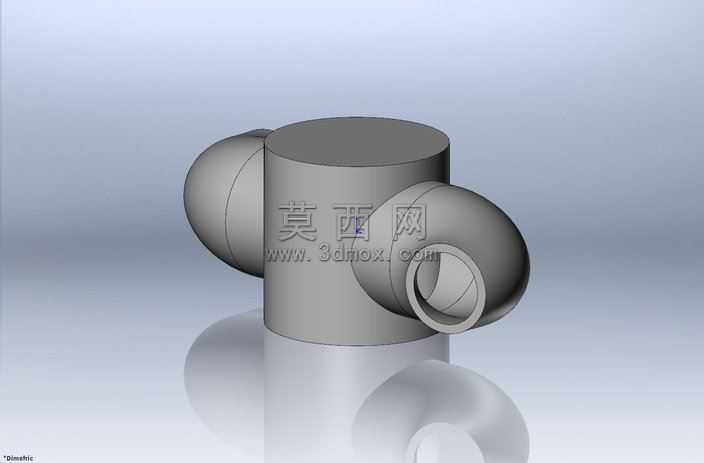

本作品为多通接口式流体喷嘴的三维结构设计，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以中心圆柱腔体作为核心基体，通过基准面定位确定三个侧向接口的分布角度与相对位置，保证各接口轴线与中心腔体轴线垂直相交，避免流体输送过程中出现不必要的流向折损。建模过程中优先使用凸台拉伸、旋转凸台等基础特征搭建主体轮廓，针对接口端部的圆弧过渡结构，采用圆角特征与曲面剪裁结合的方式处理，既保证外壁曲面的顺滑连续性，也避免应力集中问题的出现。接口部分采用等壁厚空心结构设计，通过抽壳特征统一控制整体壁厚参数，同时在接口端面预留了标准管路对接的限位台阶，可直接匹配对应规格的管路连接件，无需额外做适配修改。材质渲染阶段选用哑光金属材质，模拟常用的不锈钢喷嘴材质表现，调整环境光与反射参数，还原金属构件在常规工业场景下的视觉质感，同时添加地面反射效果，清晰呈现模型的整体轮廓与结构比例。结构设计上充分考虑流体介质的流通需求，中心腔体与各侧向接口的连接处做了圆弧导流处理，减少流体在腔体内的紊流现象，提升喷射作业时的流量稳定性。整体模型的特征树逻辑清晰，所有尺寸均做参数化关联，可根据实际使用的流量需求、管路规格快速调整接口通径、腔体容积、整体外形尺寸等参数，适配不同工况下的流体喷射、管路分流使用需求。建模完成后通过干涉检查功能验证各结构部分无重叠干涉，壁厚均匀性符合常规五金构件的加工工艺要求，可直接用于后续的工程图导出、3D打印样件制作或者注塑、铸造工艺的前期结构验证。
