带弹簧复位结构的手动拉深工具

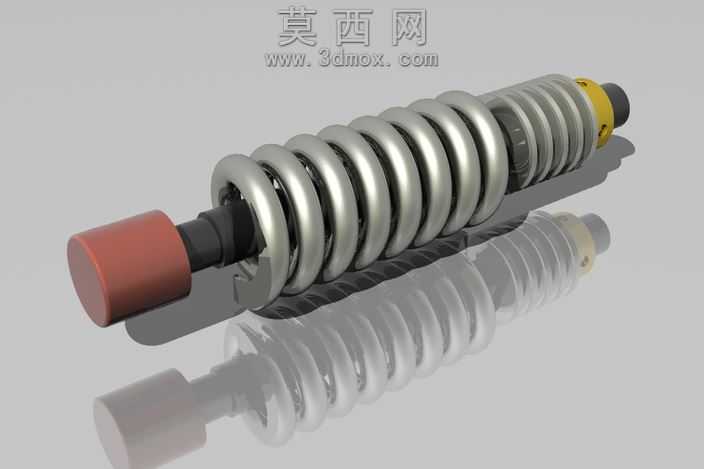

本作品为手动拉深作业用的工装工具三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对工具的核心功能组件进行拆分建模：最顶端的红色按压操作头采用圆柱加圆角过渡的造型，建模时通过拉伸凸台配合圆角特征处理边缘，保证握持按压的触感合理性；中部的透明导向套筒采用薄壁拉伸结构，建模时预留内部推杆的滑动间隙，通过同轴度约束保证推杆运动无卡滞；套筒下方的灰色限位法兰盘采用圆盘加中心通孔的结构，通过拉伸切除完成中心过孔与侧边定位槽的制作，用于限定工具的按压行程与安装定位；下部的螺旋复位弹簧采用螺旋线扫描特征生成，建模时严格匹配弹簧的节距、中径与丝径参数，保证弹簧压缩与复位行程和工具整体行程匹配；最底端的螺纹连接头采用装饰螺纹线特征还原外螺纹结构，用于连接拉深作业的执行端头。材质渲染阶段，针对不同部件赋予对应材质属性：顶端操作头赋予哑光红色塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感；中部透明套筒赋予半透明PC塑料材质，设置适当的折射与透明度参数，可直观展示内部推杆的结构；限位法兰盘赋予浅灰色硬质工程塑料材质，添加细微的颗粒纹理增强真实感；复位弹簧赋予镀锌金属材质，调整金属度与反光参数还原弹簧钢材的金属光泽；底端螺纹头赋予发黑处理金属材质，模拟工具受力部件的表面处理效果。结构设计上，整体采用同轴式布局，所有部件围绕中心轴线装配，通过同轴心、重合等装配约束保证各部件的运动关系：按压顶端操作头时，内部推杆沿透明套筒向下运动，压缩下部螺旋弹簧，底端连接头可带动拉深端头完成作业动作；松开操作头后，弹簧的复位弹力推动推杆与操作头回到初始位置，实现单次作业后的自动复位，无需额外手动复位操作，可有效提升手动拉深作业的操作效率。设计过程中重点考量了手动操作的人机工程学，顶端操作头的直径与按压面弧度适配手指按压的受力角度，限位法兰盘的直径尺寸可避免操作时工具过度伸入作业位，弹簧的弹力参数经过模拟验证，既保证复位动作顺畅，又不会因弹力过大导致按压力度过高增加操作负担，整体结构紧凑无冗余部件，各零件的加工工艺性良好，塑料部件均可采用注塑工艺成型，金属弹簧与螺纹头为标准五金件可直接采购适配，适合小型手动拉深作业场景使用。
