铸造型滑块支座组合式机械构件

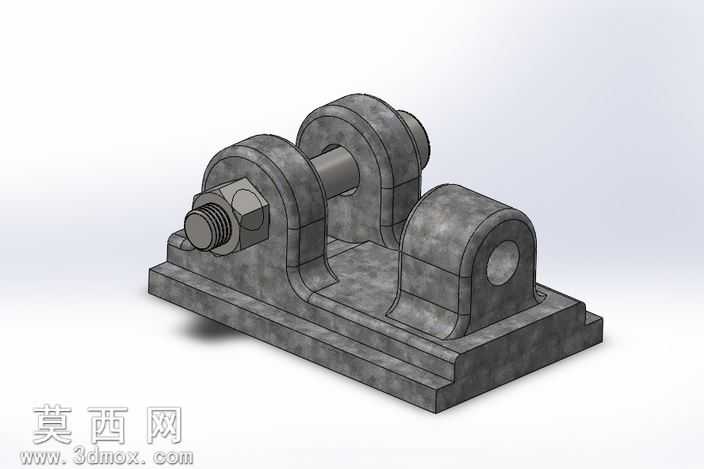

该机械构件采用三维参数化建模方式完成整体设计，建模过程中以自底向上的装配逻辑为核心，先分别完成底座、两个立式支撑耳座、穿装销轴、锁紧螺母、配套垫圈等独立零件的特征构建，再通过同轴配合、面贴合约束、轴向限位约束完成整体装配，确保各部件的相对位置精度符合机械传动的公差要求。建模阶段对底座的安装定位槽、支撑耳座的同轴销孔、销轴的螺纹段与光轴段过渡位置均做了精细化的特征处理，避免出现锐边、非连续曲面等影响结构合理性的问题，所有圆角、倒角特征均按照机械加工的工艺要求设置参数，还原真实零件的加工细节。材质渲染环节为构件赋予了铸钢材质效果，通过调整材质的粗糙度、金属度、环境光遮蔽参数，还原铸钢件表面细微的颗粒质感与哑光金属光泽，销轴与螺母部分则做了精钢加工面的材质区分，通过高光反射的差异体现不同加工工序带来的表面质感区别，渲染时采用柔和的侧上方打光方案，清晰呈现构件的结构层次与装配关系，避免阴影过重遮挡关键结构细节。结构设计上，该构件采用一体式底座加双支撑耳的布局，底座底部设置的定位凸台可实现与安装基面的快速对位，两个支撑耳的同轴销孔用于穿装滑动销轴，端部的六角螺母与垫圈组合可实现销轴的轴向锁紧，防止工作过程中销轴窜动脱出，支撑耳与底座的连接位置设置了加强过渡结构，可有效承载滑动过程中传递的径向载荷，避免应力集中导致的结构变形。设计思路围绕滑动导向部件的实用需求展开，整体结构紧凑，装配逻辑简单可靠，既满足滑动传动的功能需求，也兼顾了零件加工的工艺性与装配维护的便捷性，可作为滑动机构的基础支撑组件适配多类工装设备的滑动导向场景。
