160毫米自行车盘式制动刹车盘设计

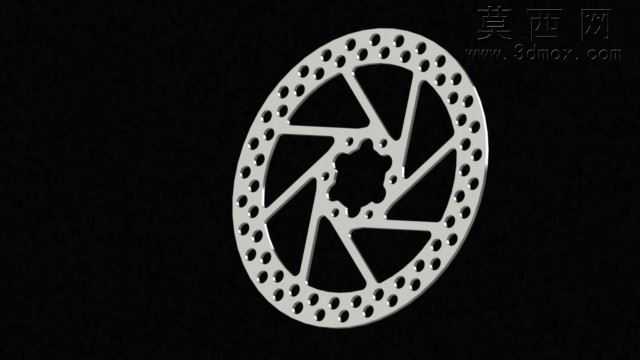

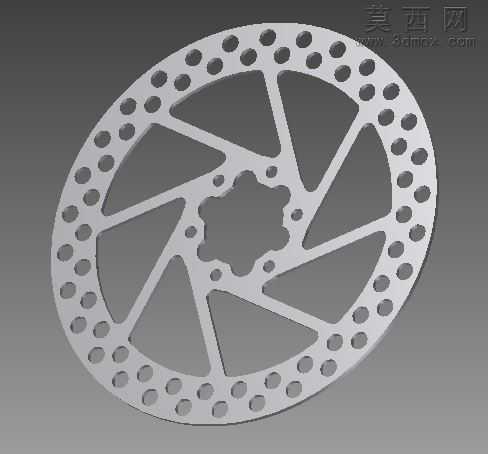

本作品为160毫米规格自行车盘式制动器的刹车盘三维建模成果，建模过程围绕实体结构还原与工程实用性展开，首先参考市售Tektro同规格成熟产品的实测尺寸，在三维建模环境中完成基础轮廓绘制：先确定160毫米的标准外圆直径，再定位中心花键安装位的轮廓，该花键结构为适配自行车花鼓安装的标准六齿异形结构，建模时严格匹配安装孔位的分布角度与尺寸公差，确保后续虚拟装配时可与花鼓、夹器结构精准契合。完成基础轮廓后，对盘面结构进行精细化建模：盘面采用放射状三角辐条支撑结构，共设置九组放射状镂空辐条，在保证结构刚性的前提下最大化降低零件自重，同时提升制动过程中的散热效率；盘面外圈沿圆周均匀排布两圈圆形散热孔，孔位间距经过受力仿真验证，避免应力集中导致的盘面开裂问题。建模过程中对盘面边缘做了微小倒角处理，还原真实零件的去毛刺工艺特征，中心安装位的台阶结构也按照实际装配需求做了分层建模，区分安装贴合面与非接触面的尺寸差异。材质设置阶段，为模型赋予不锈钢金属材质，调整金属粗糙度参数模拟真实刹车盘的哑光磨砂金属质感，渲染时采用侧上方45度柔光打光，清晰呈现盘面的镂空结构、孔位排布与中心花键的细节特征，同时通过光影对比突出盘面的厚度层次与结构立体感。设计思路上，该刹车盘定位为山地车、公路车通用的入门级制动配件，160毫米直径兼顾制动力矩与重量控制，放射状镂空与散热孔的组合设计，既可以在连续制动时快速导出摩擦产生的热量，避免热衰减导致的制动力下降，也能在雨天骑行时快速排走盘面的积水与泥沙，减少制动异响与来令片磨损；中心花键结构采用通用标准规格，可适配市面上绝大多数主流规格的自行车碟刹花鼓，具备良好的配件通用性。建模全程遵循机械零件建模的参数化原则，所有尺寸均可通过参数面板快速调整，可快速衍生出140毫米、180毫米等不同直径的同系列刹车盘模型，也可根据需求调整辐条造型、孔位密度来适配不同定位的制动产品设计需求，模型同时预留了来令片摩擦区域的结构标识，可直接用于后续的制动性能仿真、装配干涉检查等工程验证环节。
