小型足球机器人用全向轮结构设计

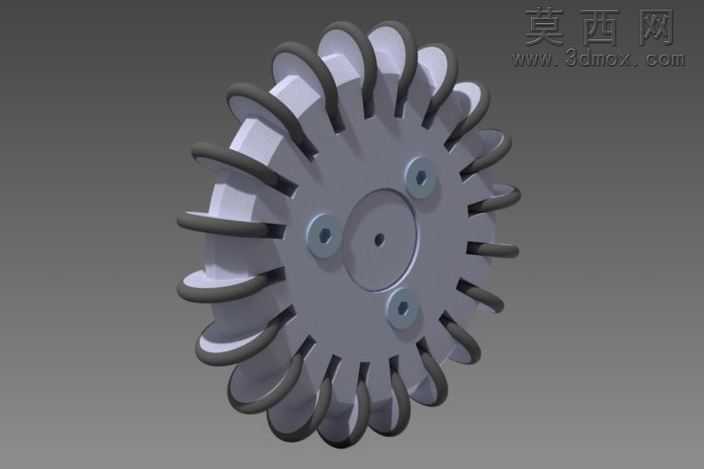

本模型为适配小型足球机器人的全向轮三维结构，建模过程中首先完成核心轮毂的参数化绘制，以中心定位孔为基准，沿圆周方向均匀排布20组滚轮安装位，保证轮体转动时的动平衡性能。轮毂主体采用硬质工程塑料的材质设定，建模时对三个安装固定孔做了沉台结构处理，既保证与机器人底盘的安装贴合度，也避免固定螺栓突出影响轮体运转。外圈的橡胶滚轮采用O型圈标准件适配设计，建模时单独拆分每个滚轮的旋转副结构，确保每个小滚轮都可独立绕自身轴转动，实现全向移动的运动特性。渲染阶段对轮毂部分赋予哑光浅灰塑料材质，还原PC与数控机床加工后的表面质感，橡胶滚轮部分赋予深灰哑光橡胶材质，通过材质粗糙度的差异区分不同部件的物理属性，同时添加柔和的环境光遮蔽效果，清晰展现轮体的层叠结构与安装间隙。设计过程中严格控制轮体最大直径为61毫米，适配小型机器人的底盘安装空间，所有滚轮的外轮廓共同构成完整的圆形滚动面，保证轮体在主方向转动时的平顺性，同时侧向小滚轮的自由转动特性，可让机器人实现横向平移、原地旋转等多自由度运动，无需额外转向机构即可完成全方位移动动作。建模时对每个配合部位都做了公差预留设计，确保实际加工后滚轮可灵活转动无卡滞，安装孔的位置精度严格匹配小型足球机器人的通用安装标准，可直接适配多数同规格竞赛类机器人的底盘安装需求。
