工业用密封防护灌浆帽结构设计

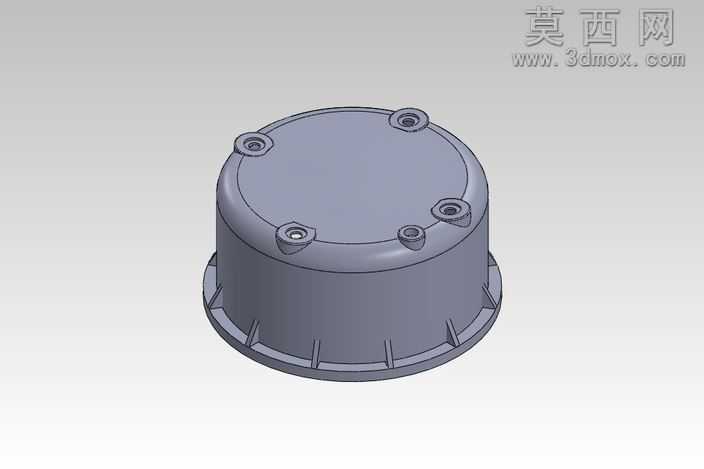

本灌浆帽三维模型采用SolidWorks进行参数化建模设计，整体为带法兰边的圆柱桶式结构，建模过程中优先保证结构的装配适配性与密封防护性能。建模阶段首先绘制主体回转截面草图，通过旋转凸台命令生成帽体基础轮廓，帽体顶部为微弧过渡的平面结构，避免直角应力集中，同时在顶部周向均匀分布六个带安装孔的凸台，凸台采用拔模处理，凸台中心的安装孔为沉孔设计，可适配内六角螺栓的安装需求，保证螺栓安装后头部不突出帽体顶面，避免外部磕碰损伤紧固件。帽体下部外侧设计有周向分布的竖向加强筋，加强筋从法兰边向上延伸至帽身中部，既提升了帽体整体的结构刚性，降低薄壁结构受外力挤压产生形变的概率，也能在灌浆作业时引导浆料流动，减少局部窝气的问题。底部法兰边做了圆角过渡处理，法兰端面预留密封槽位，可适配橡胶密封圈实现端面密封，避免灌浆过程中出现漏浆问题。材质设计上默认选用工程聚丙烯材质，渲染时赋予哑光浅灰色塑料材质，调整材质粗糙度参数还原工程塑料的表面质感，对安装孔、加强筋、密封槽等细节位置做了边线高亮处理，清晰展示结构细节。设计思路围绕灌浆作业的实际工况展开，整体壁厚均匀控制在3mm，既保证结构强度也控制了零件重量，周向均匀分布的安装孔可实现与对接基座的牢固连接，帽体内腔尺寸经过公差适配设计，可紧密套合在对接管件端部，实现注浆过程中的端部密封，防止浆料溢出，同时可阻挡外部杂物进入注浆通道。建模过程中所有特征均保留完整参数，可根据实际对接管件的尺寸快速调整帽体内径、安装孔位置、法兰直径等参数，适配不同规格的注浆管路使用需求，模型细节完整，无破面、重叠面等建模问题，可直接用于工程出图、3D打印样件验证或者数控加工生产。
