M16规格膨胀式机械锚栓结构设计

　　做建筑结构加固、设备基座固定的工程人都清楚，锚栓选不对，后续的安装精度、结构承载能力全都会出问题，M16规格的膨胀式锚栓，是中型载荷固定场景里用得非常普遍的一类紧固件，日常做钢结构支架固定、中型设备基座锚固、幕墙龙骨连接、管线支吊架安装的时候，经常会用到这个规格的锚栓。

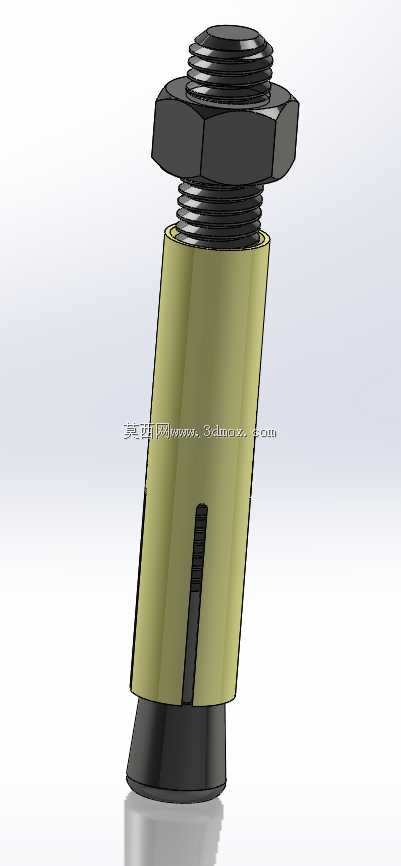

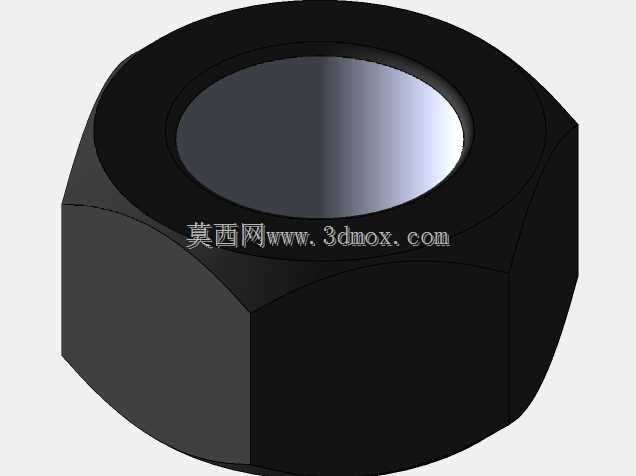

　　从结构设计逻辑来看，这款锚栓走的是外胀式机械锁止的路线，没有采用化学药剂粘结的形式，完全靠机械结构的挤压力实现锚固，也就不存在化学药剂老化、受温度影响固化失效的问题，在温差变化大、有长期振动载荷的安装场景里，适配性比化学锚栓更好。整个零件拆解开来看，最上端是标准M16六角锁紧螺母，配套的平垫直接压在被固定件的安装面上，螺母往下是带全螺纹的锚栓杆体，杆体下半部分是开了纵向伸缩缝的膨胀套筒，套筒最下端是带锥度的胀头，整个结构没有多余的零散零件，现场安装的时候不会出现小配件掉落丢失的情况。

　　实际安装的时候，操作逻辑也很清晰：先在混凝土、砖石等硬质基层上，按照锚栓的外径参数钻出匹配深度的直孔，清掉孔内的浮灰碎屑之后，把整套锚栓敲入钻孔内，保证上端的螺纹段露出足够的长度来穿过被固定件的安装孔，之后用扭矩扳手锁紧上端的六角螺母，随着螺母不断拧紧，拉力会带动下端的锥度胀头往膨胀套筒内部移动，把开了纵向缝的套筒均匀撑开，让套筒外壁紧紧压在钻孔的内壁上，靠金属之间的静摩擦力、以及套筒胀开后和基层孔壁的咬合嵌合力，来承受后续的拉拔载荷、剪切载荷。

　　从安装边界条件来说，这款M16锚栓对钻孔的精度有明确要求，钻孔直径偏差不能超过0.5mm，钻孔深度要比锚栓的植入深度深10mm左右，避免孔底有碎屑导致锚栓无法完全到位；安装的时候基层的厚度不能小于锚栓植入深度的1.5倍，防止胀紧的时候把基层撑裂，相邻两个锚栓的间距不能小于10倍锚栓公称直径，也就是160mm，锚栓到基层边缘的距离不能小于8倍公称直径，也就是128mm，这些边界参数都是实际工程里反复验证过的，要是不满足这些安装要求，锚栓的实际承载能力会比设计值低40%以上，很容易出现锚固失效的问题。

　　从功能特性上来说，这款锚栓的膨胀套筒做了等分开缝设计，一共开了三条均匀分布的纵向伸缩缝，胀紧的时候三个方向的胀开量完全一致，不会出现单侧受力导致锚栓偏斜的问题，锁紧之后的应力分布更均匀，长期受振动载荷的时候不容易出现松动。杆体和套筒都采用了碳钢材质做表面氧化处理，日常在室内干燥环境下使用有足够的防锈能力，如果是在户外或者潮湿环境使用，也可以更换镀锌或者不锈钢材质的同规格产品，结构尺寸完全通用。

　　在实际的工程应用里，这款M16锚栓的额定拉拔载荷可以达到50kN左右，额定剪切载荷可以达到35kN左右，足够应对普通的钢结构次梁固定、1吨以内的中小型设备基座安装、幕墙主龙骨的锚固、消防管线和通风管道的重型支吊架固定这类场景。和同规格的化学锚栓相比，它安装之后不需要等待固化时间，锁紧螺母之后马上就可以承载，赶工期的项目里用起来效率更高，而且后续如果需要拆卸调整，只要把螺母松开，把胀头敲回套筒内部，就可以把整套锚栓从钻孔里取出来，不会在基层里残留固化的化学药剂，对需要临时固定、后续要调整位置的安装场景非常友好。

　　做三维建模的时候，这个零件的建模难点主要在膨胀套筒的纵向开缝、下端锥度胀头的配合尺寸上，要保证胀头的锥度和套筒下端的内锥面完全贴合，螺母拧紧到额定扭矩的时候，套筒的胀开量刚好和钻孔直径形成过盈配合，不会出现胀开量不够导致锁止力不足，或者胀开量过大导致套筒开裂的问题。建模的时候还要注意螺纹段的长度设计，要保证被固定件厚度在10mm到30mm之间的时候，螺母都有足够的啮合长度，不会出现螺纹啮合不够导致滑牙的问题，六角螺母的对边尺寸要符合标准紧固件的通用规范，现场施工的时候用普通的24号扳手就可以操作，不需要特殊的专用工具。

　　很多新手结构设计师在选锚栓的时候，往往只看公称直径，忽略了植入深度、安装边界的要求，比如在薄混凝土板上用长锚栓，或者锚栓离边缘太近，最后安装完之后拉拔测试不达标，还要重新打孔补装，反而耽误工期。这款M16锚栓的结构设计就是针对最常见的C30混凝土基层做的优化，只要满足安装边界的要求，承载能力的冗余量足够应对大部分中型载荷的固定需求，不管是做建筑结构加固，还是工业设备的安装固定，都是非常可靠的紧固件选项。
