18*25*R28规格工程电缆拖链结构设计

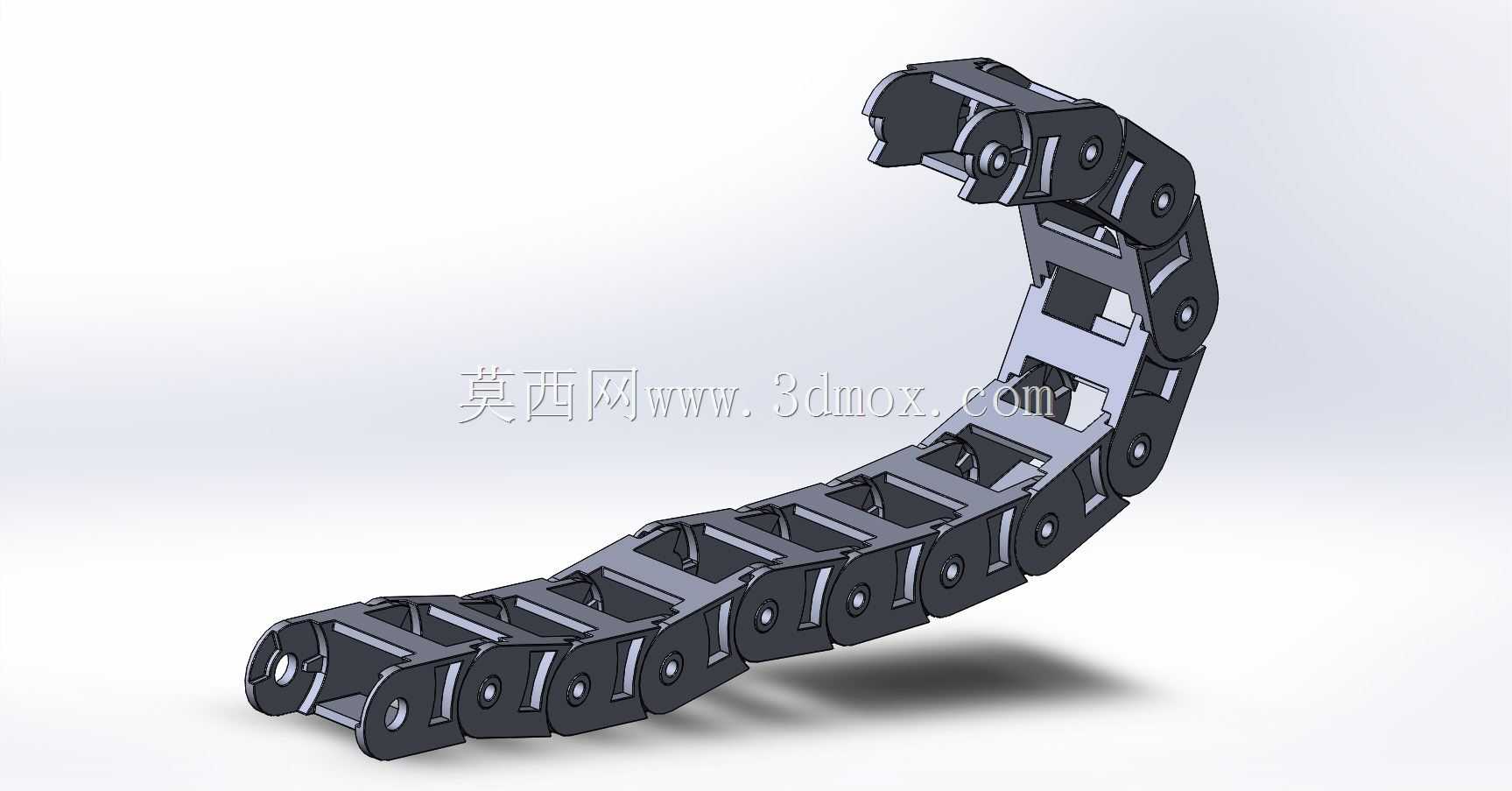

　　在各类自动化生产线、数控机床、桁架机械手、工程起重设备的移动走线场景中，电缆拖链是保障线缆、油管、气管在往复运动过程中不受拉扯、磨损、卡滞的核心防护部件，这款1825R28规格的拖链，正是针对小行程、紧凑安装空间的设备走线需求开发的结构方案。从实际工程选型的角度看，该款拖链的弯曲半径设定为28mm，适配内径18mm高度、25mm宽度的内腔空间，能够容纳最多6根直径4mm以下的控制电缆，或是2根直径8mm的气动软管，完全满足小型自动化模组、桌面型加工设备的走线容量需求，不会出现内腔冗余过大导致的线缆在拖链内部窜动，或是空间不足挤压线缆外皮的问题。

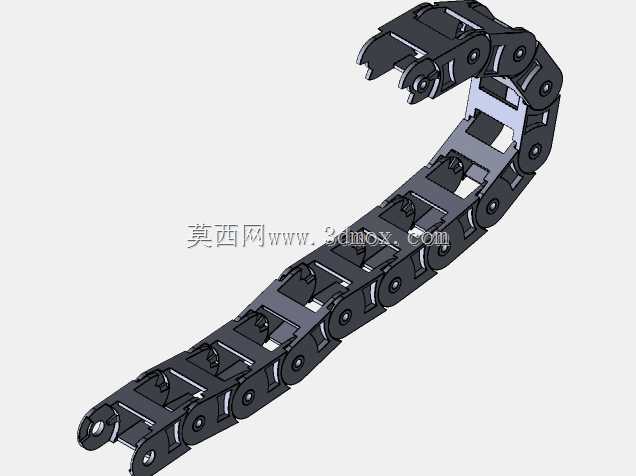

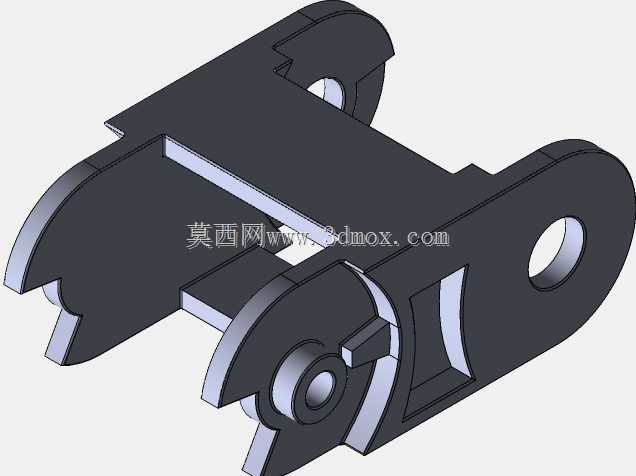

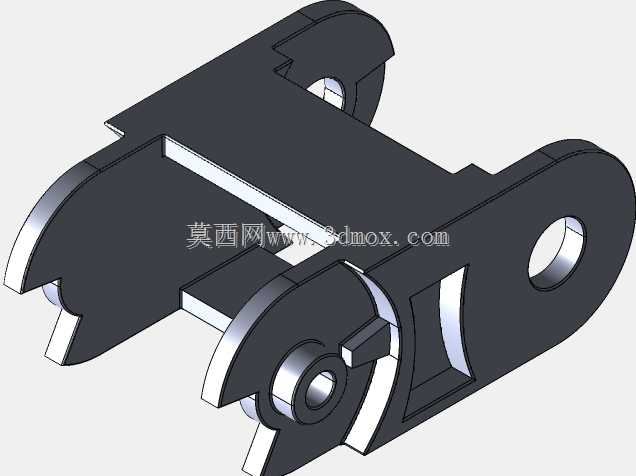

　　在结构设计层面，这款拖链采用了双侧链板加一体式横隔档的经典组合结构，每一节链板之间通过凹凸卡扣式的铰接结构连接，不需要额外的销轴固定件，装配时只需要将相邻链板的铰接位对准按压即可完成拼接，拆解时也可以用平口螺丝刀撬动铰接位的卡扣即可分离，在现场维护更换局部损坏链节的时候，不需要将整根拖链全部拆下，能够大幅缩短设备停机维护的时间。链板的铰接转动角度经过严格限位，单节链板的最大转动角度控制在3度以内，整根拖链拼接完成后，弯曲段的圆弧过渡均匀，不会出现局部折角，能够避免线缆在拖链弯曲过程中出现小于允许弯曲半径的弯折，有效延长内部线缆的使用寿命。拖链的上下横档采用可开启式设计，不需要将拖链从设备上拆下，就可以直接掀开横档更换内部的线缆或气管，对于需要频繁调整气路、电路布局的实验类设备、小批量定制化设备来说，这种设计能够大幅降低现场布线的调整难度。

　　从安装边界来看，这款拖链的固定端和移动端都采用了通用的平板式安装接头，接头上预留了两个M4的螺丝安装孔，安装孔的中心距与拖链本体的宽度匹配，固定时可以直接将接头锁在设备的安装面或者拖链槽内，不需要额外定制转接板。拖链在直线运行时的悬空段最大允许长度为0.8米，当行程超过这个长度时，可以配套加装拖链支撑槽，避免拖链在长行程运行时出现下塌、侧弯的问题。拖链运行时的噪音控制在45分贝以内，适合用在对环境噪音有要求的实验室设备、办公区域配套的自动化设备上，不会因为拖链运行的碰撞噪音影响周边环境。

　　在实际应用场景中，这款小规格拖链常被用在桌面型3D打印机的X轴走线、小型点胶机的Z轴气管防护、视觉检测设备的相机模组线缆防护、自动锁螺丝机的批头组件走线等场景，这类场景的共同特点是设备行程短、安装空间紧凑、内部线缆数量不多，不需要大规格的重载拖链，这款拖链的轻量化结构不会给设备的运动轴带来额外的负载负担，链板采用的增强尼龙材质具备自润滑特性，铰接位置不需要定期加注润滑油，长期往复运行也不会出现卡顿、磨损掉屑的问题，能够适配洁净车间的使用要求。设计过程中，针对拖链在高速往复运动下可能出现的链板脱节问题，在铰接位的卡扣结构上增加了防脱凸台，当拖链以最高2m/s的速度往复运行时，链板之间的连接不会因为惯性冲击出现松脱，能够满足大部分中低速自动化设备的运行速度要求。拖链的整体外形在伸直状态下为矩形截面，弯曲段的外侧圆弧平滑，不会与周边的设备结构件发生刮蹭，在安装布局时，只需要预留出弯曲半径28mm对应的圆弧空间，就可以保证拖链全行程运行无干涉，不需要额外预留过多的安全间隙，能够帮助设计人员压缩设备的整体外形尺寸，提升设备的空间利用率。
