NACA0012标准翼型三维数模结构设计

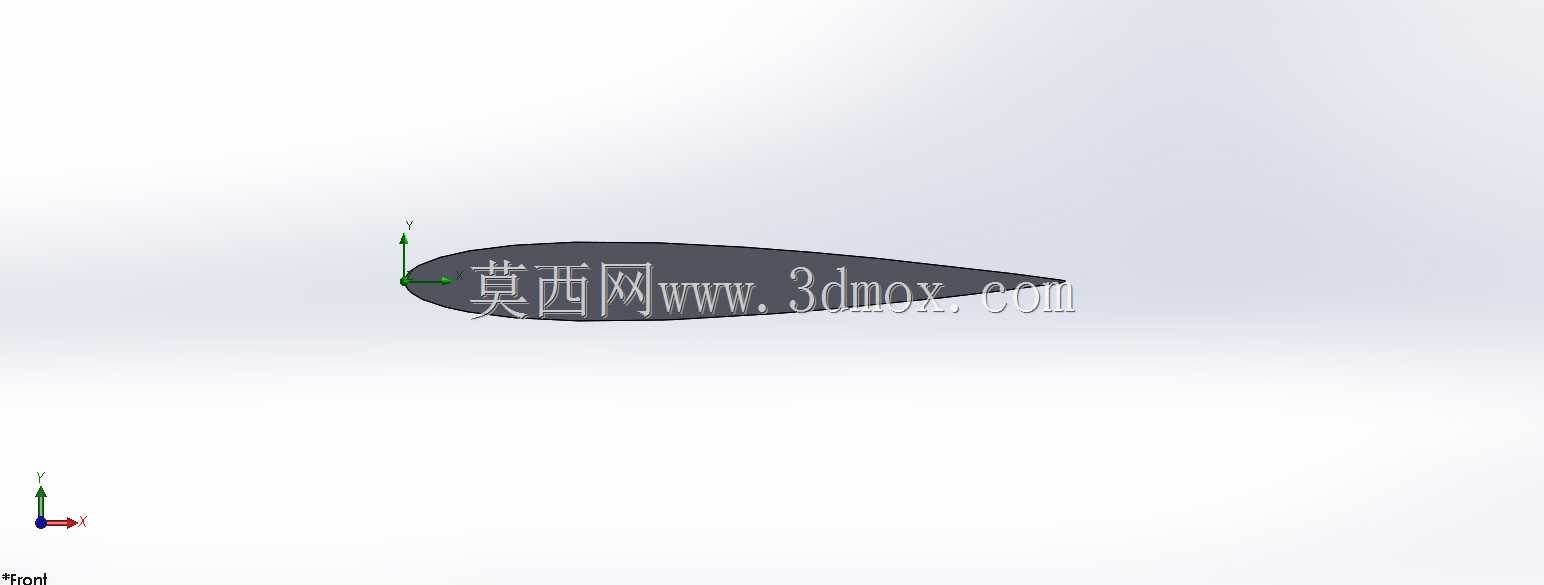

　　在航空航天、流体机械相关的结构设计与仿真验证工作中，翼型作为决定气动效率的核心基础结构，其几何精度直接影响后续仿真结果的可信度与实体部件的实际性能表现。本次呈现的NACA0012翼型三维结构，是低速航空领域应用极为广泛的对称翼型构型，这类翼型的最大厚度位置位于弦长30%处，相对厚度为弦长的12%，对称的几何特性使其在零攻角状态下不会产生额外升力，压力分布沿弦向对称分布，气动阻力系数在设计工况下处于较低水平，常被用于固定翼无人机的水平尾翼、小型通航飞机的主翼中段、低速风洞的校准标模，甚至部分轴流风机的叶片截面构型设计中。

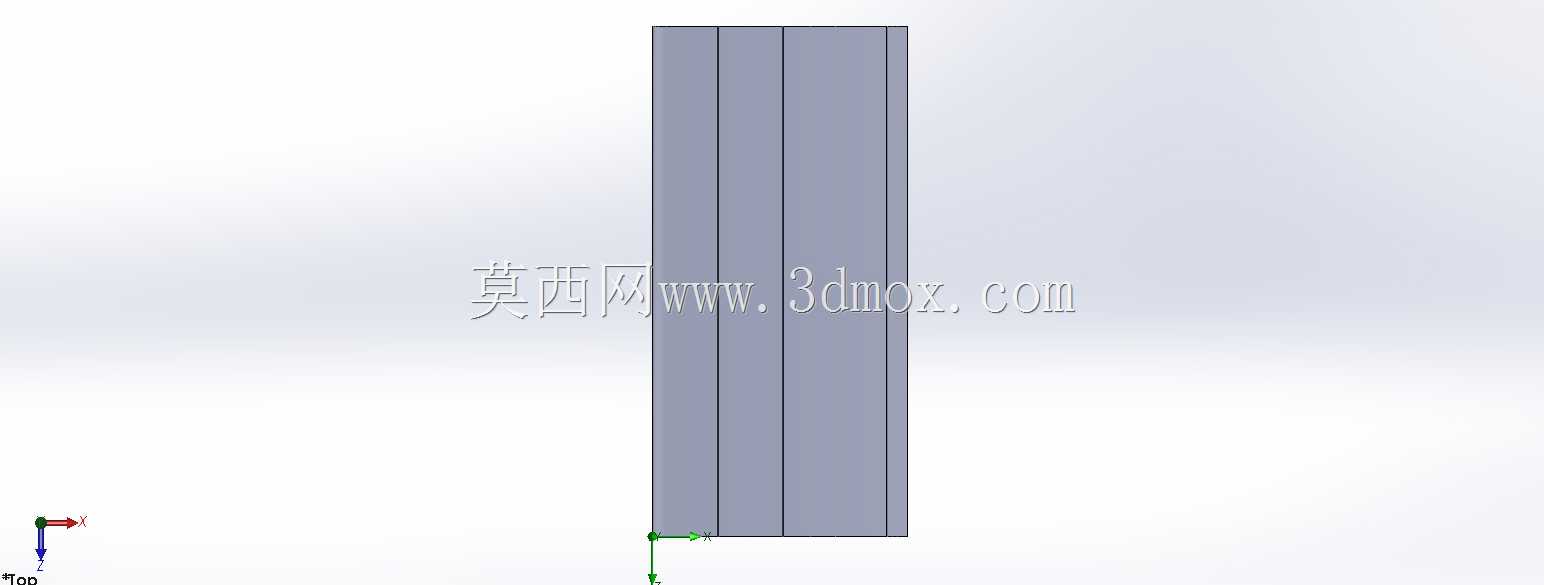

　　从实际工程应用的角度来看，这类标准翼型的三维数模不需要额外做曲面光顺的二次处理，因为其轮廓完全遵循NASA公开的NACA翼型坐标生成规范，翼型表面的曲率连续无拐点，导入流体仿真软件后可以直接划分结构化网格，避免因曲面几何缺陷导致的网格畸变问题，大幅缩短前期仿真预处理的时间成本。在结构设计层面，该翼型段采用等弦长直翼段的构型，没有加入扭转角与后掠角设计，属于最基础的翼型基准段，既可以作为基础构型叠加扭转、 taper等参数生成完整机翼，也可以直接截取不同长度的段用于教学演示、风洞验证试验件的加工参考。

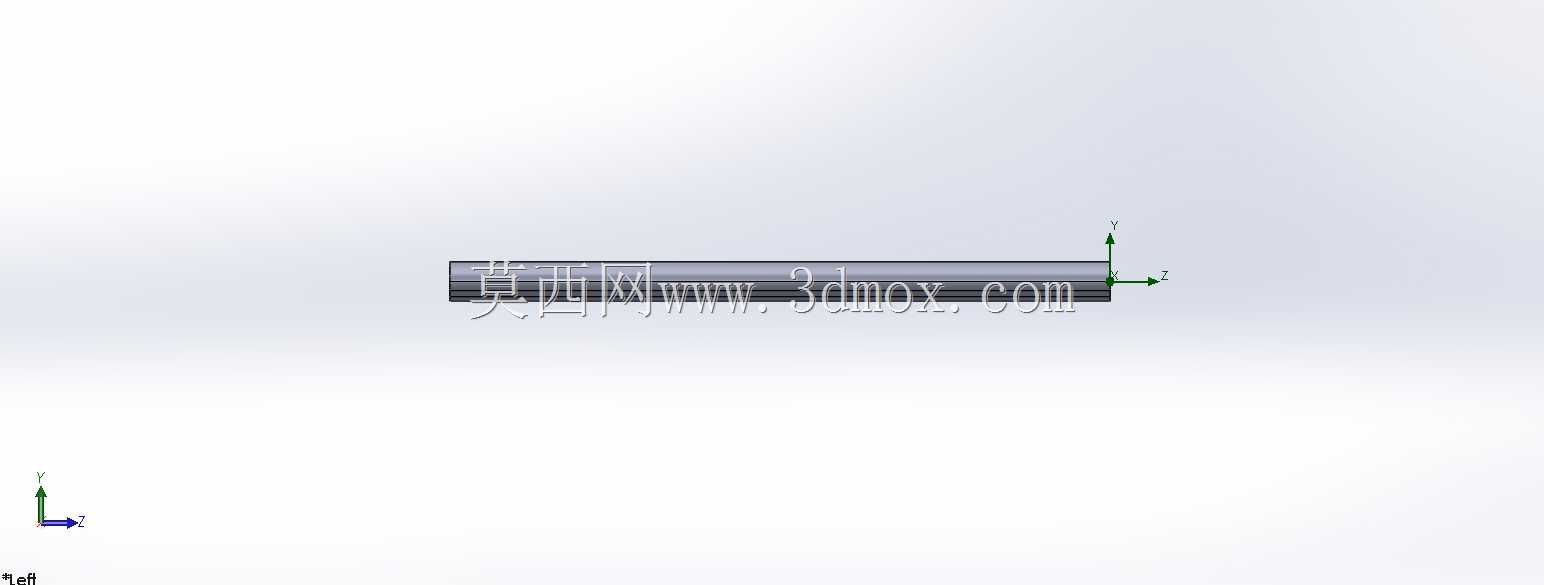

　　在安装边界的适配性上，该翼型段的端面为垂直于翼展方向的平面，设计时预留了与翼肋、翼梁连接的基准面，使用者可以根据实际安装需求在翼型内部挖除减重腔，或者在弦向特定位置添加安装孔位，不会破坏翼型外表面的气动外形。需要注意的是，这类标准翼型的前缘半径为固定值，在做实体加工时如果采用数控铣削工艺，要保证前缘区域的走刀步长足够小，避免出现多段折线拼接的情况，否则会导致前缘气流提前分离，直接改变翼型的失速攻角特性，与仿真计算结果产生较大偏差。

　　从设计思路的溯源来看，NACA0012作为早期开发的低速对称翼型，其设计初衷是为了获得在正负攻角下一致的气动特性，因此在做尾翼应用时，不需要为了配平做额外的外形修型，操纵面的铰链力矩线性度更好，能有效降低飞控系统的配平计算难度。在非航空领域的应用中，这类翼型也常被用于高速列车的受电弓导流罩、赛车的尾翼稳流片、甚至部分建筑通风系统的导流叶片设计，因为其在低亚音速范围内的阻力特性稳定，不会在较宽的攻角范围内出现气流突然分离的情况，结构的受力状态也更为平稳，做结构强度校核时的载荷计算更为简便，不需要考虑复杂的非定常气动力带来的疲劳载荷问题。

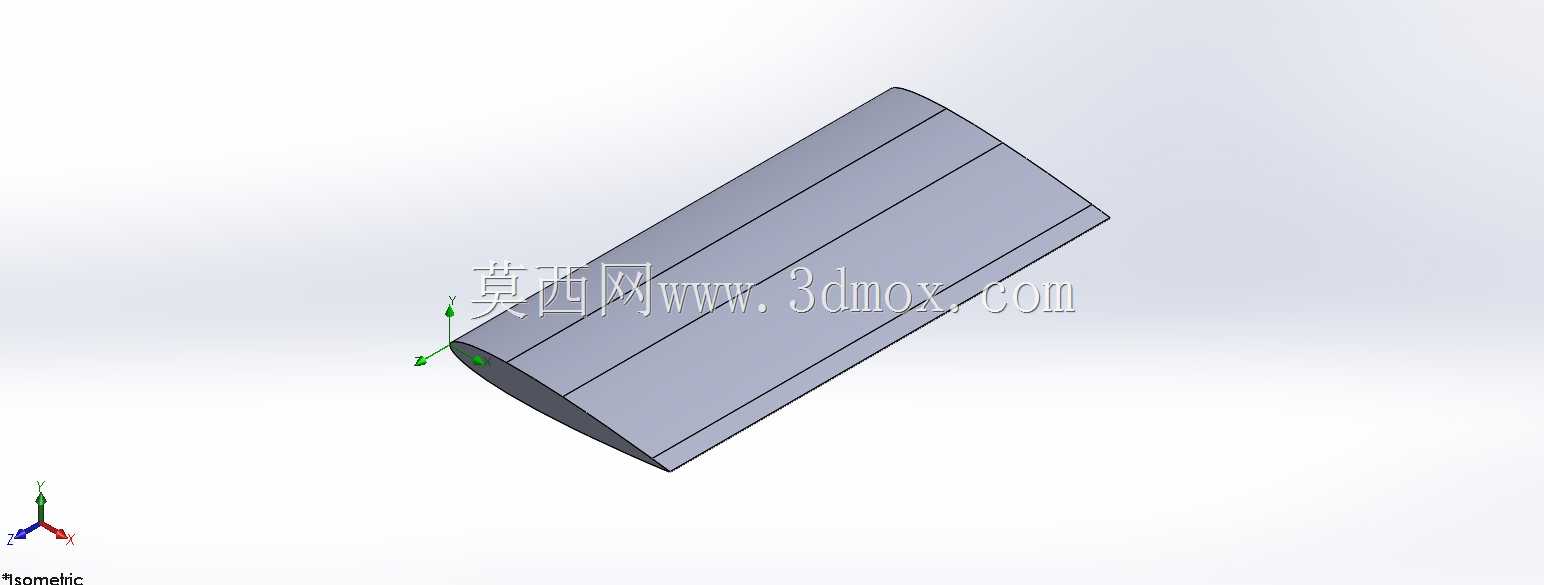

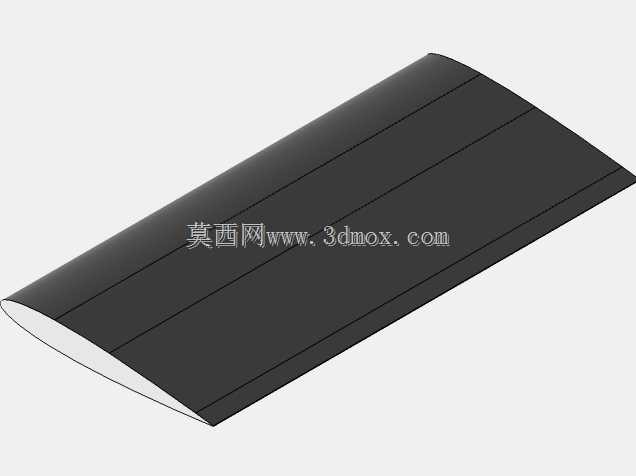

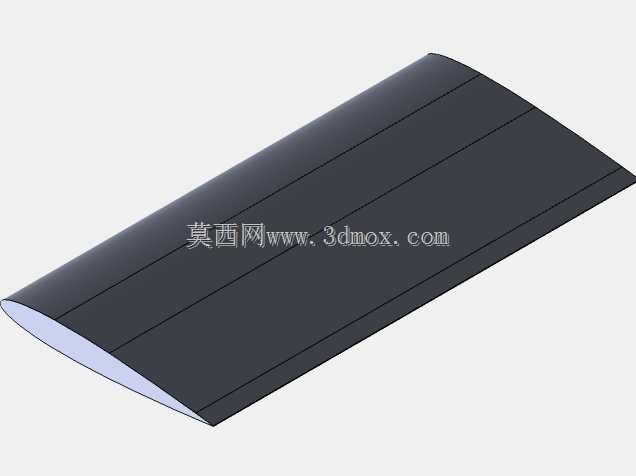

　　在三维建模的细节处理上，该翼型的上下曲面采用放样生成方式，翼展方向的各截面轮廓完全一致，没有出现曲面偏移的情况，尾缘处做了微小的钝边处理，避免零厚度几何在仿真与加工中出现的拓扑错误，这个细节也是工程实际中常用的处理方式，毕竟真实加工不可能做出绝对锐利的零厚度尾缘，微小的钝边对气动性能的影响在低速工况下几乎可以忽略，却能大幅提升结构的工艺性与数模的兼容性。对于从事气动结构设计的工程师来说，这类标准翼型的基准数模是日常工作中常用的基础构件，不需要每次都从坐标点重新生成曲线，直接调用基准段做参数调整即可，能有效提升建模效率，同时保证几何精度符合行业通用的标准规范，避免因个人生成坐标时的参数设置错误导致的翼型轮廓偏差。
