两英寸行程电动线性推杆执行机构

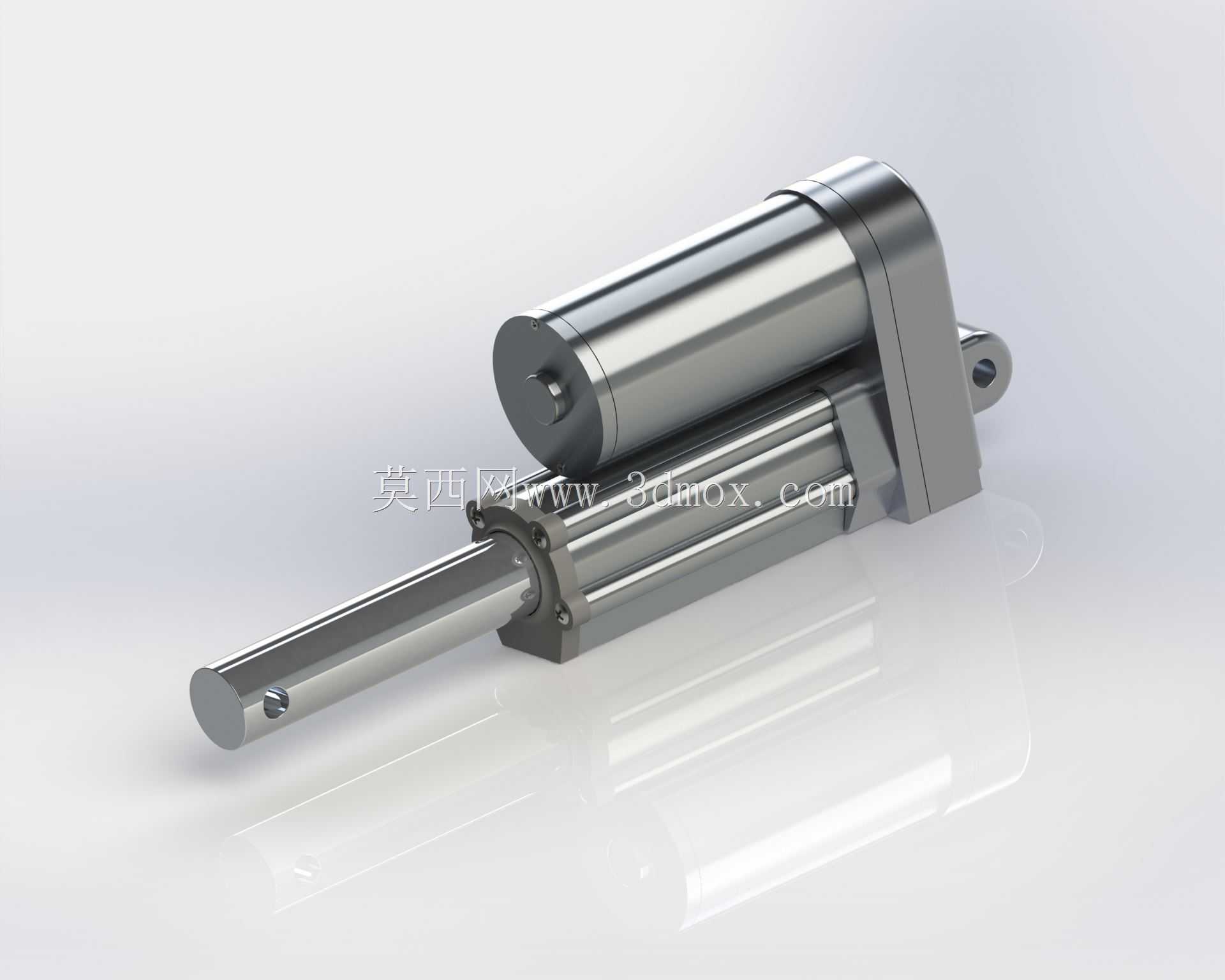

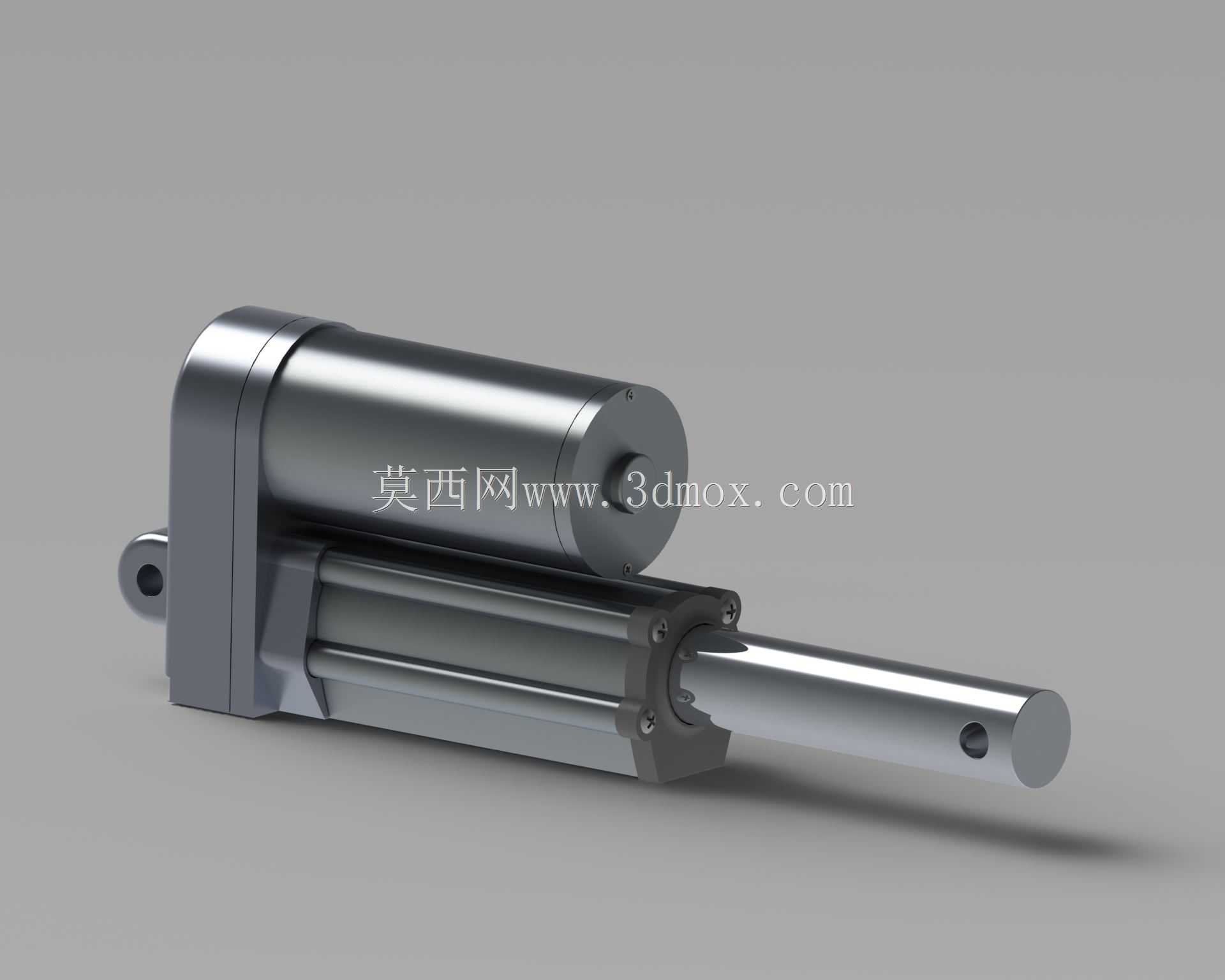

　　在小型自动化设备、户外改装机具、智能家居调节机构这类需要短行程直线往复驱动的场景里，这类两英寸行程的线性执行器是非常常见的动力执行元件，它不需要外接复杂的液压或气动管路，仅靠直流供电就能实现稳定的直线推拉动作，相比气缸、液压缸的部署门槛低很多，也不会出现介质泄漏、管路压降这类运维问题。从结构设计来看，这款执行器采用了集成式的布局，驱动电机与推杆筒体平行布置，通过内置的减速齿轮组将电机的高转速低扭矩输出转化为推杆的低转速大推力直线运动，尾部的铰接安装耳与推杆端部的安装孔都做了同轴度公差控制，安装时可以直接通过销轴与设备机架铰接，不需要额外加工复杂的安装定位面，能适配小角度摆动的安装工况，避免推杆运动过程中出现卡滞、别劲的问题。

　　从实际使用的角度看，这类执行器的行程固定为两英寸，也就是约50毫米的直线伸缩距离，这个行程段刚好覆盖了小型设备调节、舱门启闭、工装夹具夹紧、农机具姿态微调这类常见的工况需求，不会因为行程过长导致设备安装空间浪费，也不会因为行程不足无法满足动作要求。筒体部分采用了金属外壳设计，表面做了防锈处理，能适应一定的户外潮湿、多尘的使用环境，推杆伸出部分的表面做了硬化处理，耐磨性能更好，长期往复运动也不会因为表面磨损出现密封失效、推杆晃动的问题。

　　做三维建模的时候，这类部件的建模重点首先是安装边界的还原：尾部铰接孔的中心距、端部安装孔的孔径、筒体的最大外径、电机部分的突出尺寸、完全缩回与完全伸出状态下的总长度，这些尺寸是设备布局阶段必须准确把控的参数，如果建模时这些尺寸出现偏差，后续做整机装配的时候就会出现安装干涉、行程不足的问题。其次是运动关系的还原，要准确模拟推杆相对于筒体的直线伸缩动作，同时还原尾部铰接点的转动自由度，这样在做整机运动仿真的时候，才能准确验证执行器在整个运动行程中会不会和周边的结构件发生碰撞，铰接角度会不会超出执行器本身允许的摆角范围。

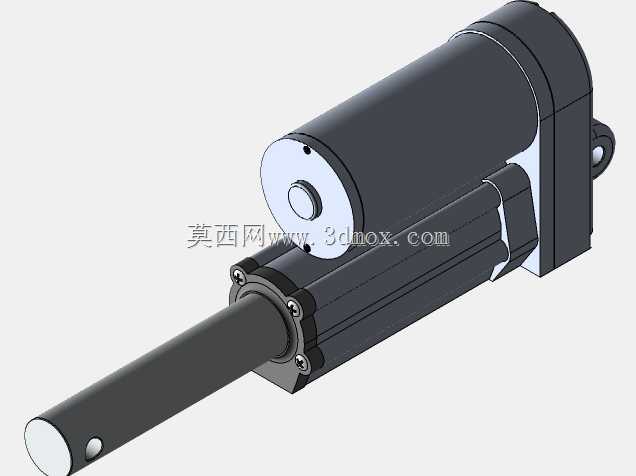

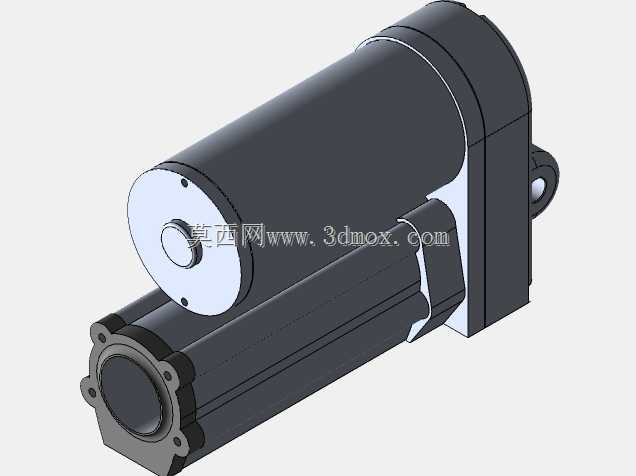

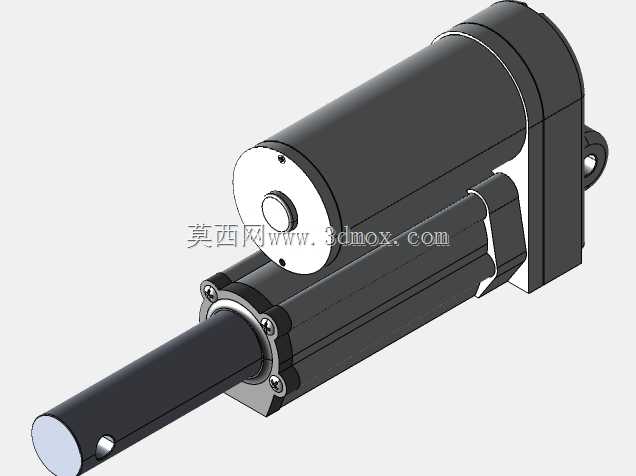

　　很多工程师在选型这类线性执行器的时候，容易忽略安装位的空间预留，只关注推力和行程参数，实际上这类平行电机布局的执行器，电机部分会向筒体侧面突出一定的尺寸，如果在做结构布局的时候没有预留这部分空间，很容易出现电机和周边机架、管线碰撞的问题。这款模型完整还原了执行器的所有外部轮廓细节，包括筒体上的安装固定槽、电机端盖的紧固结构、推杆端部的连接销孔，在做整机设计的时候，可以直接把这个模型调入装配体做干涉检查，不需要自己从零开始测绘建模，能节省不少前期布局的时间。

　　从功能特性上来说，这类直流线性执行器通常自带行程限位，当推杆运行到伸出或缩回的极限位置时，内部的限位开关会自动切断电源，不会出现电机堵转烧损的问题，部分同类型产品还可以带位置反馈信号，能实现行程内的多点位置控制，不过这款基础款的执行器主要是实现两点式的往复驱动，适合不需要中间位置停留的简单直线驱动场景。在做结构设计的时候，还要注意执行器的受力方向，这类推杆主要承受沿轴线方向的推拉载荷，不能承受过大的径向力，否则会导致推杆弯曲、内部导向套磨损加快，所以安装时的铰接设计就是为了自动补偿安装角度误差，让推杆始终只受轴向力，延长使用寿命。

　　建模过程中对细节的还原也很重要，比如筒体和电机连接部位的加强筋结构，不仅是外观特征，实际生产中这个结构是为了提升电机和筒体连接的刚性，避免大推力输出时连接部位出现变形；推杆伸出端的防尘圈结构，能阻挡外界的灰尘、水汽进入筒体内部，保护内部的丝杠和传动齿轮，建模时还原这些细节，能让后续做工程图输出、装配工艺说明的时候更准确，也能在做虚拟装配的时候更真实地模拟部件之间的配合关系。对于做小型设备开发的工程师来说，这类标准执行件的精确三维模型，能大幅缩短设计周期，不需要等待供应商提供样品就能完成整机的结构布局和干涉验证，提前发现安装空间、运动行程上的设计问题，减少后续样机修改的次数。
