手动螺纹截止式铜质阀门三维建模作品

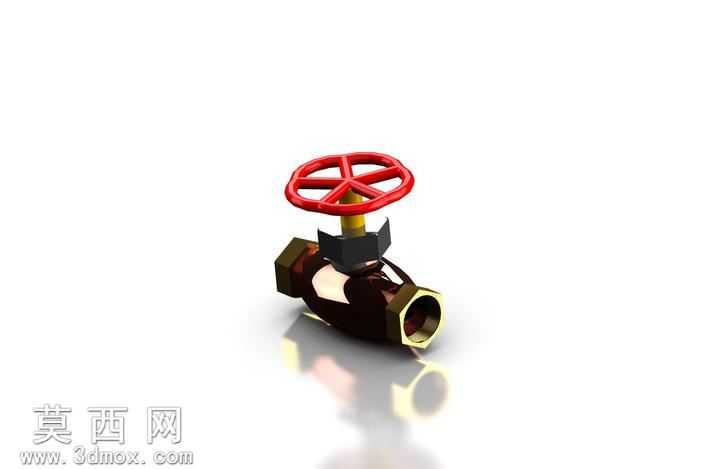

本作品为手动内螺纹连接截止阀的三维建模成果，建模过程依托参数化三维设计环境完成，首先从阀体核心结构入手，先绘制阀体的轴向回转截面草图，通过回转特征生成阀体的基础流道与主体轮廓，再针对两端的内螺纹连接端口，采用螺旋线扫描切除的方式生成标准管螺纹结构，保证螺纹参数符合民用管路连接的通用规范，同时对阀体中部的阀瓣安装腔、密封面定位结构做了精细化的特征处理，预留出密封件的装配间隙，还原真实阀门的装配逻辑。阀杆部分采用阶梯轴结构建模，下端与阀瓣的连接卡位、中部与阀盖配合的螺纹段、上端与手轮连接的方榫结构都逐一通过特征拉伸、切除完成，保证各段轴径的配合公差符合机械设计的常规要求。手轮部分采用轮辐式结构，先绘制中心轮毂与外圈轮缘的轮廓，通过圆周阵列生成五根轮辐，再对轮辐与轮缘、轮毂的衔接处做圆角过渡处理，还原铸造手轮的工艺特征，手轮表面做红色哑光涂层的材质设置，还原工业阀门手轮的常见外观。材质渲染阶段，阀体部分赋予黄铜金属材质，调整金属粗糙度、反射参数，模拟铸铜阀体经打磨后的半光泽金属质感，阀杆部分赋予镀铬钢材材质，提升表面反射强度表现金属光亮感，密封件部分赋予黑色丁腈橡胶材质，调整漫反射参数表现橡胶的哑光质感，手轮赋予红色酚醛塑料材质，模拟塑料手轮的微哑光表面效果。场景搭建上采用柔光环境照明，在阀体下方添加反光地面，通过光线追踪渲染生成带柔和投影的展示效果，清晰呈现阀门各部件的结构层次与材质差异。建模过程中严格遵循手动截止阀的工作原理，保证阀瓣升降行程、阀杆螺纹导程、手轮旋转力矩传递的结构逻辑与真实产品一致，所有配合面的间隙设置都符合实际装配要求，既可以作为产品外观展示的渲染素材，也可用于阀门结构原理的教学演示，帮助学习者直观理解手动螺纹截止阀的组成结构与装配关系。
