户外道路高压钠灯照明灯具三维结构

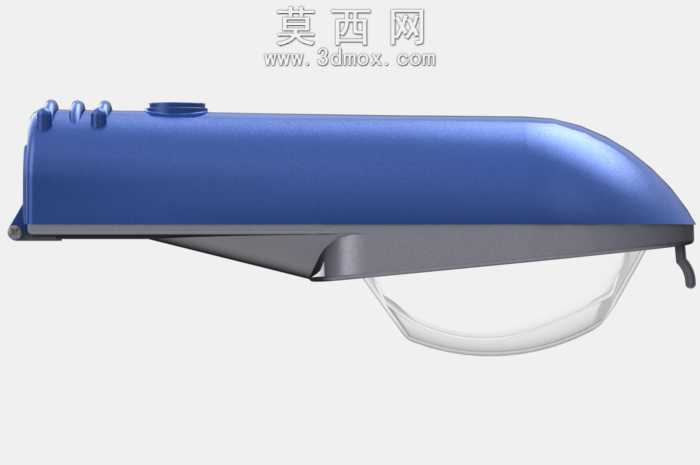

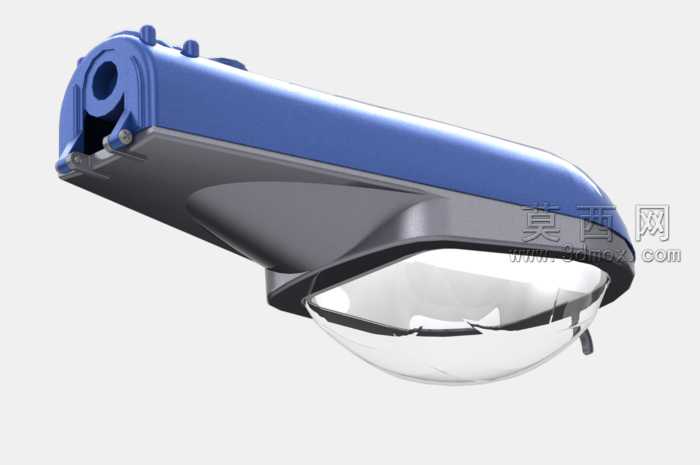

本模型采用SolidWorks完成全参数化三维建模，完整还原道路照明灯具的整体装配结构，建模过程遵循工业照明产品的实际生产尺寸规范，对灯具的上壳、底座、透明灯罩、安装卡扣、接线端口等部件均做了1:1比例的结构复刻。模型渲染阶段针对不同部件赋予了对应物理材质：灯具上壳采用哑光蓝色喷塑金属材质，还原户外压铸铝壳体的表面喷塑质感，调整材质粗糙度参数模拟户外使用的耐磨哑光表面效果；底部边框采用深灰色压铸铝材质，还原金属壳体的厚重质感；下部透明灯罩采用半透明聚碳酸酯材质，调整光线折射与透射参数，模拟PC灯罩匀光、防眩光的光学特性，同时保留灯罩边缘的安装卡扣结构细节。结构设计上，灯具上壳顶部设置了多道加强筋与安装凸台，既保证壳体的结构强度，又预留了灯杆安装的对接接口；上壳与底座之间采用卡扣加密封槽的配合结构，还原户外灯具的防水密封设计逻辑，可适配IP65级别的户外防水需求；灯罩与底座的配合处设置了内嵌式压边结构，保证灯罩固定的稳定性同时避免雨水渗入。设计思路围绕道路照明的实际使用场景展开，适配高压钠灯、金属卤化物灯、陶瓷金卤灯等多种传统道路光源，可兼容400W、250W、150W等不同功率的光源安装，内部预留了光源腔、电器腔的分隔空间，满足镇流器、触发器等电器元件的安装布局需求；壳体侧面的散热筋结构可有效提升灯具工作时的散热效率，延长内部电器元件的使用寿命，整体造型采用流线型设计，可降低户外大风环境下的风阻，提升灯具安装后的抗风性能。模型装配过程中严格遵循实际产品的装配逻辑，各部件之间保留了合理的装配间隙，可直接用于后续的工程出图、结构验证或产品改型设计参考。
