牛奶果汁盒顶部断路器加工设备结构

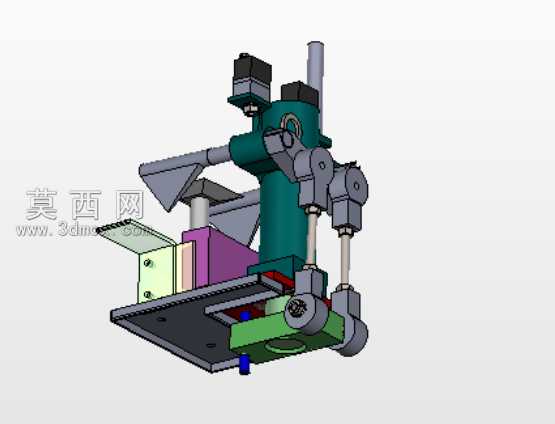

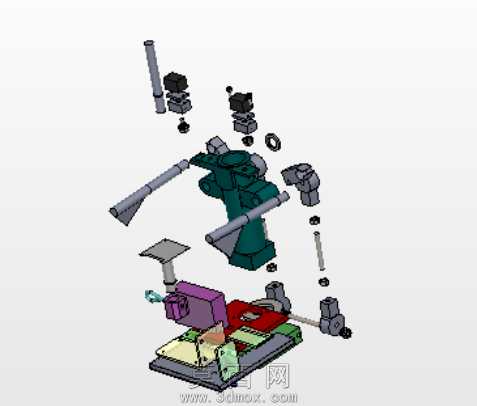

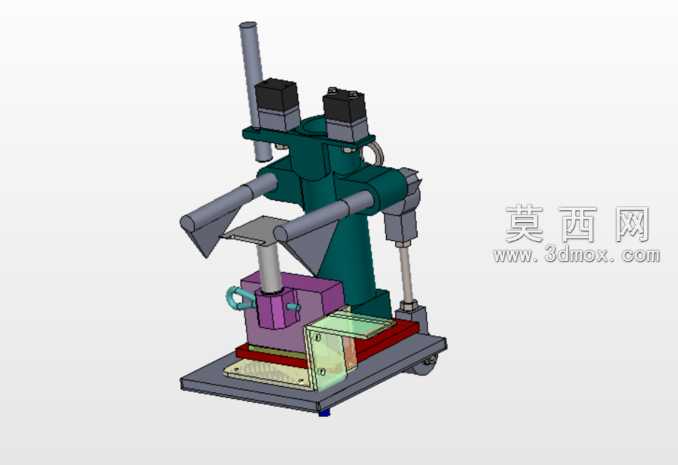

本模型采用SolidWorks进行全参数化三维建模，整体装配遵循自顶向下的设计思路，先完成整体功能框架的布局，再逐一拆分各功能模块的零件结构，确保各运动部件之间无干涉、装配公差符合机械设计规范。建模过程中对设备的立式主支撑结构做了重点还原，主支撑柱采用加厚铸钢材质的视觉渲染效果，表面赋予哑光深绿金属漆材质，还原工业设备的厚重质感；上部的气动执行元件分别赋予黑色工程塑料与银灰色金属材质，清晰区分动力元件与结构件的视觉差异。设备下部的工件定位平台采用发黑处理钢板材质渲染，平台表面的定位销、导向槽结构逐一建模还原，可清晰展示盒体放置后的定位逻辑；侧边的多组连杆传动结构，分别赋予不同灰度的金属材质，区分转轴、摆臂、连接块等不同功能零件，传动副的配合间隙在建模时预留了合理的活动空间，可直观展示机构的运动行程。设备前端的裁切执行组件，分别赋予浅绿色阳极氧化铝、紫色硬质塑料、亮面不锈钢等差异化材质，清晰区分固定座、推料块、裁切刀等功能部件，各部件的连接孔位、紧固螺丝均做了细节建模，还原真实设备的装配细节。渲染阶段采用工作室均匀布光，避免金属材质出现过曝反光，同时保留各零件的结构棱线，让整体装配关系清晰可辨；对于设备上的气路接口、管线接头等细小结构，也做了简化但不失真的建模处理，既保证模型整体轻量化，又能完整展示设备的功能逻辑。设计思路上围绕牛奶、果汁纸盒顶部的裁切破坏功能，将定位、压紧、裁切、出料的功能模块沿竖直方向分层布局，有效压缩设备的占地面积，同时各功能模块采用快拆式连接结构建模，方便后续维护更换易损部件，整体结构符合食品包装加工设备的卫生设计要求，外露部件无清洁死角，材质选择也适配食品生产场景的清洁需求。
