五工位热封机工业设备三维设计

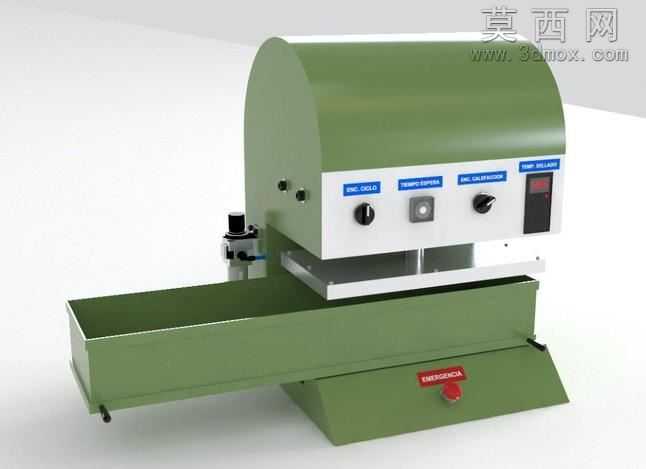

本模型为五工位热封加工设备的三维设计成果，建模阶段依托Rhino平台完成全结构的精细化搭建，首先从设备整体布局入手，将设备划分为上部弧形防护主机舱、中部操作控制区、下部进料输送槽、底部支撑基座四大核心模块，逐一还原各部件的尺寸比例与装配关系。建模过程中对细节结构做了充分还原：上部弧形舱体采用曲面建模工艺，精准还原圆弧过渡的壳体形态，舱体侧面预留的调节旋钮安装孔、气路接口位置都严格参照实物结构定位；中部控制面板区域，分别制作了功能标识铭牌、调节旋钮、急停按钮、数显温控模块等独立零件，还原面板上各控件的排布逻辑与外观形态，按钮的凸起结构、旋钮的防滑纹理都做了细节刻画，保证模型的真实感。下部进料槽采用长槽型结构设计，建模时还原槽体的折边结构、底部支撑脚的倾斜角度，槽体与主机架的连接位做了装配约束还原，保证结构逻辑符合实际设备的安装要求。底部基座上的红色急停开关、标识铭牌都做了独立建模，还原基座的倾斜导流面结构，适配设备加工过程中的废料或废液导流需求。材质渲染阶段，针对不同部件匹配对应材质属性：设备主体外壳采用军绿色哑光金属漆材质，调整材质的粗糙度、反光度参数还原工业机床漆面的质感；控制面板采用白色哑光工程塑料材质，旋钮采用黑色磨砂塑料搭配银色金属包边，数显屏幕采用深色半透明玻璃材质，还原屏幕的通透感与显示区域的深色质感；进料槽与基座同主体采用统一的军绿色漆面材质，急停按钮采用高饱和度红色哑光塑料材质，铭牌采用白色底黑色印刷字的PVC材质，金属接口部分采用拉丝不锈钢材质，还原金属部件的金属光泽与细微纹理。灯光渲染采用影棚级三点布光方案，主光源从侧上方打亮设备主体，辅助光源补充暗部细节，避免出现死黑区域，轮廓光勾勒设备的弧形边缘，突出设备的形态特征，最终渲染图清晰展现设备的整体外观与结构细节。设计思路上，该五工位热封设备针对多工位连续热封加工需求设计，弧形上舱用于内置加热、传动核心组件，封闭的舱体结构既可以保护内部组件，也能减少加工过程中的热量散失，提升热封效率；长槽型进料结构适配长条状工件的连续进料加工，多工位设计可同步完成上料、热封、冷却、出料等多道工序，提升加工节拍；控制面板前置的布局符合人工操作的人机工程学要求，操作人员可站在设备正面完成参数调节、启停操作，底部急停按钮设置在基座靠前位置，紧急情况下可快速触达，提升设备操作安全性。建模过程中对各部件的装配间隙做了合理预留，还原实际设备的装配公差，保证模型结构符合机械设计的常规逻辑，可用于设备展示、结构教学、方案演示等多种场景。
