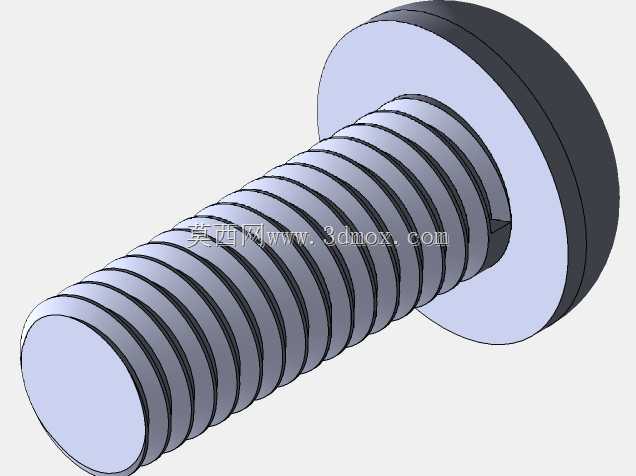

M3规格8mm长度盘头紧固螺栓结构

　　在各类低压电子设备、小型机电产品的装配环节里，小规格紧固件的选型合理性，直接决定了整机结构的长期可靠性，这款公称直径3mm、有效螺纹长度8mm的盘头螺栓，是小空间紧凑装配场景下的常用连接件。从实际应用场景来看，这类螺栓常出现在小型电源模块、消费电子外壳、低压控制板固定、小型仪器仪表的结构拼接工位，尤其是在安装空间受限、无法容纳外六角螺栓头部回转空间的位置，盘头的大端面接触设计可以在较低的锁紧扭矩下，提供足够的压紧面压强，避免被紧固的薄钣金、塑料壳体出现压痕甚至开裂的问题。

　　从功能特性上看，这款螺栓采用全螺纹设计，螺杆部分从头部下端面开始全程加工标准三角螺纹，没有光杆过渡段，在实际装配时可以适配不同厚度的叠层连接件，不需要额外计算光杆段的避让长度，对于总装厚度在2mm到7mm之间的叠层结构都能适配，锁紧时螺纹啮合长度可以根据实际叠层厚度自动匹配，不会出现光杆段卡滞导致无法锁紧到位的问题。头部的一字槽设计，适配普通一字螺丝刀进行锁紧作业，在没有专用电动起子的维修场景下也能完成拆装，槽口深度经过合理设计，既不会因为槽深过浅导致拧动时打滑脱槽，也不会因为槽深过大削弱头部的结构强度，在标准锁紧扭矩下不会出现头部槽口崩裂的问题。

　　设计过程中，首先要确定的是头部的尺寸边界，盘头的外径控制在5.5mm左右，头部厚度控制在1.8mm上下，这个尺寸既保证了压紧面的接触面积足够分散锁紧压力，也不会因为头部直径过大占用周边的元件布局空间，在PCB板上预留安装孔位时，只需要在孔位周边留出直径6mm的无元件区域，就能满足螺栓头部的安装避让需求，不会出现头部磕碰周边贴片元件的问题。螺纹部分采用标准公制粗牙螺纹，螺距0.5mm，牙型角60度，和市面上通用的M3螺母、预制螺纹孔的配合公差采用6g级精度，既能保证螺纹旋合的顺畅性，不会出现过紧卡滞或者过松旷动的问题，也能满足常规工况下的锁紧防松需求，在有振动的使用场景下，搭配平垫圈或者螺纹胶使用，就能达到长期防松的效果。

　　安装边界方面，这款螺栓对应的安装过孔推荐直径为3.2mm到3.4mm之间，过孔倒角建议取0.3mm×45度，既可以引导螺栓顺利穿入孔位，也能避免孔边的毛刺划伤螺纹牙型。锁紧扭矩推荐控制在0.5N·m到0.8N·m之间，针对不同的被连接件材质可以适当调整：如果被连接件是ABS、PC这类工程塑料，扭矩取下限，避免塑料件被压裂；如果被连接件是冷轧钢板、铝合金这类金属件，扭矩可以取上限，保证足够的锁紧力。螺栓头部的下端面和螺杆轴线的垂直度控制在0.05mm以内，锁紧时不会出现因为端面倾斜导致的压紧力不均、连接件翘起的问题，对于平面度要求较高的装配面，这个精度可以保证叠层结构贴合紧密，不会出现局部缝隙。

　　从建模逻辑上看，螺杆部分的螺纹采用螺旋扫描切除的方式生成，牙顶和牙底都做了0.05mm的圆角过渡，还原真实冷镦加工的螺栓工艺特征，不会出现尖锐的牙顶棱角，和实际量产的零件外观保持一致；头部和螺杆的衔接位置做了微小的圆角过渡，避免应力集中，在承受轴向拉力的时候，不会在头杆衔接位置出现应力断裂的问题。一字槽的两端做了圆弧收尾，和实际铣槽加工的工艺特征匹配，不会出现直角收尾的建模失真问题。整个模型的尺寸链完全符合通用紧固件的行业标准，在做虚拟装配的时候，可以直接调用到装配体中，不需要额外调整尺寸，就能完成干涉检查、装配工艺模拟的工作，对于结构设计人员做整机布局的时候，可以快速验证安装空间是否足够，提前排查螺栓和周边元件的干涉问题，减少实际打样阶段的改模次数。
