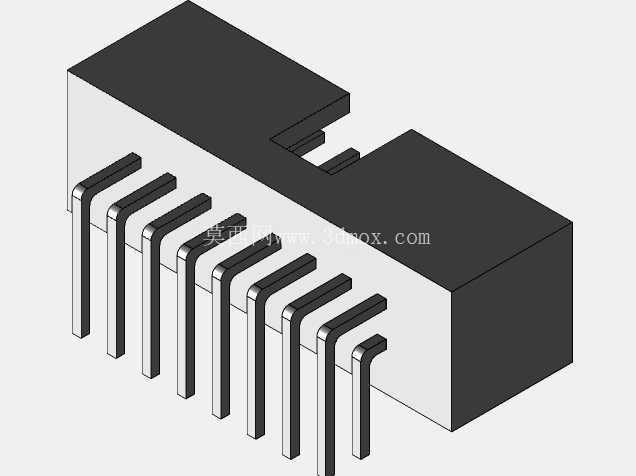

从结构设计逻辑来看,这款接头采用绝缘基座加弯式插针的组合结构,绝缘基座采用耐高温的工程塑料注塑成型,基座上设计有定位卡槽与防呆凸台,安装时可以和PCB上的丝印定位框精准匹配,避免插反导致的电路短路问题,同时基座的盒式结构可以将插针的焊接端完全包覆,减少焊接过程中焊锡飞溅导致的相邻针脚短路风险。16根导电插针采用等间距排布,针脚的折弯处做了圆弧过渡处理,避免直角折弯产生的应力集中导致针脚断裂,插针的表面做了镀锡处理,既可以提升焊接时的润湿性,也能防止长期使用过程中针脚氧化导致的接触电阻升高。在板间垂直互联的通讯设备、工业控制板卡、消费电子主板的布线场景里,经常会遇到两块PCB呈90度正交排布的连接需求,这时候直插式排针无法适配安装空间的转角要求,直角弯针结构的盒式接头就成了这类场景的核心互联部件。这款16针弯插盒式接头,核心作用是实现正交排布的两块印制电路板之间的信号与小功率电源传输,避免使用飞线转接带来的信号干扰、连接可靠性差的问题,同时能大幅压缩板间堆叠的垂直空间,在紧凑型通讯终端、嵌入式控制模块、便携检测设备的内部结构里应用十分广泛。
插针分为两个功能段,一段是垂直于基座的公端插合段,用来和对侧的母座连接器对接,另一段是平行于PCB板面的焊接段,焊接段的长度经过精准核算,刚好可以穿过PCB上对应的安装孔,露出的焊脚长度控制在1.2mm到1.5mm之间,既保证波峰焊或者手工焊接时焊锡能够充分浸润焊盘,也不会因为焊脚过长导致和板上其他元器件产生干涉。从安装边界来看,这款接头的基座整体为长方体结构,安装时需要在PCB上预留对应尺寸的安装区域,焊接段的针脚中心距严格按照行业通用的排针间距标准设计,和市面上主流的16Pin母座、IDC排线接头完全兼容,不需要额外定制适配的对接部件。
基座的高度经过优化,在保证插针固定强度的前提下尽可能压缩垂直方向的尺寸,适配薄型化设备的内部堆叠要求,插针的折弯角度控制在90度±0.5度的公差范围内,保证焊接后所有针脚都能平整贴合并插入PCB的安装孔,不会出现个别针脚翘高无法插入的问题。在实际选型使用过程中,这类弯针接头需要注意几个设计细节:首先是插针的额定电流承载能力,单针可以承载1A以内的持续电流,适合信号传输或者小功率供电场景,如果是大电流供电回路不建议选用这类连接器;其次是绝缘基座的耐温范围,能够满足常规波峰焊的260度峰值温度要求,不会因为焊接高温出现基座变形、针脚移位的问题;另外基座两侧设计有简易的卡扣结构,和对插母座对接时可以产生一定的保持力,避免设备运输或者使用过程中因为振动出现接插件松脱的情况。
在三维建模过程中,这类连接器的建模重点在于针脚折弯段的弧度控制、针脚间距的公差累积控制、基座上防呆结构的位置精度,因为这些尺寸直接影响后续PCB设计时封装的准确性,如果建模时尺寸出现偏差,很容易导致实际生产时接头无法顺利插装到PCB上,或者出现插合不到位、针脚错位的问题。建模时需要先确定针脚的中心距基准,以基座的安装定位面为基准来推导所有插针的位置坐标,折弯段的圆弧半径要和实际冲压加工的工艺参数匹配,不能设计出过小的折弯半径导致实际生产时针脚断裂,基座上的脱模斜度也要符合注塑工艺的要求,避免出现注塑件无法脱模的问题。这类连接器虽然属于小型的基础电子元器件,但在整个设备的可靠性链路里占据很重要的位置,很多设备出现的接触不良、信号中断问题,往往都是因为接插件的选型或者安装设计不当导致的,所以在结构设计阶段,就需要精准还原接头的所有外形尺寸、安装定位特征、插针的位置参数,才能在后续的PCB设计、结构堆叠校验过程中及时发现干涉问题,减少样机试制阶段的改模次数。
