电动橡皮擦内部结构装配三维设计作品

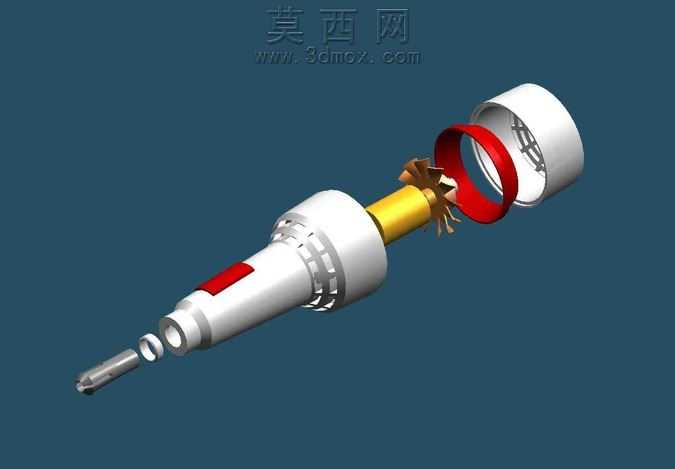

本作品为电动橡皮擦的完整装配三维设计，采用爆炸视图形式清晰呈现产品内部各组件的装配关系与空间排布，建模过程严格遵循实际产品的尺寸比例与装配逻辑，保证各零部件之间的配合精度符合实际生产装配要求。建模阶段先完成各独立零件的特征构建：笔式握持外壳采用曲面建模方式打造贴合手部握持的流线型轮廓，表面设置防滑按键位，还原真实产品的握持手感设计；内部传动杆采用圆柱特征搭配端部连接结构，精准匹配动力输出端与橡皮擦夹持端的传动需求；端部夹持结构设计有弹性卡位结构，可实现橡皮擦头的快速更换与牢固夹持；中部设置的环形密封与定位部件，采用环形阵列特征完成卡位齿结构建模，保证外壳装配后的同轴度与连接稳定性；动力输出端的风叶类结构采用薄壁特征与叶片阵列建模，还原微型动力组件的结构形态。材质渲染阶段针对不同部件匹配对应材质属性：外壳部件采用哑光白色硬质塑料材质，添加细微磨砂质感提升真实感；按键部件采用亮红色塑料材质，与白色外壳形成鲜明视觉区分；内部传动杆采用亮面金属材质，模拟金属传动轴的质感；环形部件采用半光泽红色塑料材质，端部金属夹头采用高反光金属材质，还原金属夹持件的视觉效果。设计思路围绕电动橡皮擦的实际使用需求展开，笔式造型兼顾握持舒适度与操作精准度，内部结构排布紧凑合理，在有限的笔型空间内完成动力传动、夹持固定、外壳防护等功能模块的布局，爆炸视图的呈现方式可直观展示各零件的装配顺序与配合关系，清晰展现产品从零件到整机的装配逻辑，各部件之间无干涉问题，装配间隙设置符合实际注塑零件与五金零件的公差要求，既满足外观的简洁美观，又保证内部结构的功能合理性，可用于产品结构演示、装配教学以及同类文具产品的设计参考。
