表中括号结构表架工业机械零件

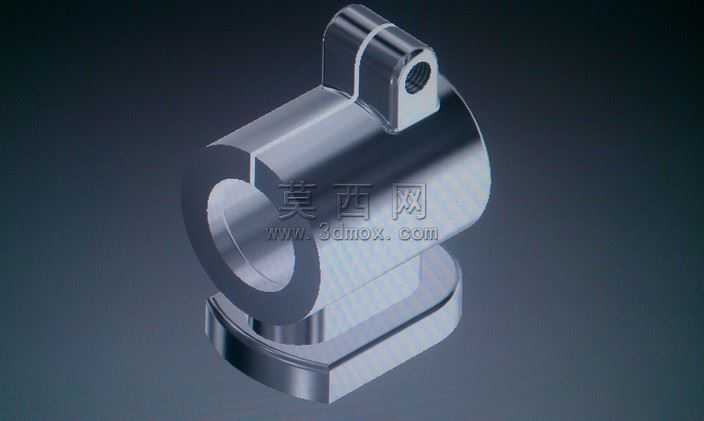

该零件采用Autodesk Inventor软件完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以零件底部安装基座的下平面作为主基准面，绘制基座的矩形轮廓草图，通过拉伸命令生成带圆角过渡的基座实体，基座边缘设置的R2圆角可有效降低安装时的应力集中问题，同时避免锐边划伤操作人员。主体圆柱腔体部分采用同轴心草图绘制，以基座上表面的中心定位点为圆心绘制内外径轮廓，通过双向拉伸生成中空圆柱结构，腔体的内孔尺寸经过公差适配设计，可与对应规格的轴类零件实现间隙配合，满足转动或滑动装配的使用需求。顶部的带孔吊耳结构采用多草图放样结合拉伸切除的方式完成建模，吊耳与主体圆柱的衔接处做了渐变过渡处理，避免直角连接带来的应力断裂风险，吊耳上的通孔经过同轴度约束设置，可用于安装销轴类连接件实现部件的铰接或吊装定位。整体模型完成后赋予了磨砂金属材质，在渲染环境中添加了三点布光系统，主光源从侧上方45度角投射以凸显零件的曲面转折与结构层次，辅光源补光消除暗部死黑，环境光模拟车间漫反射效果，最终渲染图清晰呈现了零件的金属质感与各部分结构细节。建模过程中对所有特征添加了参数关联，修改基座尺寸、圆柱内外径、吊耳位置等参数时可自动更新整体模型，方便后续根据实际装配需求进行尺寸调整，各结构之间的连接均做了工艺性优化，符合机械加工的倒角、圆角规范，不存在无法加工的倒扣或薄壁结构，可直接用于后续的工程图导出与数控加工编程参考。
