直列四缸发动机曲柄活塞组件三维设计

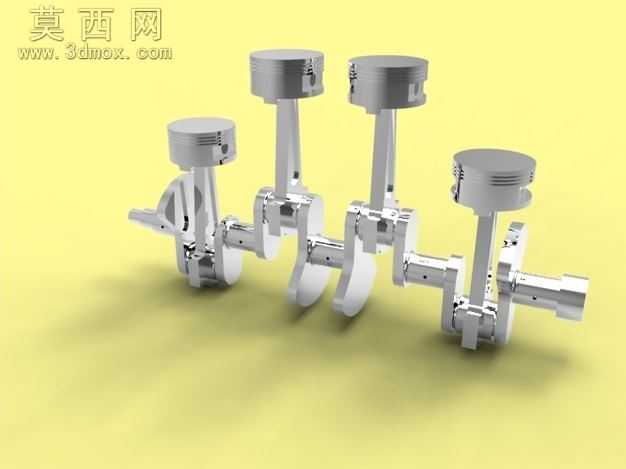

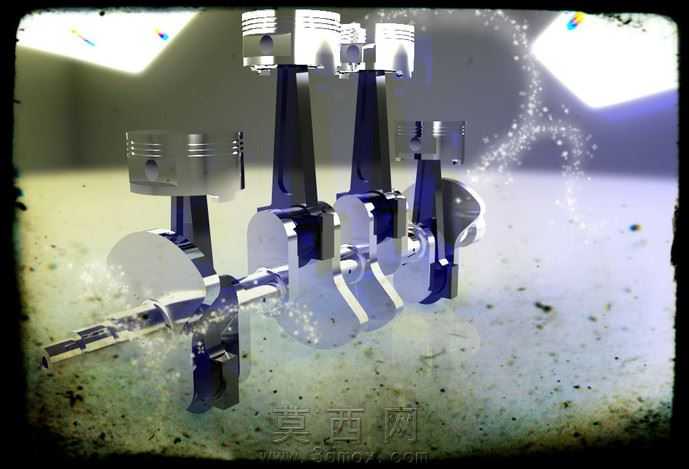

本作品为直列四缸内燃机核心曲柄活塞组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成单个零件的特征建模，再按照实际机械装配约束完成整体组件的拼接。零件建模阶段，针对活塞部件，通过拉伸凸台构建活塞基体，再通过旋转切除完成活塞销孔、环槽的细节特征，对活塞裙部的型线做了符合工程实际的参数化调整，还原真实活塞的结构特性；针对曲轴部件，通过多段轴段的旋转凸台构建主轴颈、连杆轴颈的基础结构，再通过拉伸、圆角特征完成曲柄臂、平衡块的造型，对轴颈过渡位置做了符合工艺要求的圆角处理，还原曲轴的力学结构特性；针对连杆部件，通过拉伸构建杆身基体，对大小头孔做了同轴度约束的特征设计，还原连杆连接活塞与曲轴的传动结构特性。材质与渲染阶段，为活塞部件赋予铝合金材质，调整材质的金属粗糙度、反射率参数，还原铝合金活塞轻质哑光的金属质感；为曲轴、连杆部件赋予调质钢材材质，调高材质的高光反射参数，还原钢制零件经过机加工后的金属光泽；为组件整体搭建了工作室级三点布光环境，添加了柔和的环境光遮蔽效果，通过景深效果突出组件的核心传动结构，渲染输出的效果图清晰展现了各零件的装配关系与结构细节。结构设计层面，严格遵循四缸内燃机的曲柄连杆机构运动原理，四个连杆轴颈按照180度相位角排布，保证活塞往复运动的动平衡特性，各零件之间的装配间隙按照实际工程公差做了参数化预留，活塞销与活塞销孔、连杆小头孔的配合，连杆大头与曲轴连杆轴颈的配合，曲轴主轴颈与机体轴承座的配合都符合机械设计规范，完整还原了曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，可用于内燃机结构教学、运动仿真分析、机械设计参考等场景。
