自动扶梯装配结构与运动仿真设计

　　自动扶梯作为连续输送人员的专用设备，广泛应用于商场、轨道交通站点、机场航站楼、过街天桥等大流量人员通行场景，相较于垂直电梯，其具备连续输送无间断、单位时间载客量大、无需等待轿厢的核心优势，能够在短时间内完成大客流的竖向转运，尤其适合层高差在3-12米区间的短距离人员输送场景，在客流高峰时段的通行效率远超同提升高度的垂直电梯设备。

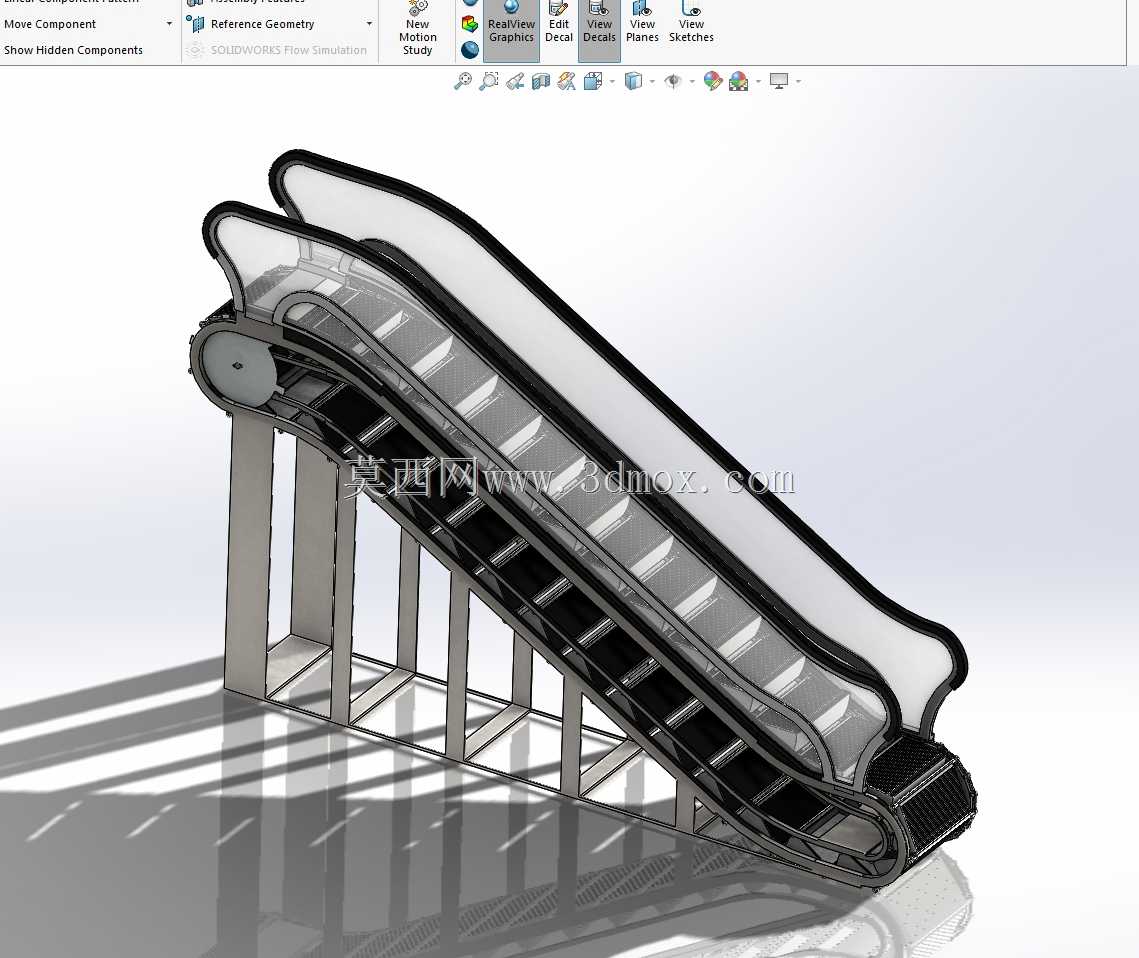

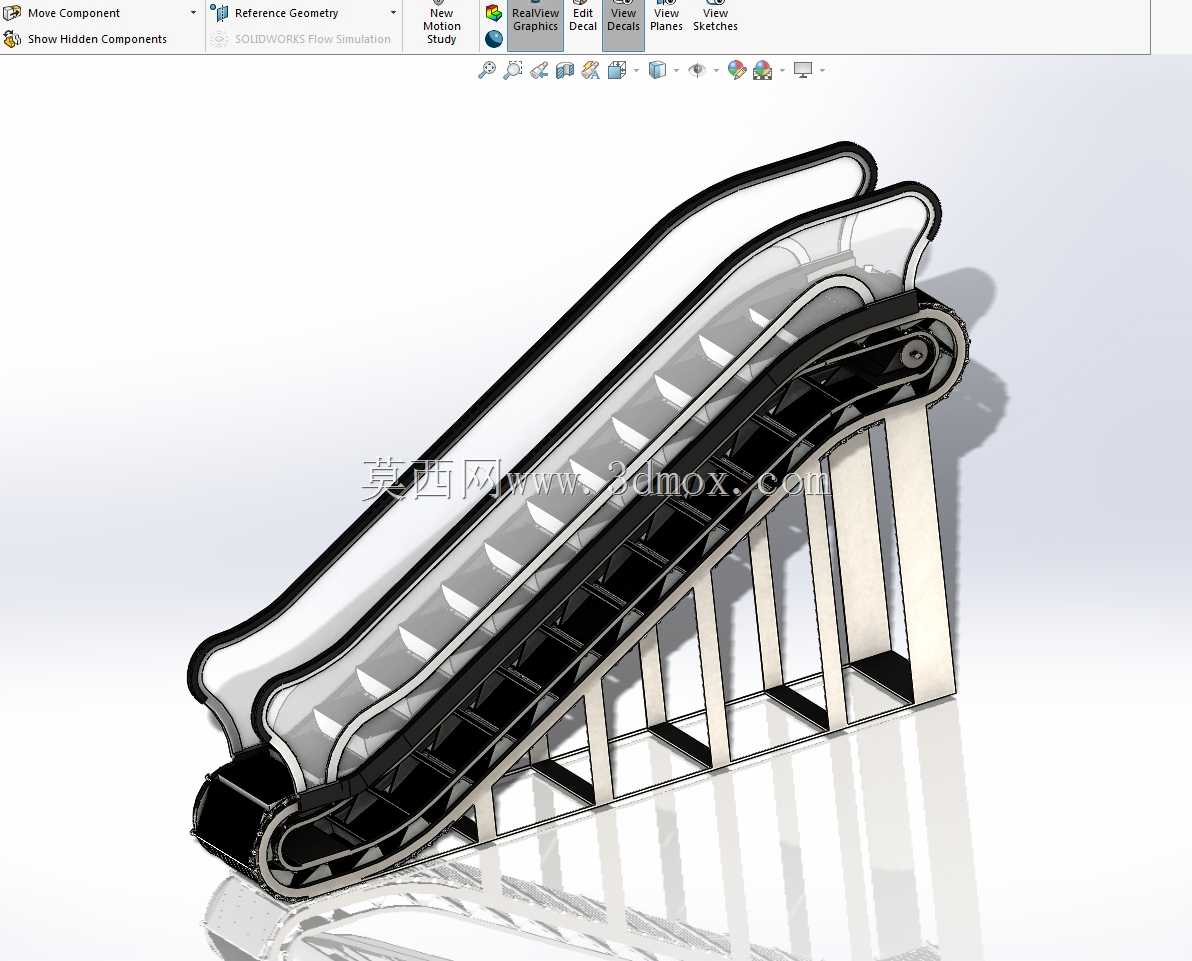

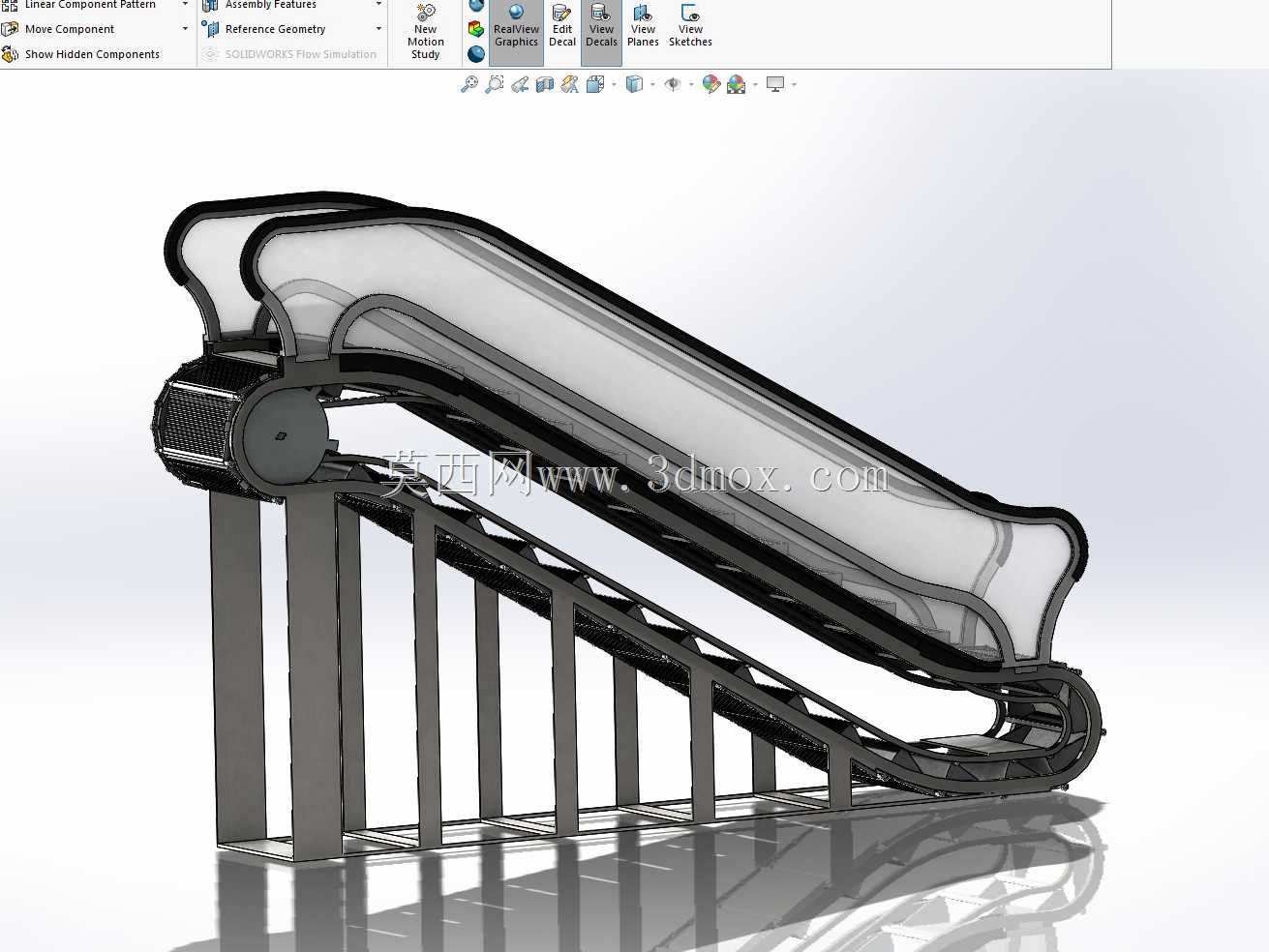

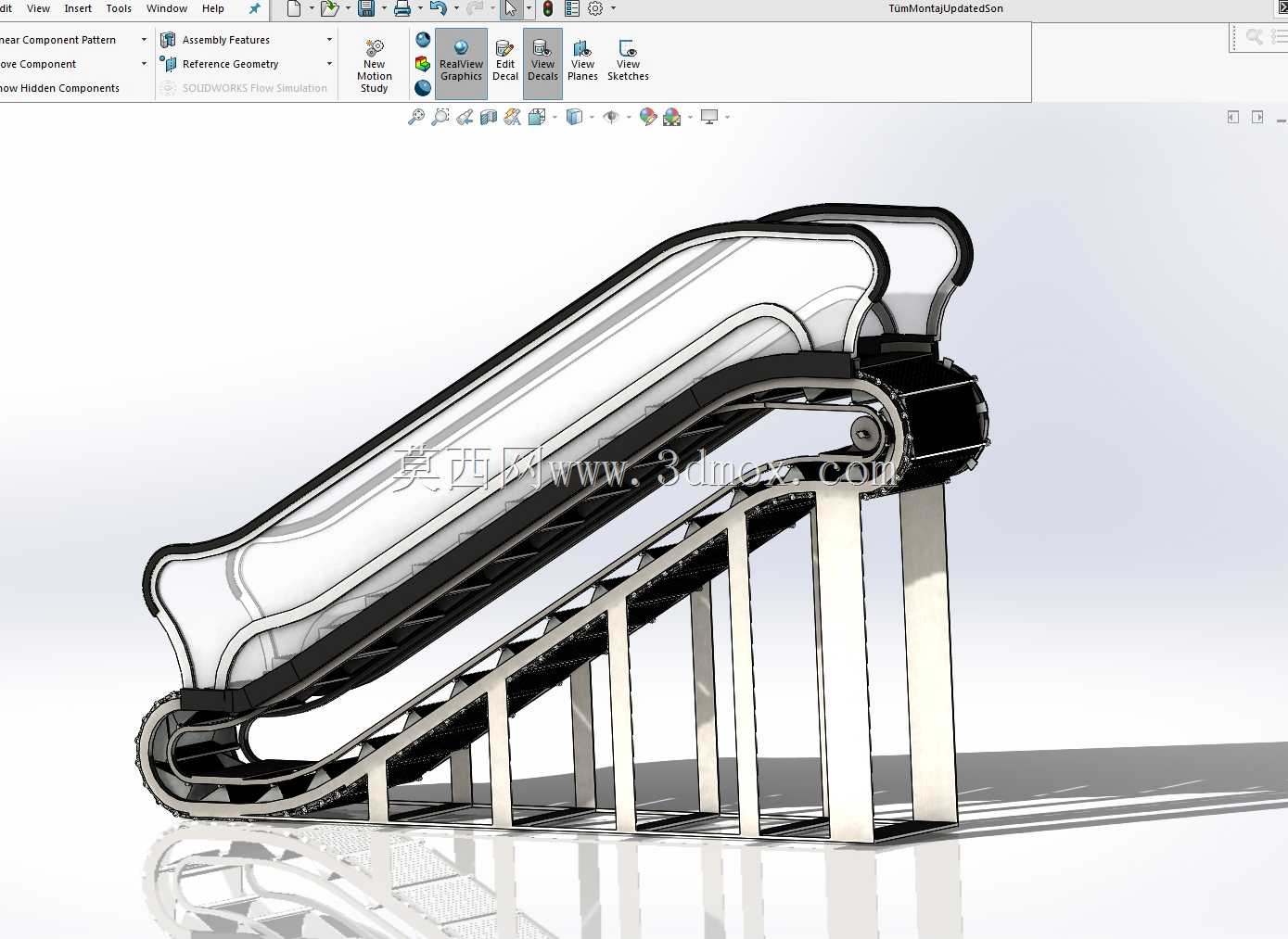

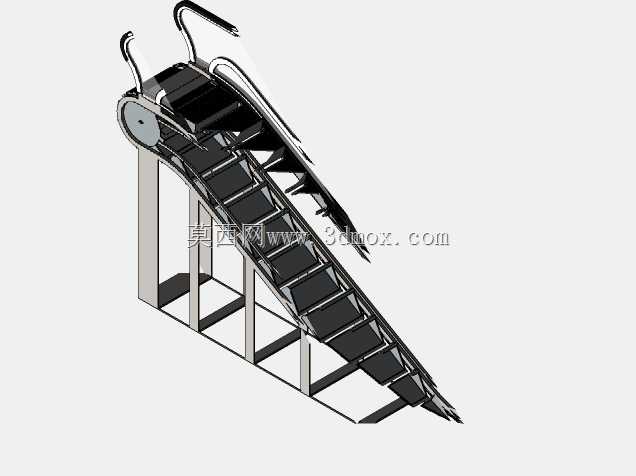

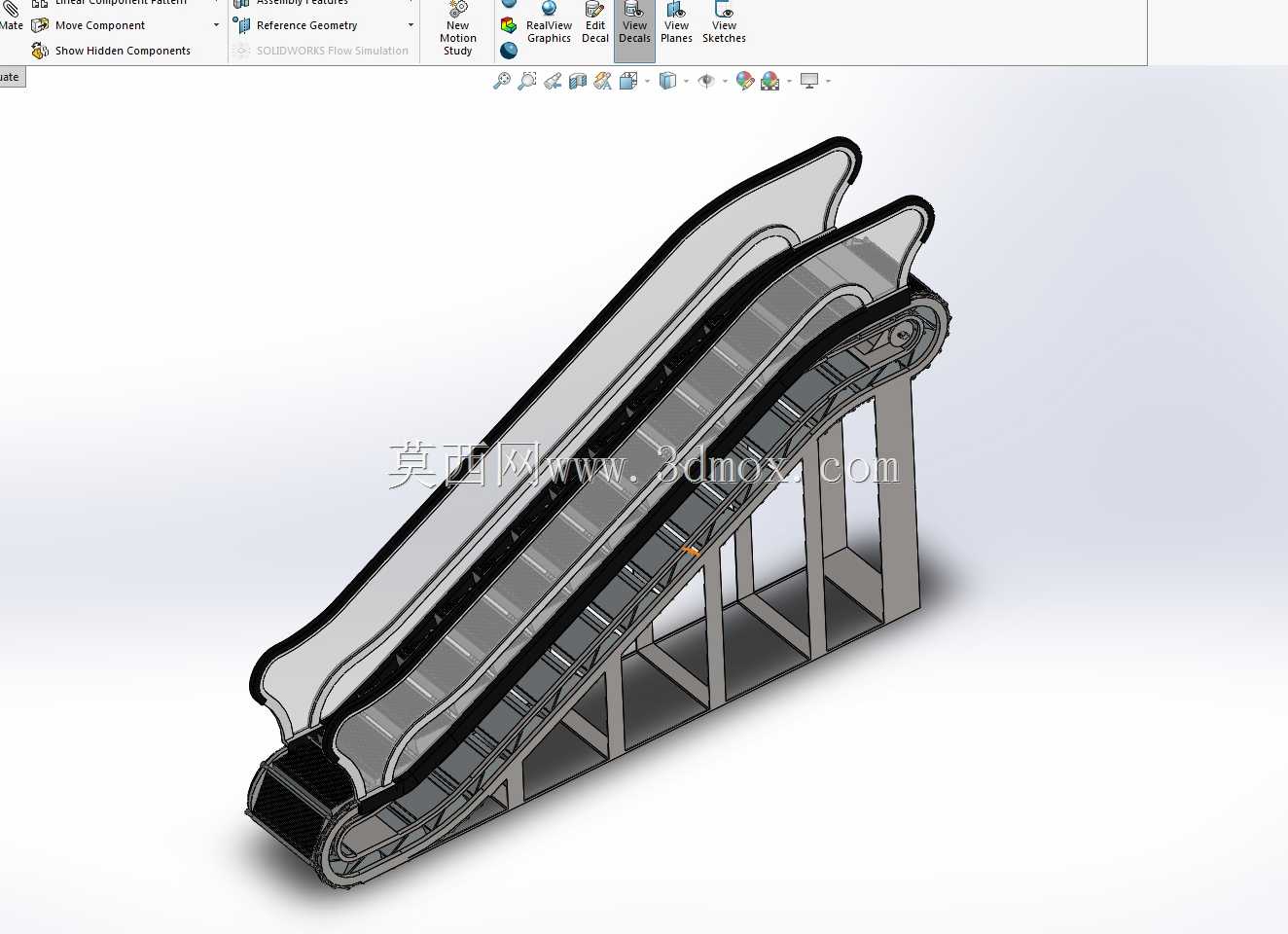

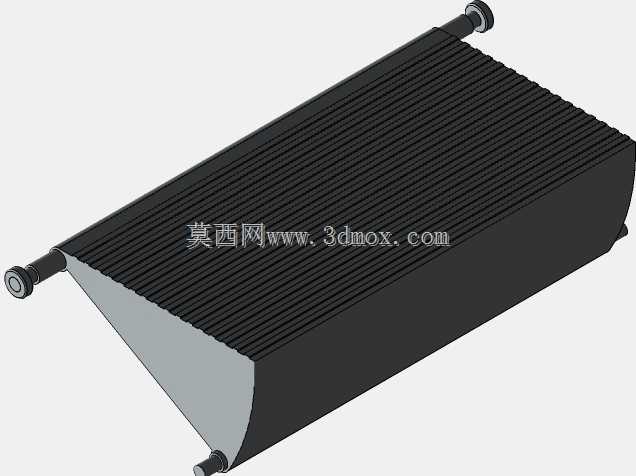

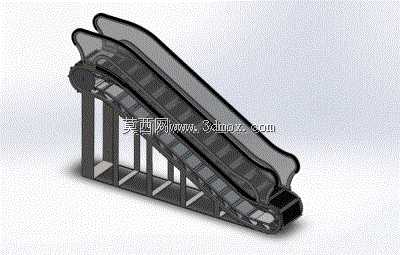

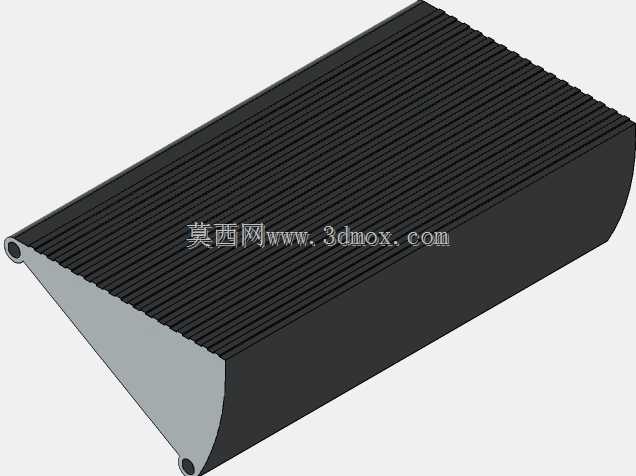

　　从结构设计逻辑来看，该自动扶梯模型完整还原了实际商用扶梯的核心组成模块，包含梯级循环运行机构、扶手带同步驱动系统、上部与下部转向弧段、侧边防护栏板、底部支撑桁架几大核心部分。梯级作为直接承载乘客的部件，设计时需要保证踏面的防滑纹理结构、梯级间的啮合间隙精度，在直线运行段保持踏面水平，在上下转向弧段完成梯级姿态的平顺翻转，整个循环过程中梯级之间不能出现卡滞、错位，相邻梯级的间隙控制在安全规范要求的范围内，避免夹伤乘客鞋履或随身物品。

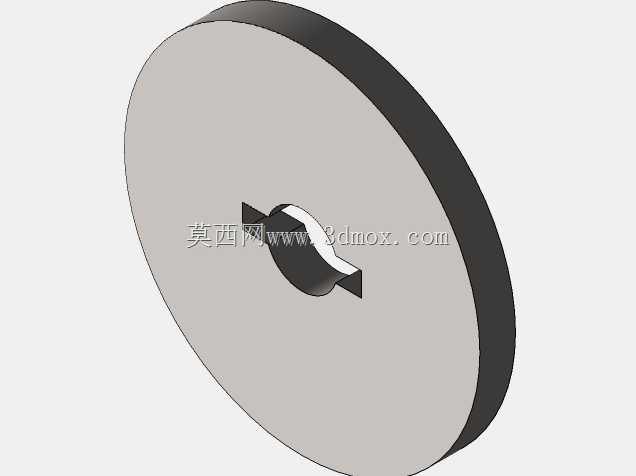

　　扶手带的运动速度需要与梯级运行速度保持严格同步，速度偏差控制在允许的工程误差范围内，避免乘客握持扶手时因速度差出现站立不稳的情况。模型中还原的扶手带驱动轮、导向轮组、张紧机构，能够模拟实际运行中扶手带的循环路径，从上部转向端的驱动输出，沿栏板顶部的导向条延伸至下部转向端，再通过底部的回转结构形成闭环，张紧机构可调整扶手带的预紧力，避免长期运行出现打滑、松脱的问题。

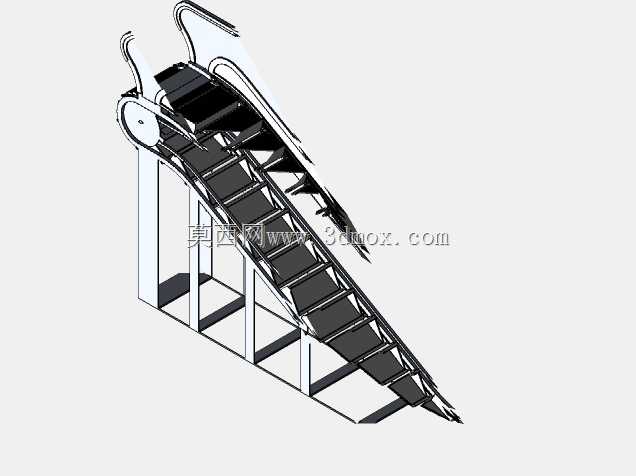

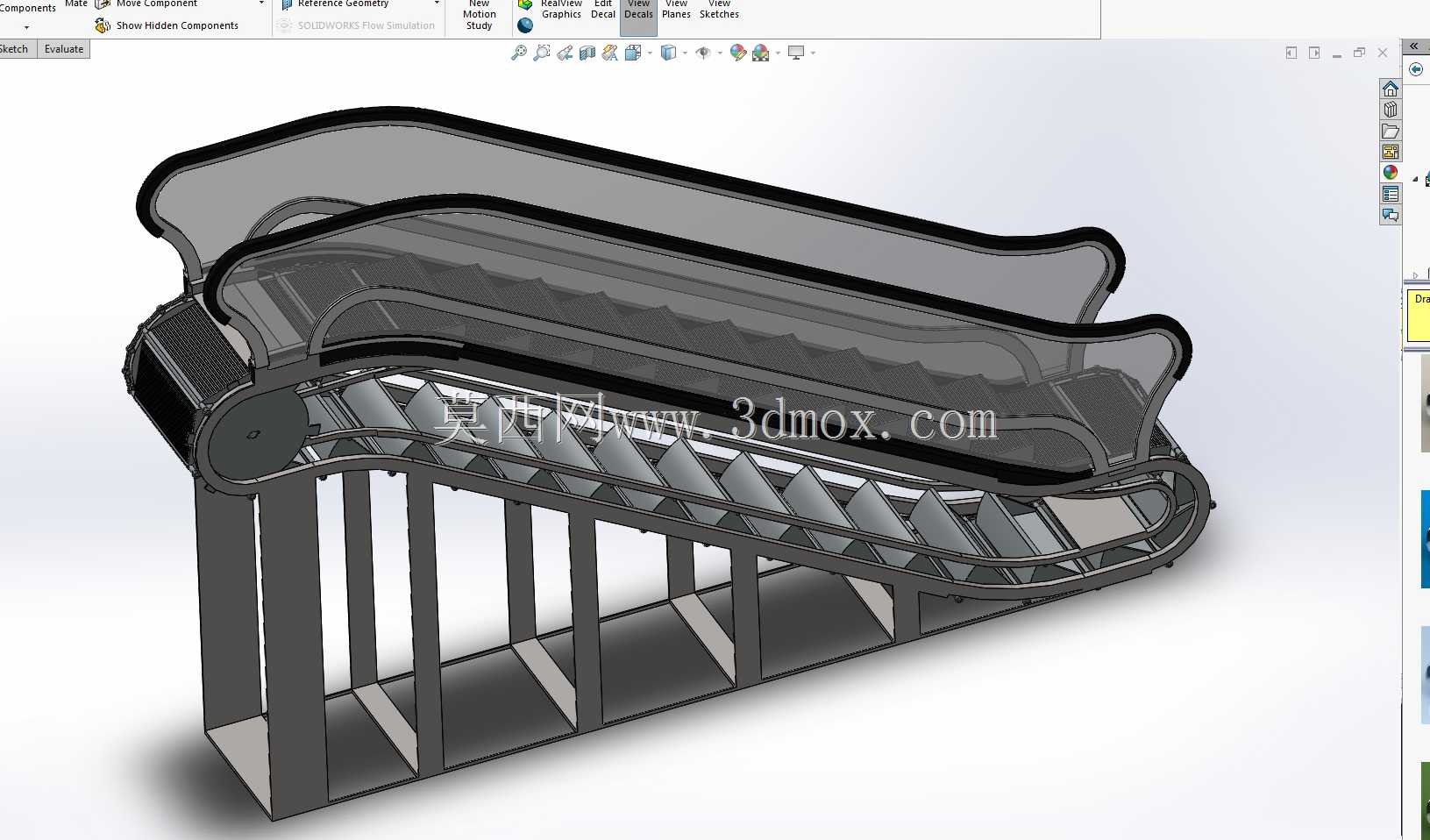

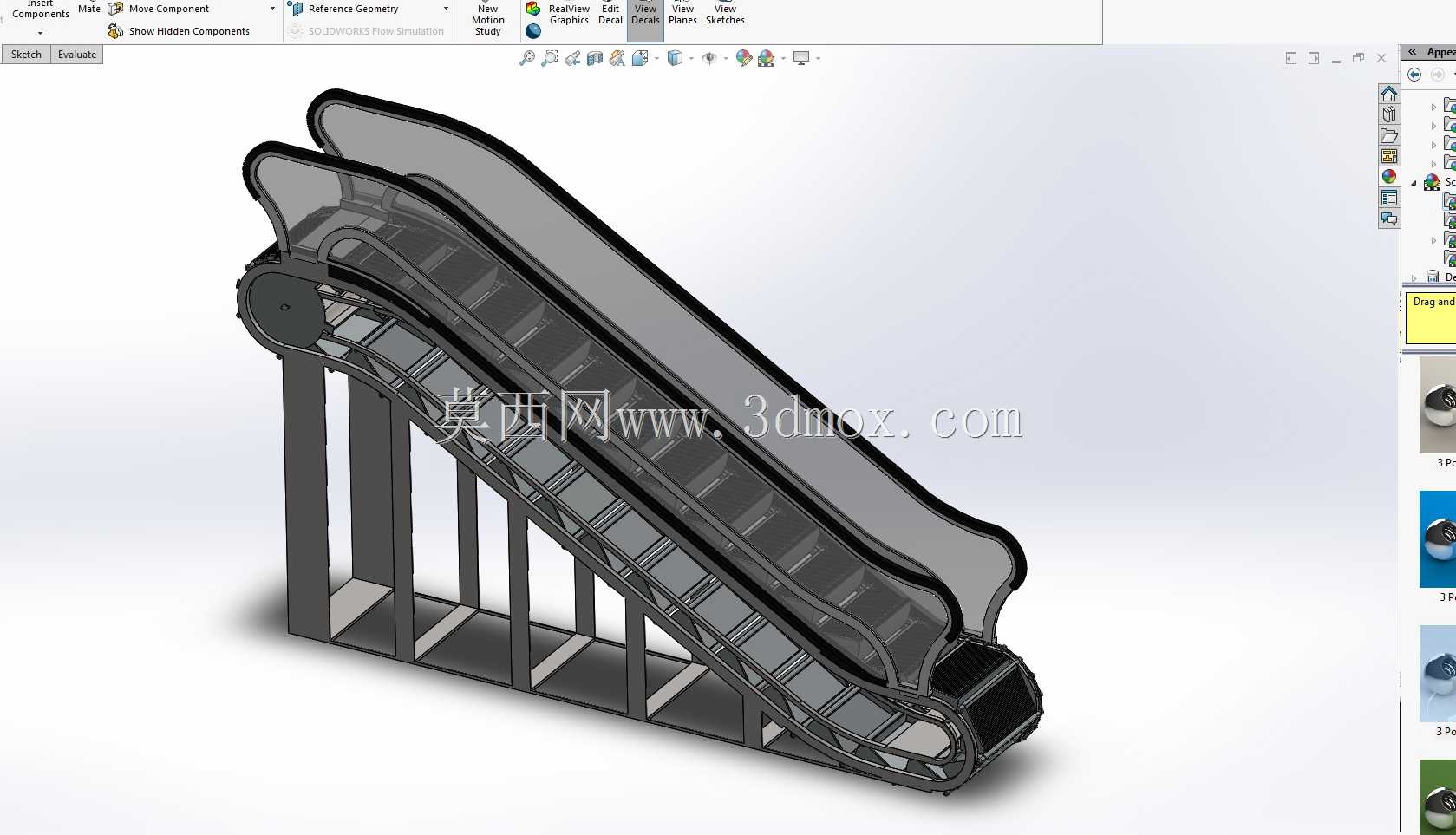

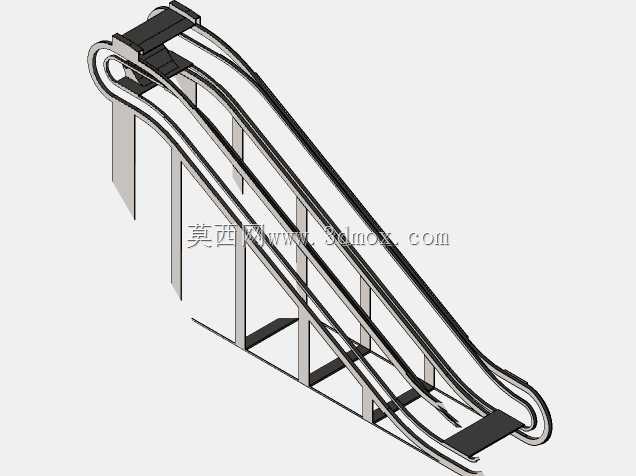

　　底部的桁架结构是整个扶梯的承载基础，采用分段式焊接钢结构设计，两端分别搭接在上下楼层的承重梁上，中间段根据提升高度设置对应的支撑立柱，桁架内部预留了驱动主机、传动链条、梯级回转导轨、安全检测元件的安装空间，所有梯级的运行导轨都固定在桁架内侧，导轨的曲线段弧度经过精确计算，保证梯级在转向过程中运动轨迹平顺，没有刚性冲击。

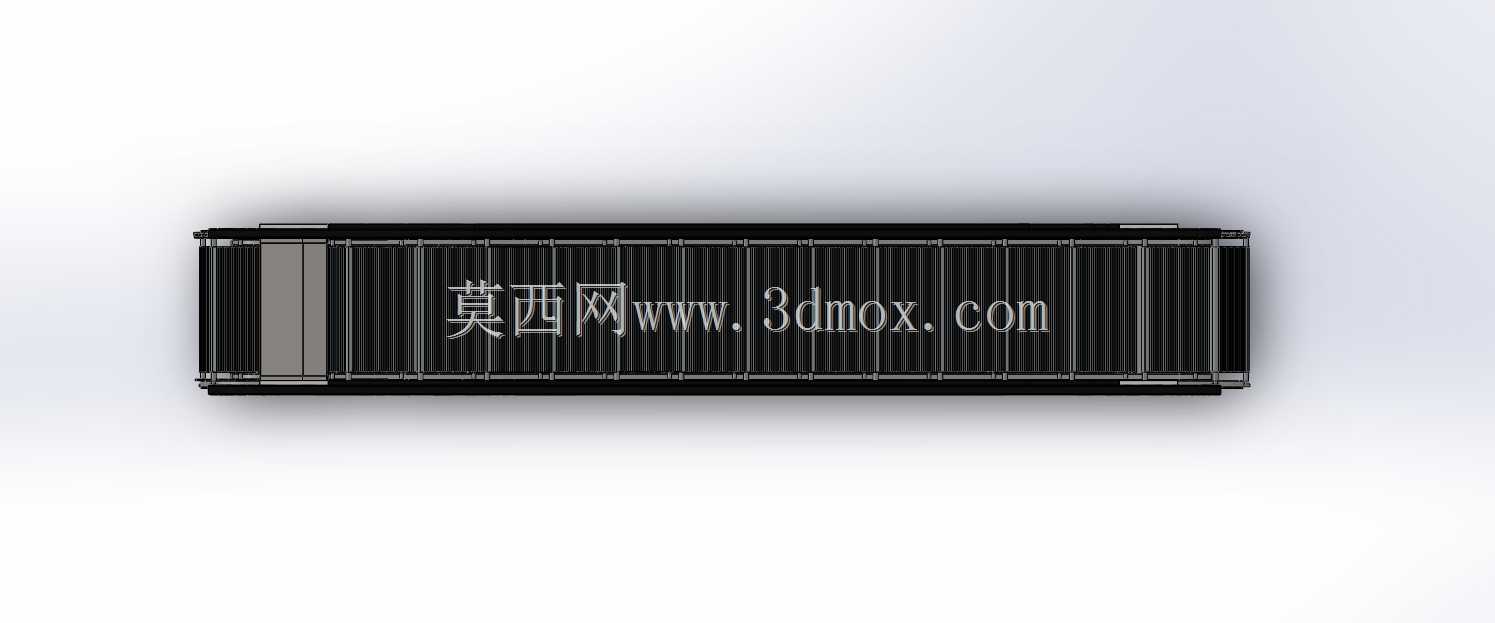

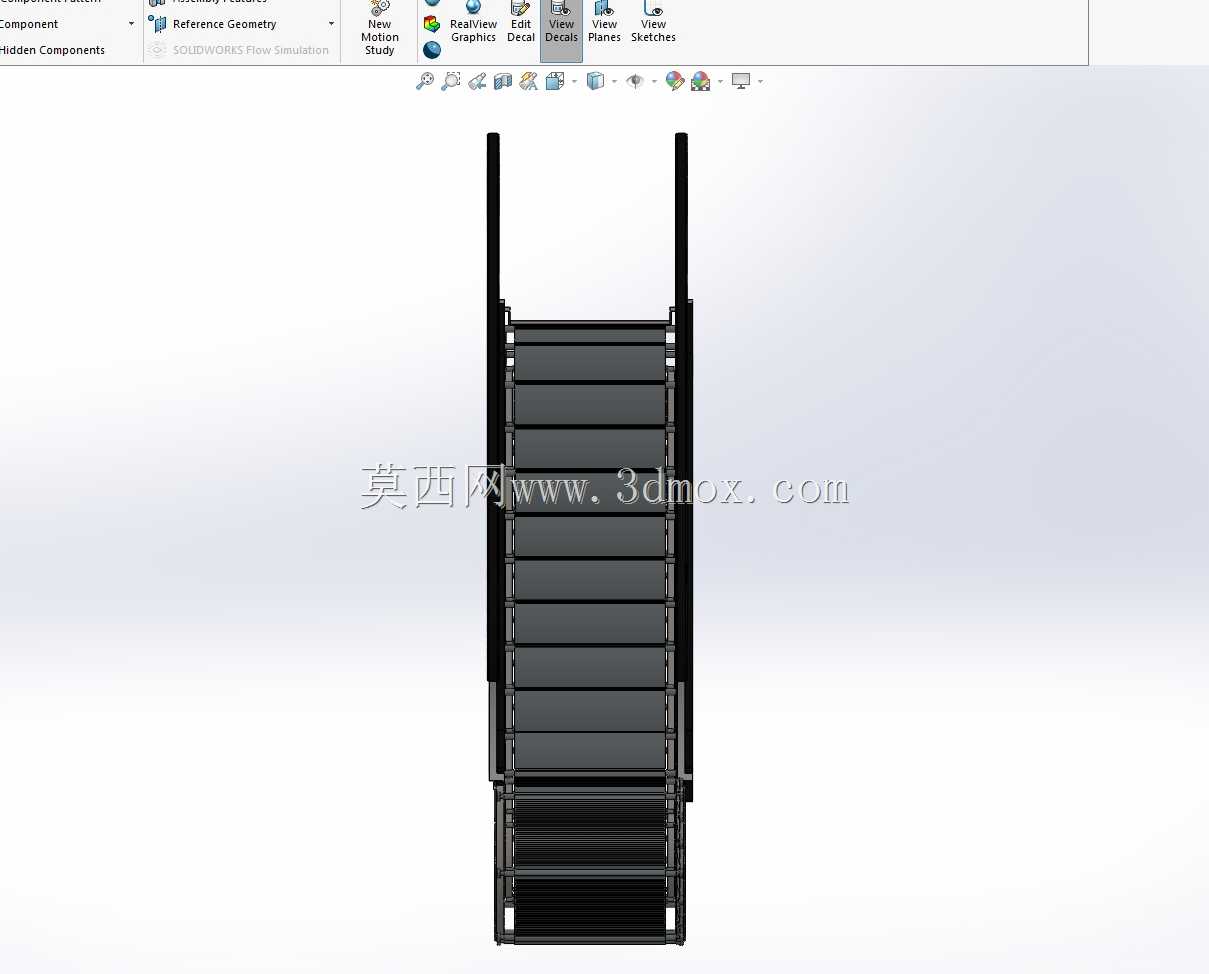

　　在安装边界方面，常规商用自动扶梯的倾斜角度多设置为30度或35度，其中30度倾角的扶梯适用于提升高度较大的场景，运行过程更平缓，35度倾角的扶梯占用水平投影长度更短，适合层高有限的商用建筑场景。梯级的名义宽度通常有600mm、800mm、1000mm三种规格，分别对应单人通行、单人携物通行、双人并行的通行需求，设计时需要根据建筑预留的洞口宽度、预计客流密度选择对应的宽度参数，扶梯两端的水平段长度需要满足安全规范要求，保证乘客踏入和离开梯级时有足够的平稳过渡距离。

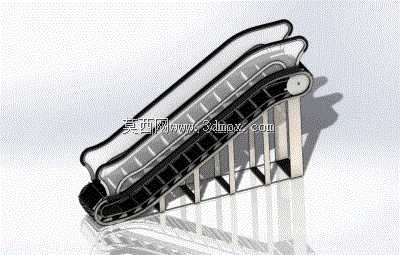

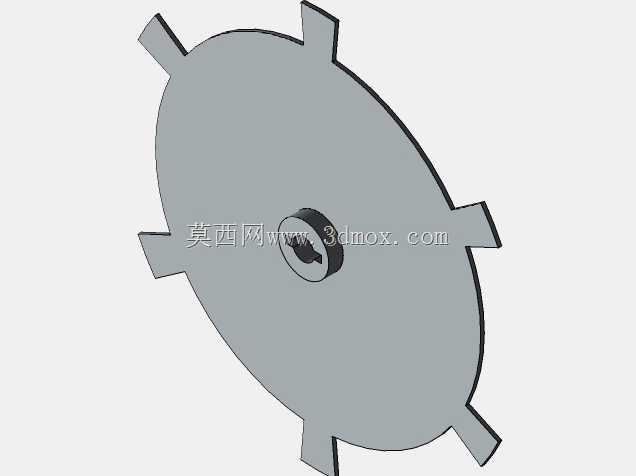

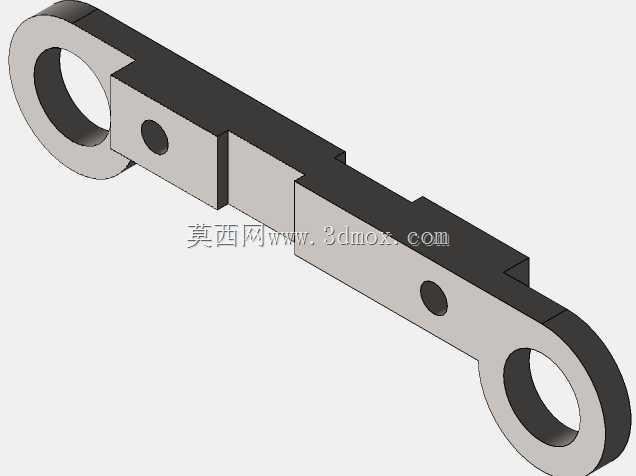

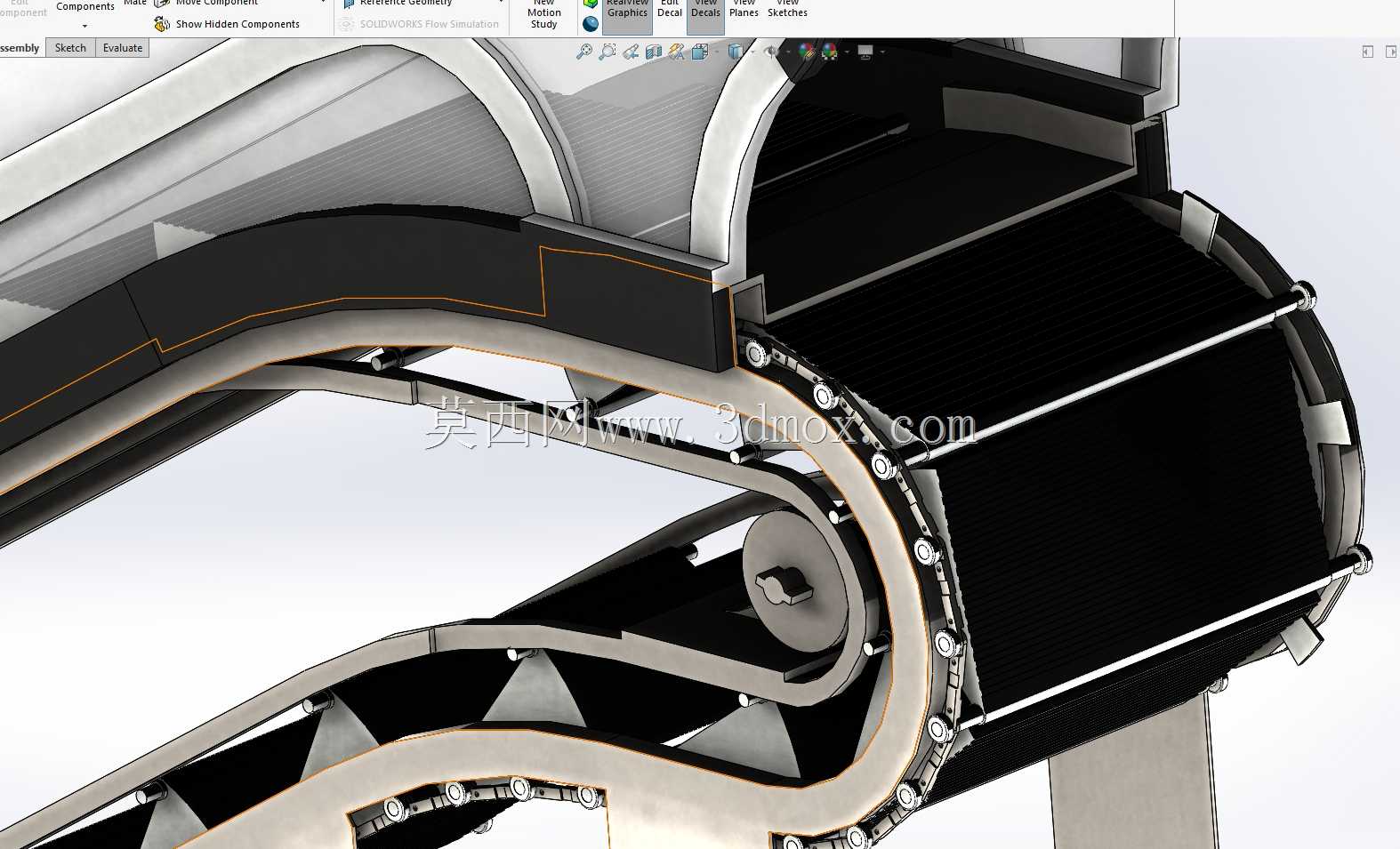

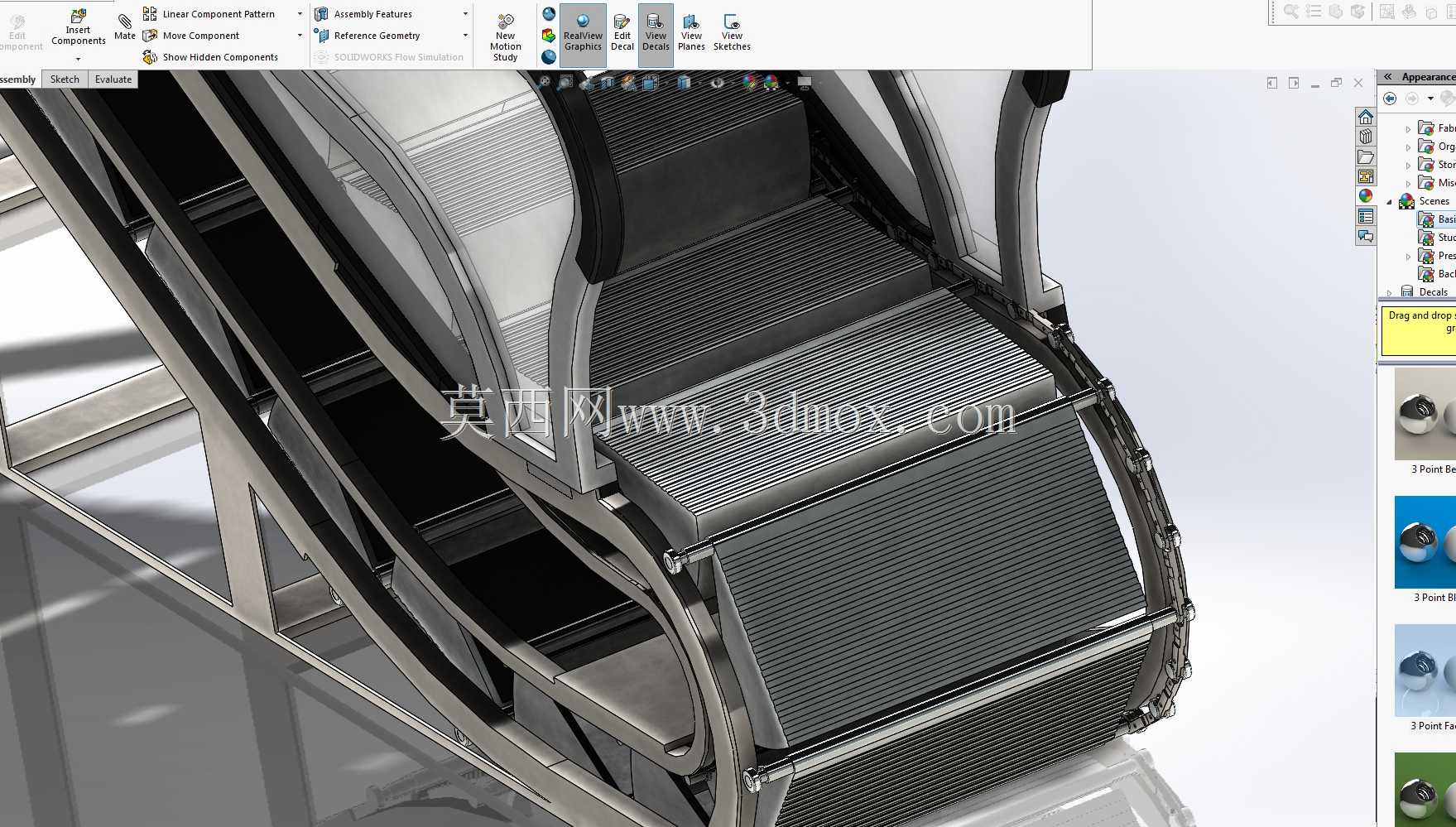

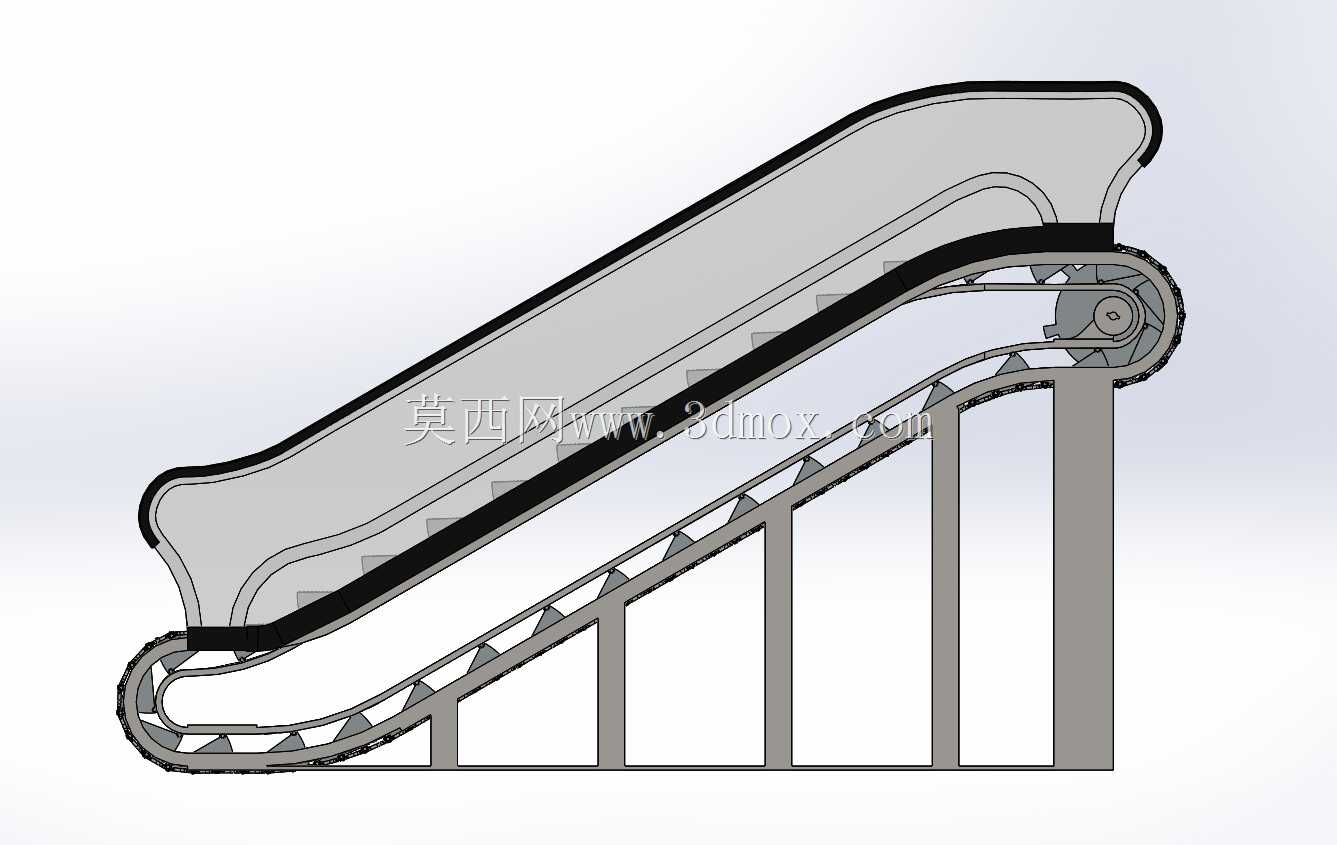

　　从运动仿真的设计逻辑来看，该装配模型通过配合约束的合理设置，能够模拟扶梯连续运行的完整动作：驱动端输出动力后，通过传动链条带动梯级主轮沿主导轨运动，梯级副轮沿副导轨运动，通过不同位置导轨的高度差约束梯级的姿态，在直线输送段保持踏面水平，在回转段梯级逐步翻转下垂，沿下部返程导轨回到驱动端，形成连续的循环运动。仿真过程中可验证各运动部件之间的干涉情况，检查梯级与侧边围裙板之间的间隙、梯级与梳齿板的啮合位置、扶手带与导向轮的贴合度，提前排查结构设计中存在的运动卡滞点。

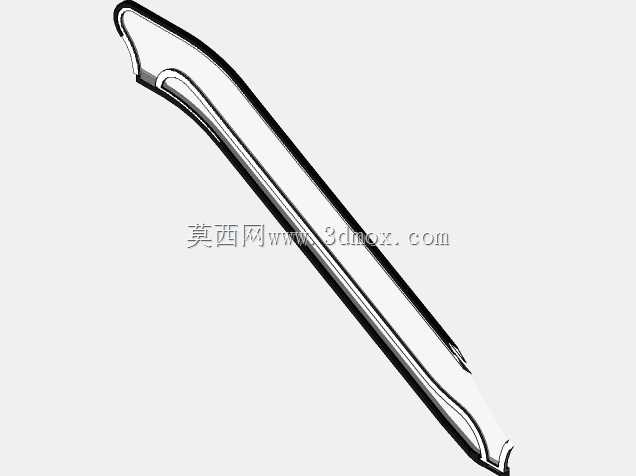

　　在实际工程应用中，自动扶梯的设计还需要集成多重安全保护结构，包括梳齿板异物检测、梯级缺失检测、扶手带速度监测、超速保护、逆转保护等元件，这些部件的安装位置都需要在三维设计阶段预留足够的空间，保证后续电气元件的安装布线不会与运动部件发生干涉。栏板部分通常采用钢化玻璃或不锈钢板材，在保证结构强度的同时兼顾通透的视觉效果，扶手带采用耐磨橡胶材质，表面做防滑处理，提升握持的舒适度与耐用性。

　　对于三维建模从业者而言，这类循环运动设备的建模核心难点在于曲线导轨的轨迹绘制、梯级在不同运动位置的姿态约束、多部件同步运动的配合关系设置，需要先梳理清楚整个设备的运动传递路径，从固定的桁架结构开始，逐步搭建导轨系统、梯级组件、驱动系统、扶手系统，每添加一个部件就验证对应的运动关系，避免全部装配完成后出现整体运动卡滞，难以排查问题根源。同时建模过程中需要严格参考实际工程的尺寸规范，保证各部件的安装间隙符合行业标准，让模型不仅具备外观展示效果，更能为实际的结构设计、安装模拟提供可靠的参考依据。
