沥青厂配套带式物料输送设备结构

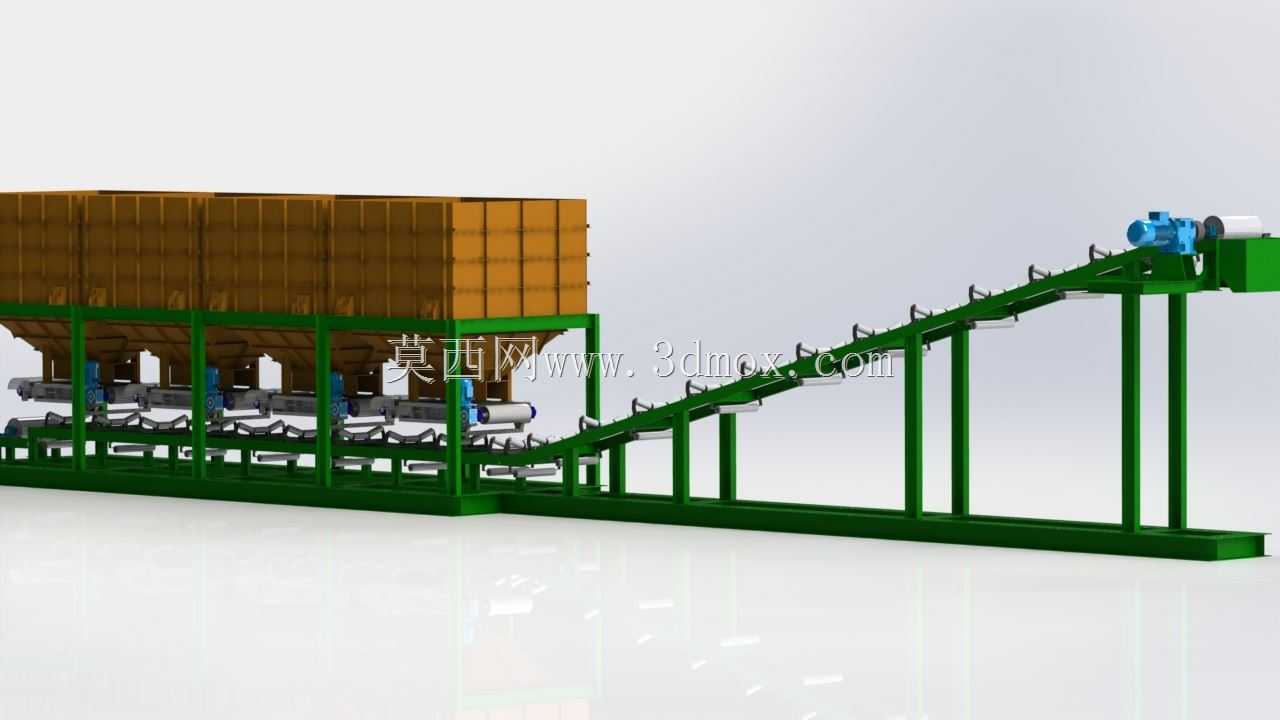

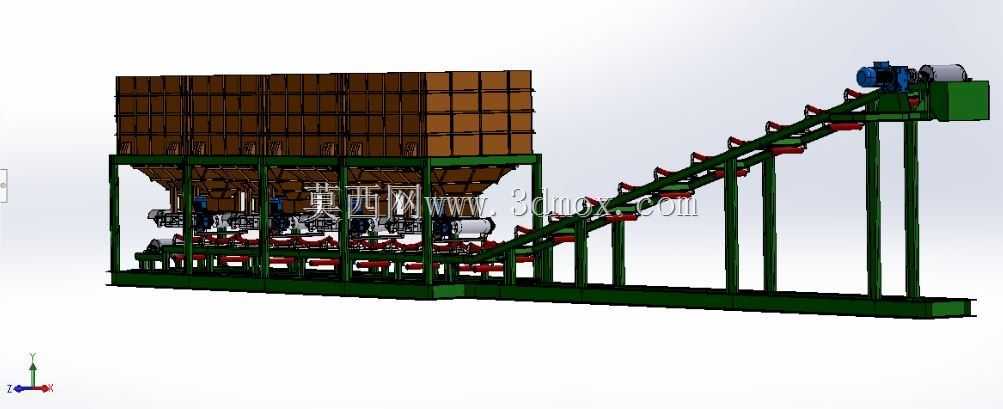

　　这套带式输送结构主要服务于140TPH产能规模的沥青拌合生产场景，作为沥青生产前端骨料配料转运的核心衔接设备，承担着将不同规格冷骨料从配料料仓稳定输送至烘干滚筒进料端的关键作用，整套结构整合了4组配料机给料皮带与主输送斜皮带的料仓衔接段，能够匹配连续式沥青生产的稳定供料节奏，避免出现骨料断流、级配偏移的生产问题。从现场安装边界来看，整套设备采用落地式钢架支撑结构，底部为通长型钢焊接底座，无需额外做复杂混凝土预埋基础，仅需对安装地面做硬化找平处理即可完成就位，主输送段采用倾斜布置，倾角经过物料安息角校核，针对碎石、机制砂这类沥青常用骨料的输送特性，将倾角控制在不出现物料下滑的合理区间，斜段两侧设置有连续的防滑挡料结构，避免大粒径骨料在输送过程中从皮带侧边滚落。

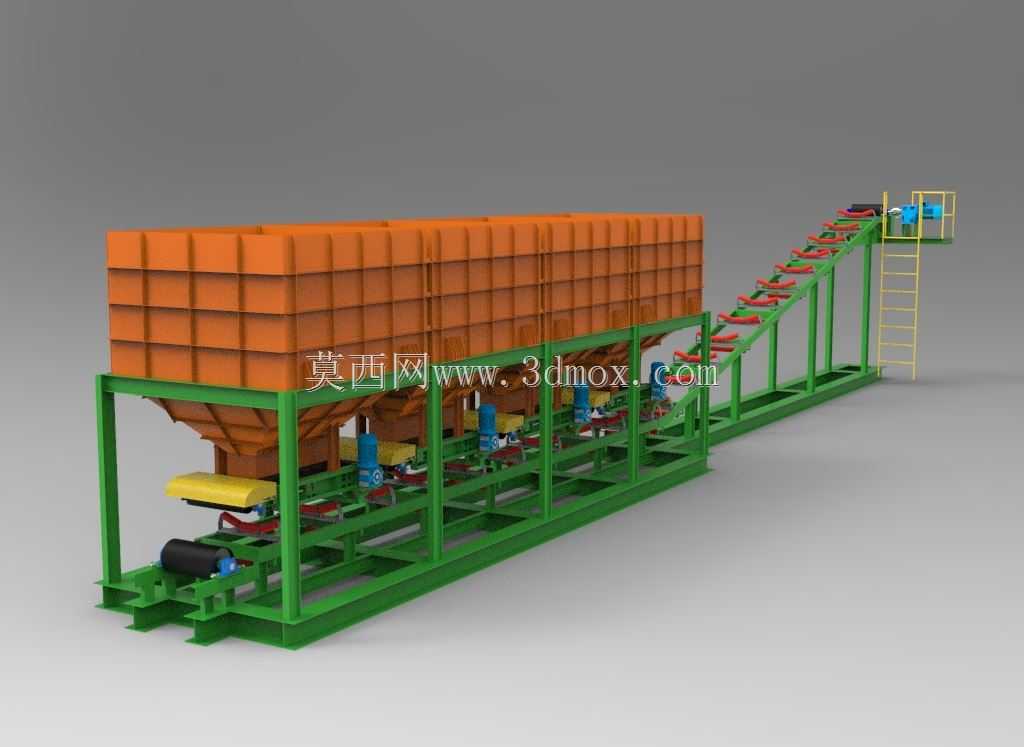

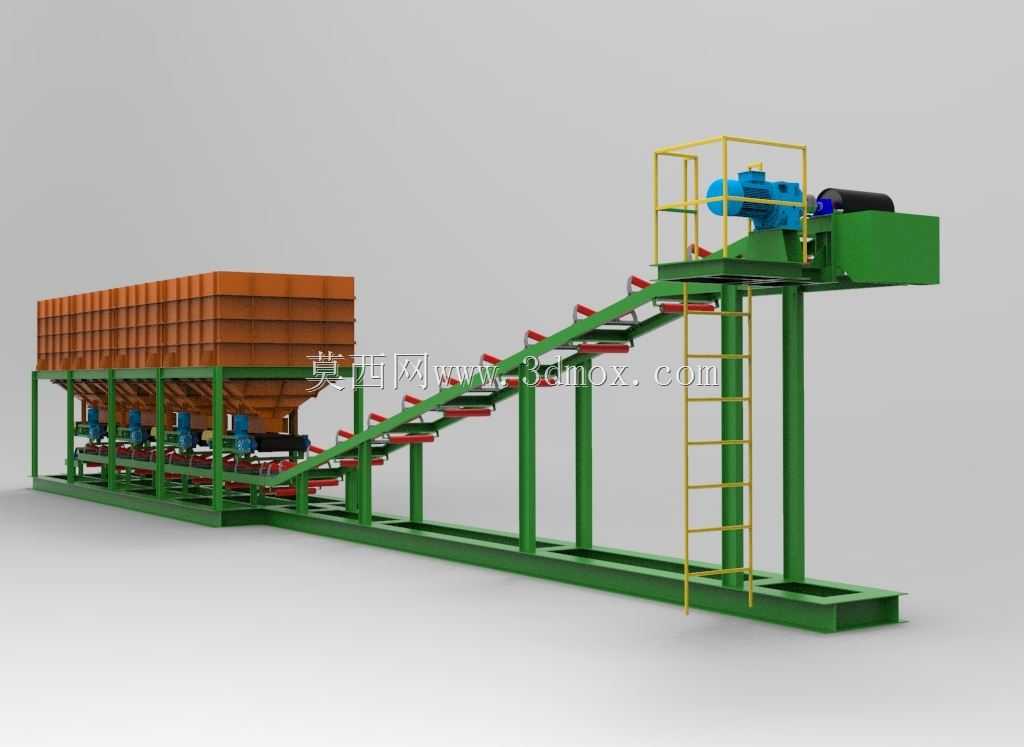

　　设计阶段优先考虑了沥青厂现场多粉尘、连续作业的工况特性，驱动端设置在斜皮带顶部高位处，采用一体式驱动单元搭配防护护罩，能够减少现场扬尘对传动部件的侵入，同时高位布置的驱动结构也能降低皮带运行时的张力损耗，延长皮带使用寿命。爬梯与顶部检修平台采用一体化焊接设计，爬梯踏步做了防滑处理，顶部检修平台四周设置有标准高度的安全防护栏杆，能够满足日常巡检、易损件更换的作业空间需求，无需额外搭设临时检修架。

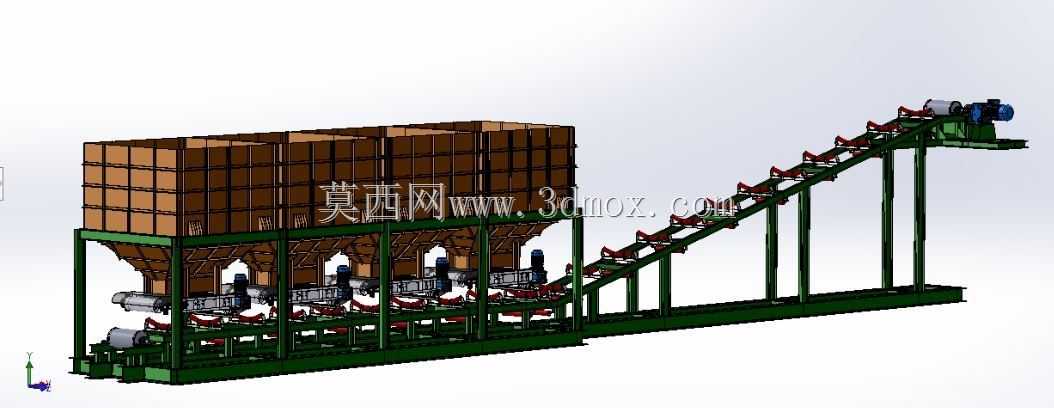

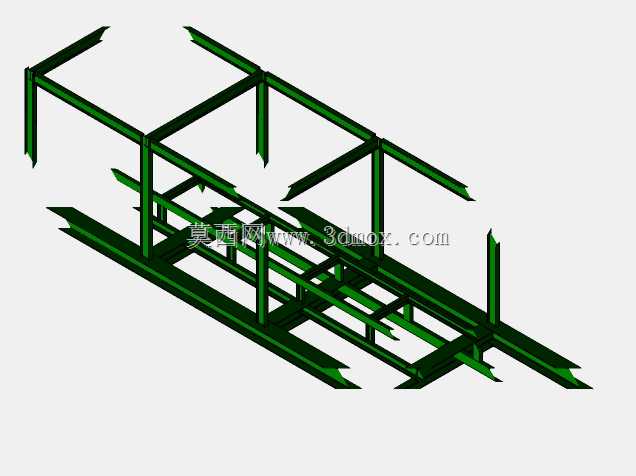

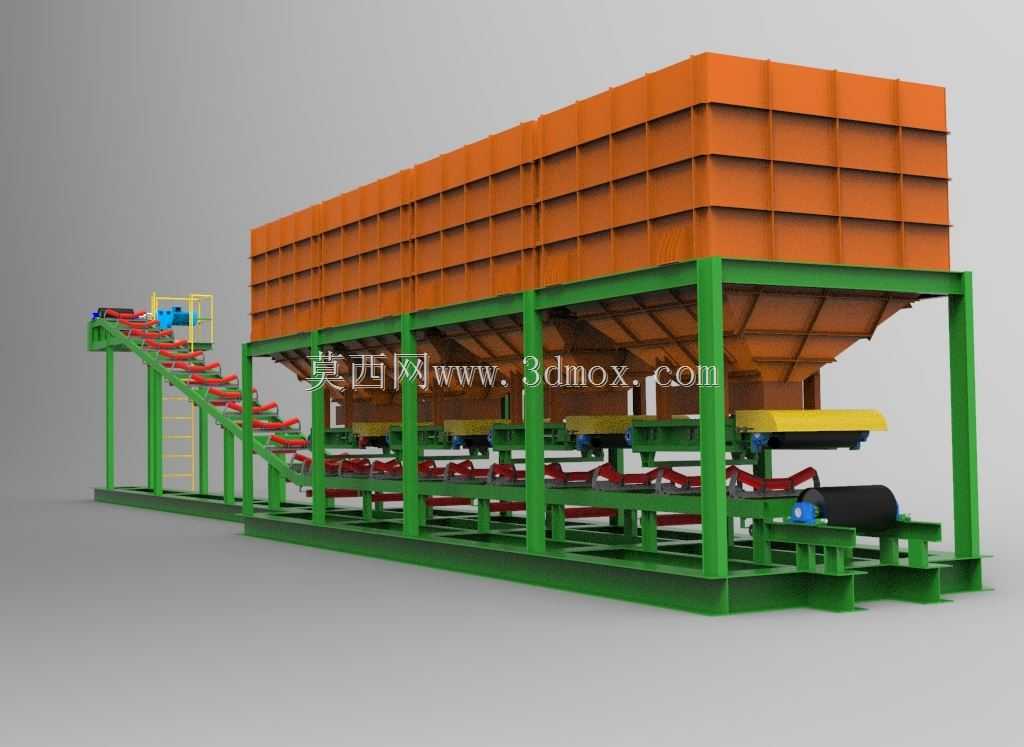

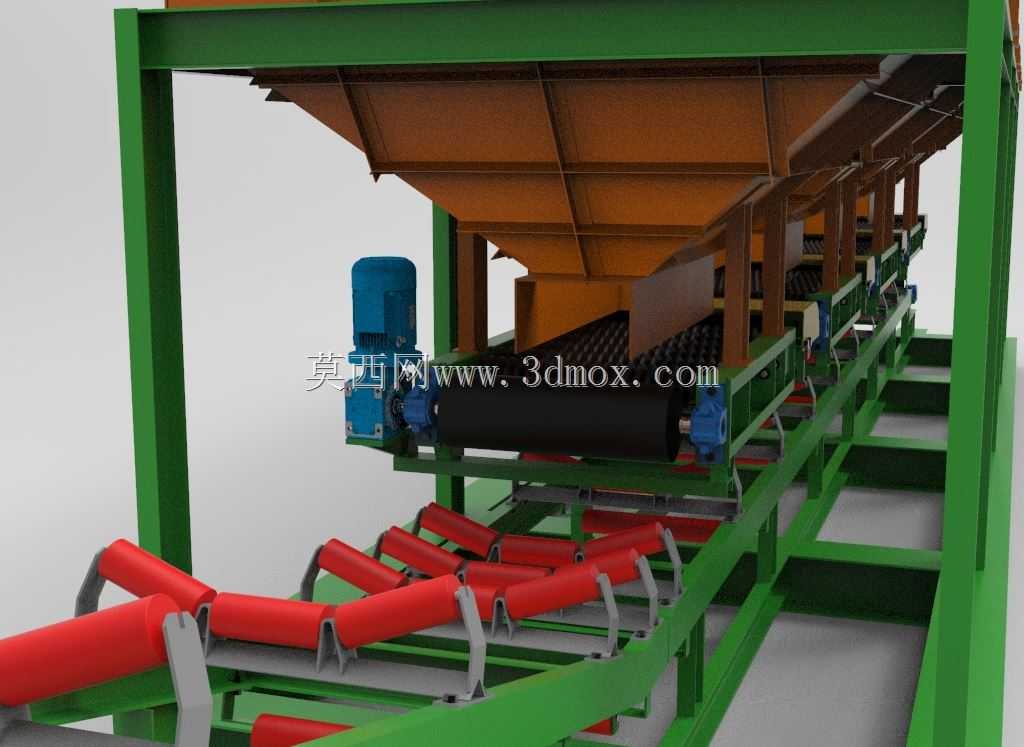

　　4组配料料仓采用并排布置在水平给料段上方，每个料仓对应独立的给料皮带，能够根据生产配比需求调整各给料皮带的运行速度，实现不同规格骨料的精准配比给料，给料皮带与主斜皮带的衔接处做了导料槽过渡结构，能够减少骨料落料时的冲击与撒漏，避免物料在转接点出现堆积卡滞。主皮带的托辊组采用槽型布置，能够增大皮带与物料的接触摩擦力，提升散料输送的稳定性，回程段设置有平行下托辊，同时在皮带易跑偏的位置加装了防跑偏挡轮，减少皮带运行过程中的偏移磨损。整套结构的钢架支撑采用分段式焊接设计，各段支架之间通过法兰螺栓连接，既能够满足长途运输的尺寸要求，也能在现场快速拼装就位，减少现场安装的焊接工作量。

　　针对沥青厂生产时骨料可能带有一定湿度的情况，皮带表面采用了防滑耐磨的橡胶面层，能够避免湿滑物料出现打滑后移的问题，头部滚筒位置设置有清扫装置，能够及时刮除粘附在皮带表面的细料，避免细料进入滚筒与皮带之间造成磨损。料仓部分采用分段式板件拼接结构，仓壁做了倾斜角度设计，能够保证骨料顺利下落不出现堵料挂壁问题，每个料仓的出料口都设置有调节闸门，能够在给料皮带检修时关闭料仓，无需清空仓内物料即可完成维护作业。从设备运行逻辑来看，整套输送系统的启停顺序按照逆物料流方向设计，启动时先启动主斜皮带，再依次启动各配料给料皮带，停机时则先停给料皮带，待主皮带上物料全部输送完成后再停主驱动，能够避免带料启停造成的电机过载与皮带压料问题。各转动部位的轴承座都采用了密封式结构，能够抵御现场粉尘的侵入，延长润滑维护周期，减少日常运维的工作量。整套结构的外形尺寸经过紧凑化设计，在满足140TPH产能输送量的前提下，尽可能压缩设备的横向与纵向占地尺寸，能够适配多数中小型沥青厂的现有场地布局，无需对现有厂区场地做大规模改造即可完成加装替换。
