多向安装连接金属支撑座结构设计

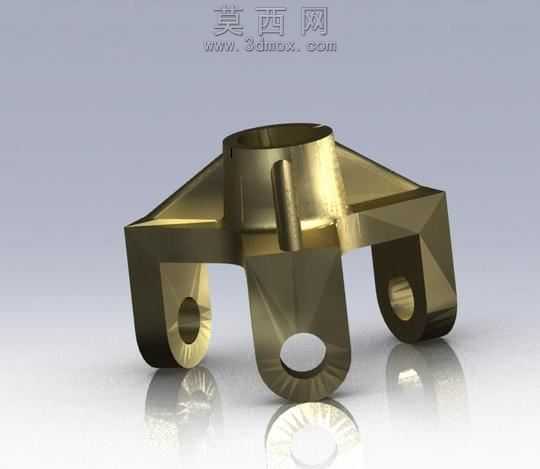

本作品为多向连接功能的金属支撑座三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心圆柱筒体为基准特征，绘制筒体的内外径轮廓并拉伸生成主体安装筒，筒壁预留的定位销凸台采用拉伸凸台命令完成，保证定位结构与筒体的同轴度公差符合装配要求。主体结构向三个方向延伸出支撑臂，其中两个对称分布的侧支撑臂末端设计有同轴铰接通孔，孔位边缘做倒角处理避免装配应力集中，臂体与中心筒体的衔接处采用渐变式加强筋结构，通过放样特征实现筋板与相邻壁面的顺滑过渡，既减少材料冗余又提升整体结构的抗扭、抗弯载荷能力。正下方延伸的支撑臂同样设置铰接通孔，三个铰接孔的轴线分别处于不同空间平面，可实现多维度的部件铰接连接需求，适配多方向的机械装配场景。材质编辑阶段选用黄铜金属材质，调整材质的反射粗糙度参数为0.15，金属度参数拉满至1.0，还原黄铜构件的温润金属光泽，同时在孔位、棱边位置添加细微的倒角高光效果，模拟真实机加工零件的边缘处理工艺。渲染阶段采用影棚式三点布光方案，主光源从侧上方45度角投射，打出结构的主体明暗层次，辅光源从另一侧补光弱化暗部死黑区域，底部添加反光板承接构件倒影，突出金属材质的镜面反射特性，背景选用浅灰色渐变背景，让视觉焦点完全集中在支撑座的结构本身。设计过程中充分考虑零件的机加工工艺可行性，所有壁面厚度保持均匀一致，避免出现壁厚突变导致的铸造或加工变形问题，所有孔位均设计为直孔结构，无需特殊加工刀具即可完成生产，各支撑臂的受力方向经过结构优化，让载荷能够顺着臂体传递至中心筒体，避免局部应力集中导致的构件失效，整体结构紧凑，可作为小型机械的铰接连接支座、传动部件支撑座使用，适配多类需要多向铰接连接的机械装配场景。
