便携钢卷尺外壳结构三维设计作品

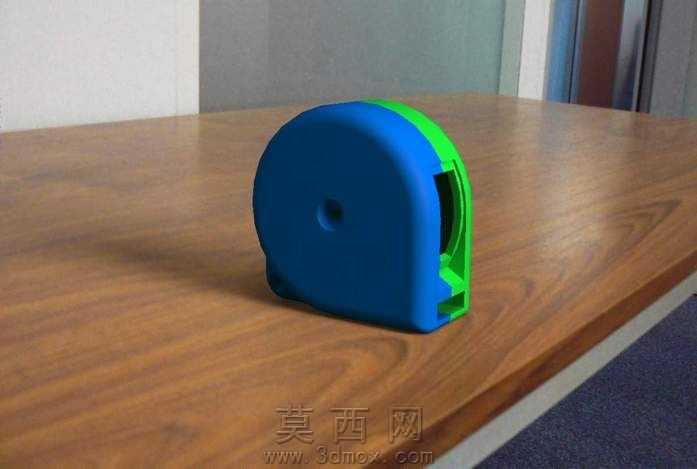

本作品为日常便携钢卷尺的外壳结构三维建模成果，建模过程依托三维设计软件完成整体结构的搭建，首先针对卷尺外壳的圆润握持轮廓进行草绘定位，通过多段样条曲线勾勒出符合人体工学的弧面侧边，保证手持使用时的贴合手感，避免棱角带来的硌手问题。建模阶段采用实体拉伸与曲面修剪结合的方式构建主体壳体，先完成蓝色主壳体的基础造型，在壳体中心预留尺带回收转轴的安装孔位，孔位边缘做圆角过渡处理，避免应力集中导致的壳体开裂问题；随后构建侧边绿色的尺带导出防护结构，该部分设计有贴合尺带弧度的导出槽，槽口边缘做加厚处理，能够在尺带反复伸缩过程中减少摩擦损耗，延长卷尺整体使用寿命。材质渲染阶段针对不同部件做了区分设置，主壳体采用哑光工程塑料材质，调整漫反射参数模拟ABS塑料的细腻磨砂质感，色彩选用辨识度较高的宝蓝色，侧边防护结构选用亮绿色塑料材质，通过轻微的反光参数差异区分两个部件的材质区别，同时还原日常五金工具的真实视觉效果。结构设计上充分考虑实际装配需求，壳体内部预留了尺带卷收腔、弹簧安装位与锁定按键的卡位结构，各部件之间的拼接缝隙控制在合理装配公差范围内，既保证拼接后的严合度，也预留了组装时的余量空间。整体设计还原了日常使用的钢卷尺外壳的全部结构特征，弧面造型经过多次曲率调整，保证放置在平面时的稳定性，底部的平面支撑结构经过重心校验，能够让卷尺平稳放置在桌面等平面上不会轻易倾倒，侧边的防护结构突出于主壳体，能够在卷尺意外跌落时起到缓冲防护作用，保护内部尺带与卷簧结构不受冲击损坏。
