双安装耳内花键法兰衬套三维结构

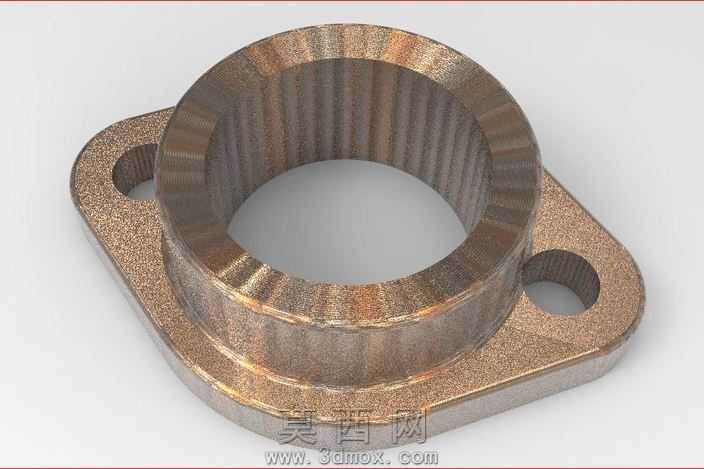

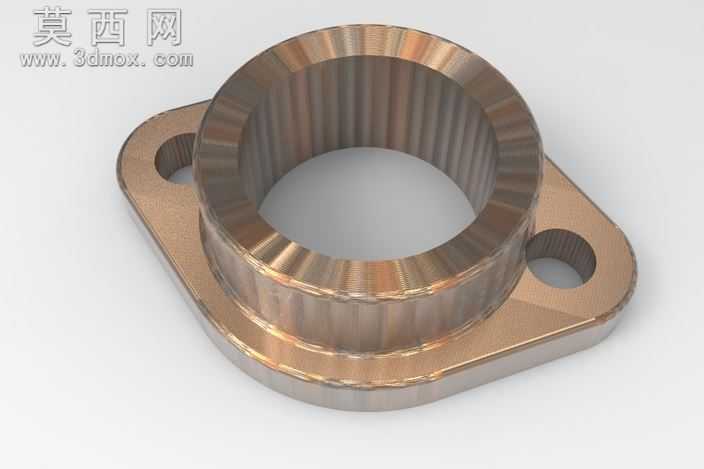

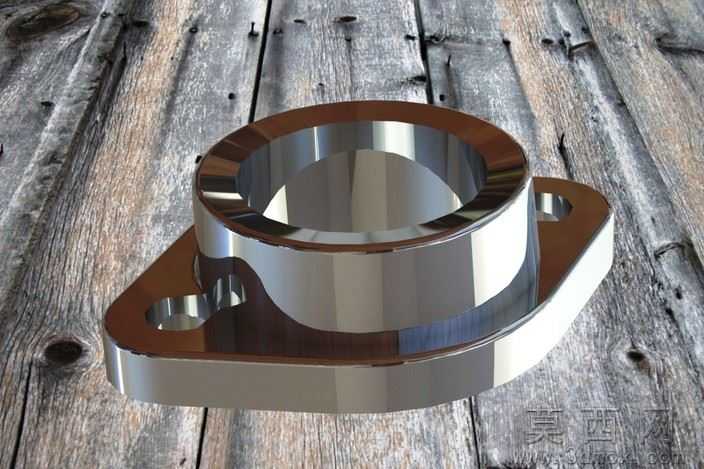

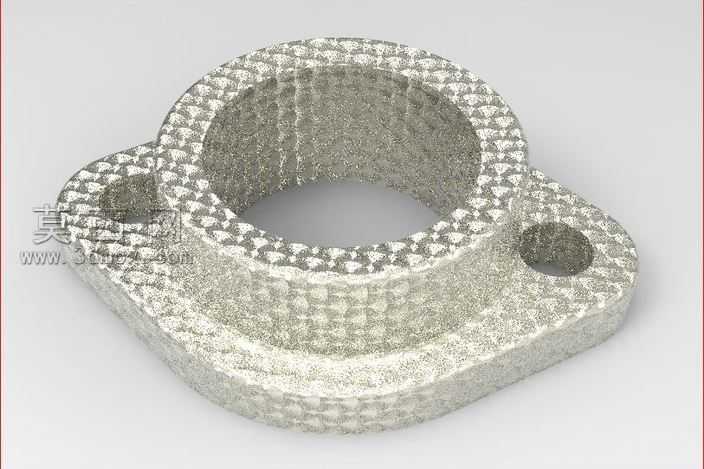

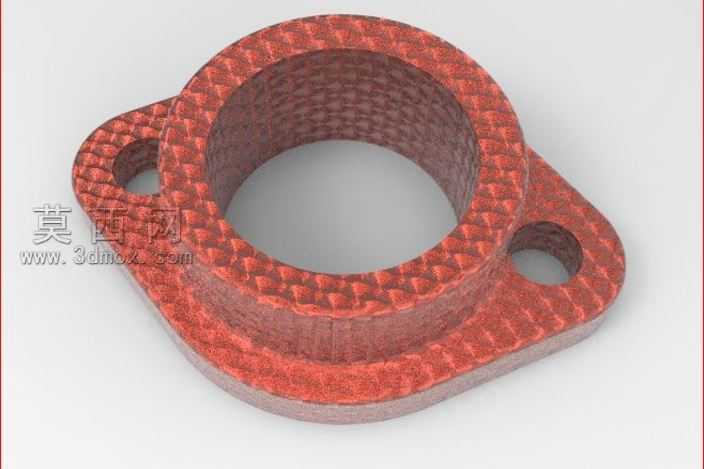

本模型为双安装耳内花键法兰衬套，建模过程以参数化设计为核心逻辑，首先绘制法兰底座的二维轮廓，确定菱形法兰盘的外形尺寸、两个对称安装通孔的中心距与孔径参数，通过拉伸命令生成法兰底座的基础实体，保证底座上下端面的平行度与安装面的平面度符合机械装配要求。随后在法兰底座中心位置，通过同轴心约束创建衬套筒体的拉伸特征，筒体与法兰底座采用一体化建模方式，保证两者的连接强度，避免装配误差带来的同轴度问题。筒体内部的内花键结构是本模型的核心设计点，首先绘制单个花键齿的齿形轮廓，通过圆周阵列命令生成完整的内花键齿圈，阵列过程严格保证齿距均匀、齿形对称，确保花键传动过程中受力均匀，可与对应外花键轴实现稳定的周向传动配合，传递扭矩的同时保证同轴定位精度。模型的倒角与圆角处理贴合实际加工工艺，在筒体上端面、法兰底座边缘、安装孔边缘均添加了符合工艺要求的倒角，在筒体与法兰底座的连接位置添加过渡圆角，既可以消除加工过程中的应力集中，提升零件的结构强度，也能避免锐边划伤装配人员。材质渲染阶段采用粉末冶金烧结金属材质，还原铜基合金的金属质感，调整材质的粗糙度、金属度参数，模拟烧结零件表面细微的颗粒质感，同时添加环境光遮蔽效果，突出内花键齿形、安装孔、过渡圆角等结构的细节层次，让渲染效果贴近真实零件的视觉表现。设计过程中充分考虑零件的实际使用场景，双安装耳的结构设计可通过螺栓穿过安装孔将衬套固定在安装基体上，实现衬套的轴向与周向定位，内花键结构既可以传递扭矩，也可以为传动轴提供径向支撑，衬套的筒体长度经过参数化调整，可适配不同的装配空间需求，整体结构紧凑，安装便捷，适用于各类需要花键传动与径向支撑的机械装配场景，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整尺寸参数，适配不同规格的花键轴与安装空间。
