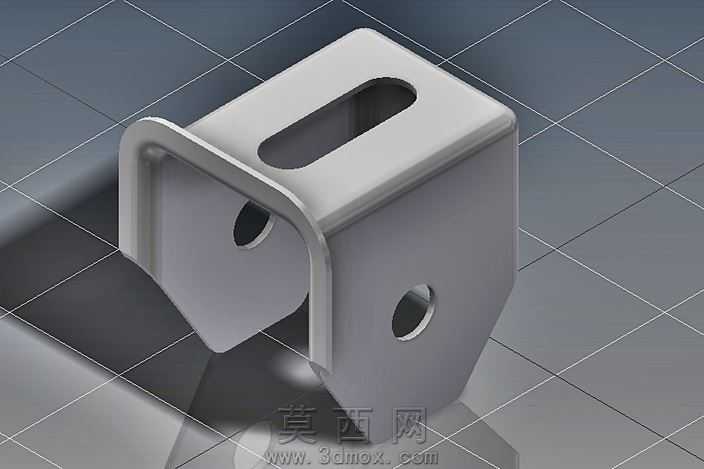

金属折弯托架结构三维设计作品

本作品为钣金类支撑支架的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上结合特征驱动的建模思路，精准还原了冲压折弯类五金支架的完整结构特征。建模初期先梳理支架的成型工艺逻辑，明确该零件为单块金属板材经落料、冲孔、多道折弯工序成型的一体式结构，首先绘制精准的二维草图轮廓，对板材的外轮廓、两处安装圆孔、侧边避让缺口的尺寸进行严格约束，确保各几何元素的位置公差符合钣金加工的常规精度要求，草图阶段就预留出折弯工艺对应的止裂槽结构，避免后续折弯特征生成时出现几何畸变。完成基础草图后，通过钣金模块的凸台、拉伸切除特征生成基础板材形态，再依次添加多道折弯特征，精准控制每一处折弯的角度、内R角半径、折弯扣除参数，还原出支架U型主体的立体形态，同时对板材边缘的翻边、压型结构进行特征细化，匹配实际冲压件的成型细节。材质设置阶段选用热轧碳素结构钢的材质参数，调整表面粗糙度、金属氧化层的漫反射与反射参数，还原出五金冲压件经表面氧化处理后的暗哑金属质感，渲染阶段采用三点布光方案，主光源模拟工业摄影的柔光效果打亮支架主体结构，辅助光源勾勒折弯棱线的金属高光，背光源分离模型与背景提升立体感，同时添加环境闭塞效果增强结构缝隙处的阴影层次，让支架的空间结构、各安装面的位置关系清晰呈现。结构设计上，该支架采用双侧带安装孔的立板搭配底部支撑面的构型，两侧立板的圆孔用于穿装紧固件实现与被支撑部件的连接，侧边的缺口结构用于安装时的避让与定位，整体一体式折弯的结构无需额外焊接工序，具备良好的结构强度与装配便利性，建模过程中对所有锐边添加了符合工艺要求的微小倒角，还原真实零件的去毛刺处理细节，确保模型既具备结构展示价值，也可直接用于后续的装配干涉检查、工程图导出等工作。
