双锥头透明筒体创意结构三维设计

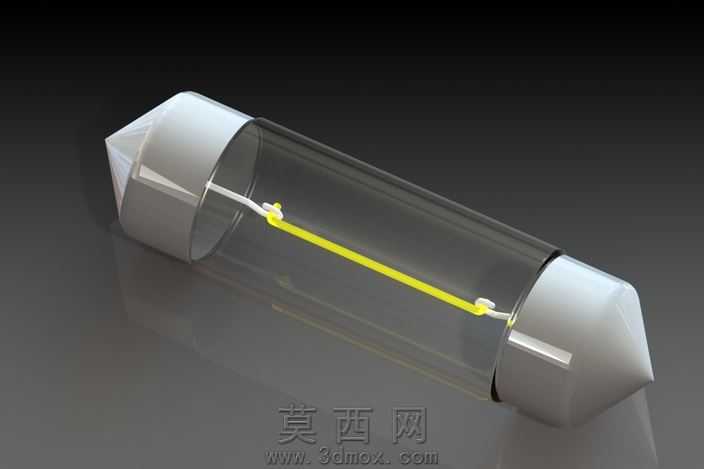

本作品采用三维建模软件完成全参数化设计，整体为对称式双锥头筒体结构，建模阶段首先绘制两端锥头的旋转截面轮廓，通过旋转凸台命令生成两端的金属质感端头，端头采用多面切削的锥面造型，既保证了端头的结构规整性，也通过棱面设计提升了视觉层次感。中间筒体部分采用薄壁拉伸命令生成透明壳体，建模过程中严格控制筒体壁厚与两端端头的配合公差，保证端头与筒体的装配贴合度，避免出现装配间隙或干涉问题。内置的连接结构采用扫描命令生成，两端的连接卡扣通过拉伸切除与圆角命令完成细节处理，黄色杆件部分单独建模后装配到筒体内部，两端卡扣与锥头内侧的安装位精准对齐，还原了内部结构的装配逻辑。材质渲染阶段，两端金属端头赋予磨砂金属材质，调整金属粗糙度与反射参数，模拟哑光金属的细腻质感，避免过度反光造成的视觉突兀；中间筒体赋予高透明亚克力材质，调整材质的折射率与透光率，既保证筒体的通透感可以清晰展示内部结构，也通过轻微的折射效果体现筒体的壁厚层次；内置黄色杆件赋予亮面塑料材质，通过高饱和度的黄色与金属、透明材质形成鲜明的色彩对比，突出内部结构的走向；两端连接卡扣赋予白色哑光塑料材质，与黄色杆件形成色彩区分，清晰展示内部的连接关系。渲染场景采用深灰色哑光地面，添加柔和的环境光与定向补光，通过光影效果突出筒体的透明质感与金属端头的立体感，阴影调整为软阴影，避免生硬阴影破坏整体视觉效果。设计思路上采用对称式布局保证结构的视觉平衡，透明外壳的设计核心是直观展示内部的连接结构，双锥头的造型打破常规直筒结构的单调感，整体结构简洁且细节完整，可用于创意结构展示、教学演示等场景，建模过程中所有特征均保留参数化历史，可根据需求调整筒体长度、锥头角度、内部杆件尺寸等参数，具备较强的可修改性。
