数控铣加工异形拼接金属构件设计

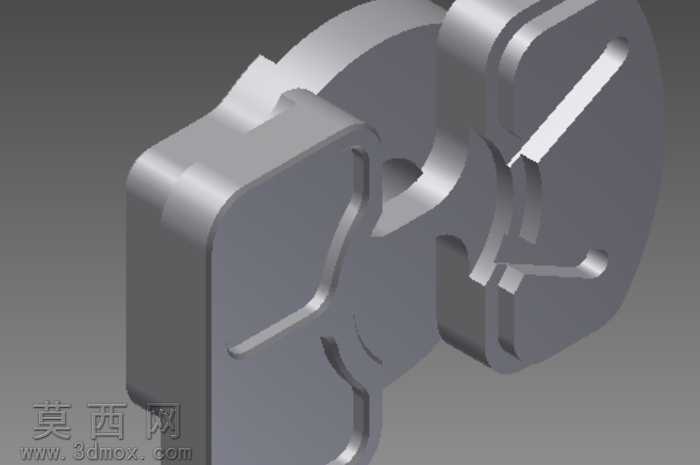

本作品为适配数控铣加工工艺设计的异形拼接金属构件，建模阶段采用参数化设计逻辑搭建整体框架，首先以构件的功能装配需求为核心，确定两个拼接单元的基准配合面，通过拉伸、切除、圆角过渡等基础特征完成主体轮廓构建，针对拼接部位的凹凸咬合结构，采用曲面放样与布尔运算结合的方式，保证配合面的贴合精度与拼接后的结构稳定性。材质设定上选用常用的45号钢材质参数，在渲染环节调整金属粗糙度为1.6μm的机加工典型值，添加环境反射效果模拟金属构件经铣削加工后的哑光金属质感，同时对边角处的工艺倒角做了细节强化，还原真实机加工零件的边角处理特征。结构设计层面，两个拼接单元采用互锁式凹凸结构，无需额外紧固件即可实现初步定位，构件外侧的弧形轮廓与内侧的减重槽设计，在保证整体结构强度的前提下降低了零件自重，同时所有加工面均预留了0.2mm的精铣加工余量，适配数控铣从粗加工到精加工的工序流程。设计过程中充分考虑数控铣的加工可行性，将所有内部型腔的转角半径设置为大于等于数控铣常用立铣刀的半径，避免出现加工死角，同时对零件的装夹定位面做了平整化处理，方便加工过程中的夹具装夹，减少加工工序中的装夹次数，提升加工效率。整体模型的特征树逻辑清晰，所有尺寸均按照机械加工公差标准做了参数关联，可直接导入数控编程软件生成加工刀路，模型的渲染效果还原了零件加工完成后的真实外观，可用于加工前的结构验证与工艺评审，帮助技术人员提前排查加工过程中可能出现的干涉、过切等问题，缩短零件从设计到加工落地的周期。
